Описание частей и элементов управления (продолжение)

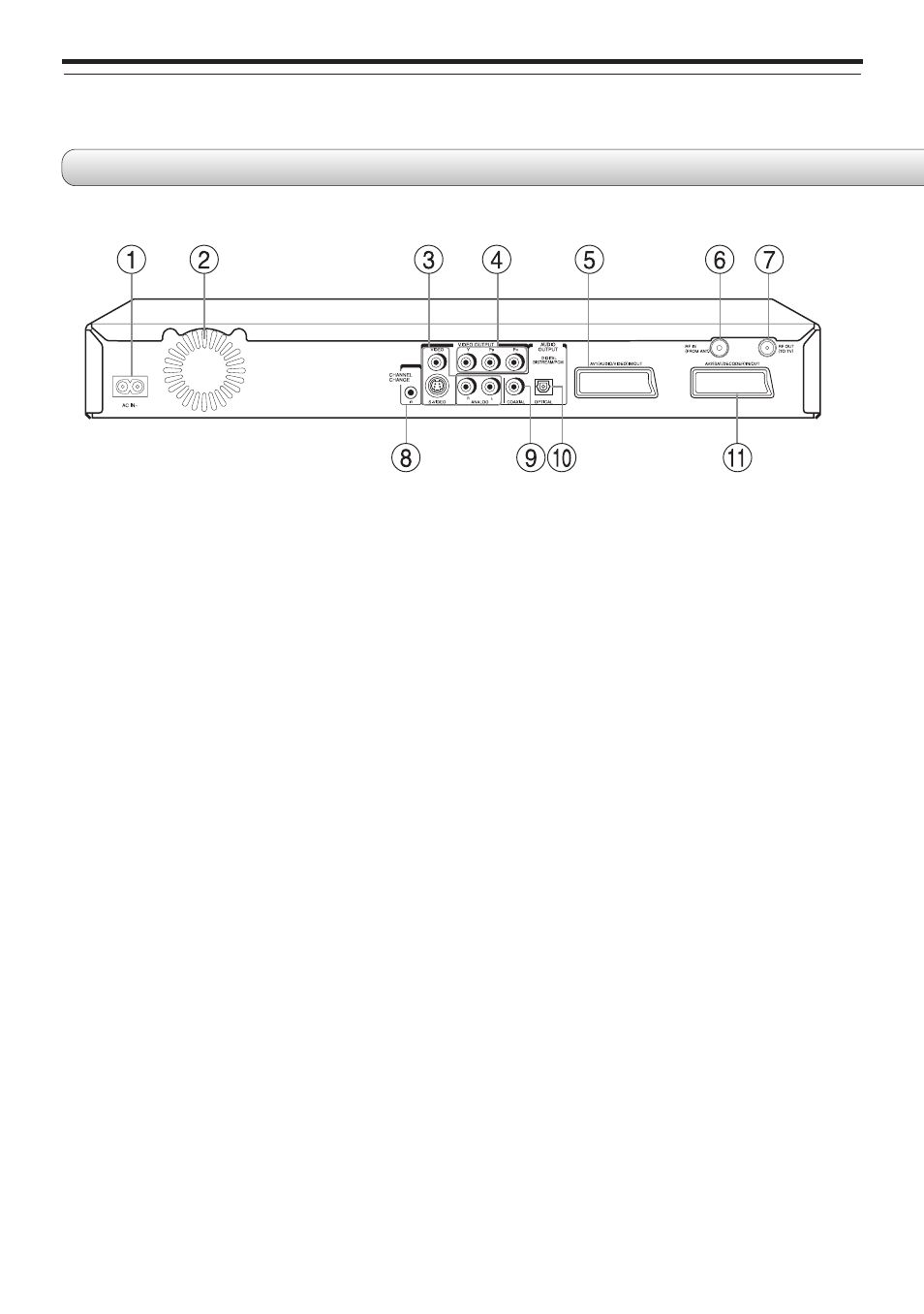

Задняя панель
(1) Гнездо для сетевого шнура AC/IN
➡
➡ стр. 15 в
«РУКОВОДСТВЕ ПО УСТАНОВКЕ»
Гнездо для подключения сетевого шнура.
(2) Вентилятор
(3) Выходы VIDEO OUTPUT, AUDIO OUTPUT
➡
➡ стр. 16
в «РУКОВОДСТВЕ ПО УСТАНОВКЕ»
Разъемы для вывода видео и аудиосигналов на подклю
ченный телевизор или усилитель.
(4) Компонентные разъемы VIDEO OUTPUT
➡
➡ стр. 17
в «РУКОВОДСТВЕ ПО УСТАНОВКЕ»
Разъемы для вывода видеосигналов на подключенный
телевизор или монитор.
(5) Гнездо AV1 (AUDIO/VIDEO) вход/выход
➡
➡ стр. 39
*
Используйте данное гнездо для подключения телевизо
ра, оборудованного аналогичным разъемом.
*
Используйте данное гнездо для подключения видеоаппа
ратуры, оборудованной аналогичным разъемом.
(6) Антенный вход RF IN (FROM ANT.)
➡
➡ стр. 14 в
«РУКОВОДСТВЕ ПО УСТАНОВКЕ»
Гнездо для приема сигнала с ТВ антенны или спутнико
вой антенны.
(7) Выход RF OUT (к ТВ)
➡
➡ стр. 14 в «РУКОВОДСТВЕ
ПО УСТАНОВКЕ»
Соединяет рекордер с телевизором через прилагаемый
коаксиальный кабель
(8) Гнездо CHANNEL CHANGE IR
➡
➡ стр. 50 в «РУКО
ВОДСТВЕ ПО УСТАНОВКЕ»
К этому гнезду с помощью прилагаемого ИК кабеля уп
равления можно подключить ресивер кабельного или
спутникового телевидения, после чего каналы будут пе
реключаться по сигналу таймера.
(9) Гнездо DIGITAL BITSTREAM/PCM COAXIAL
AUDIO OUTPUT
➡
➡ стр. 20 в «РУКОВОДСТВЕ ПО
УСТАНОВКЕ»
Это гнездо предназначено для подключения к аудиоре
сиверу с цифровым коаксиальным аудиовходом.
