Инструкции по установке
19

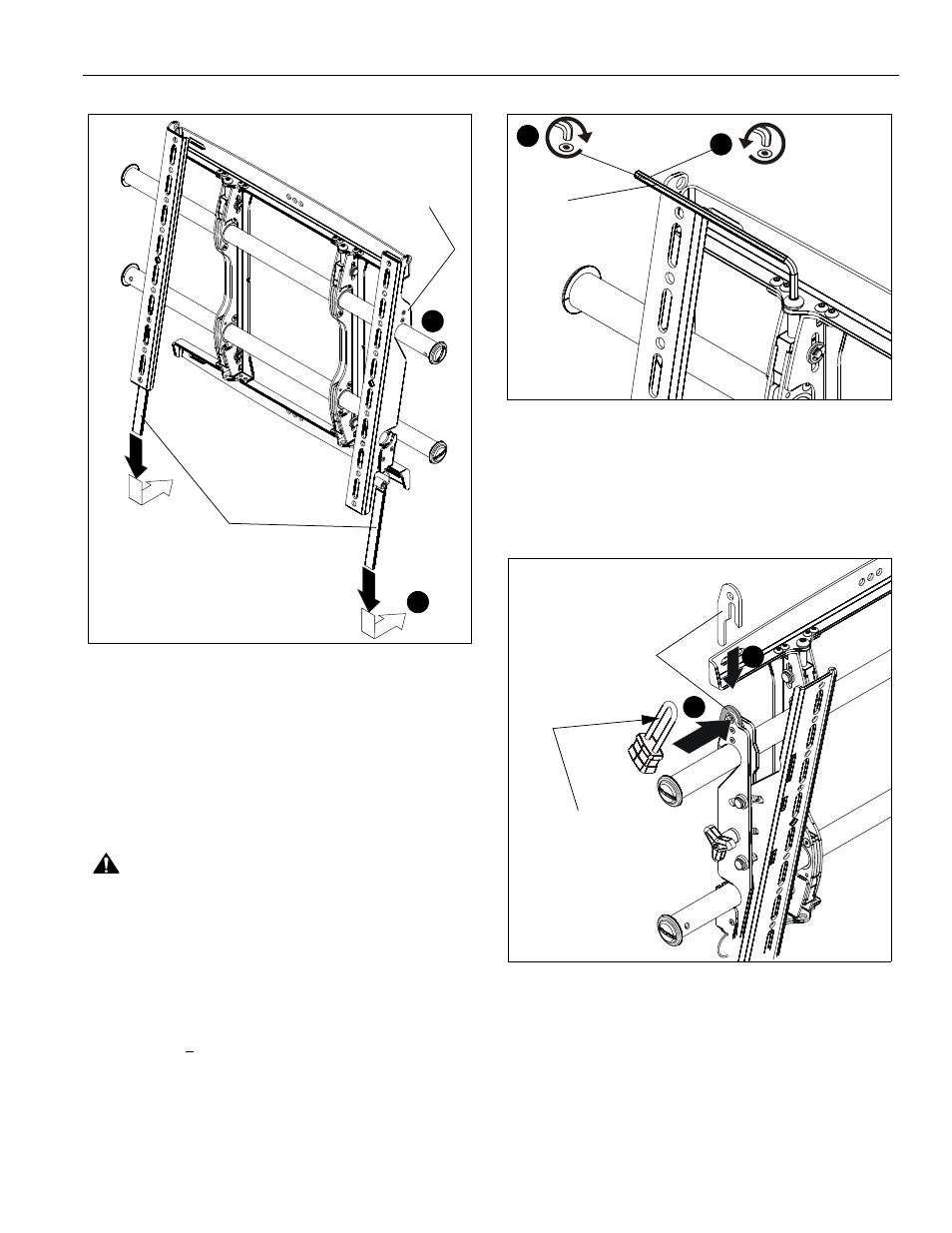

рис. 9
2. Повесьте верхние скобы соединительных кронштейнов на
верхнюю рейку системы крепления. (См. рис. 9)
ПРИМЕЧАНИЕ. Первоначально экран устанавливается на
некотором расстоянии от стены (как при
использовании выдвижной опоры), чтобы
облегчить доступ к кабелю.
3. Установите экран и рейки в положение, нужное для просмотра
изображения.
4. Проложите кабели между стеной и рейками.
ВНИМАНИЕ. ЗОНЫ ЗАЩЕМЛЕНИЯ! Следите за тем, чтобы
пальцы, руки и кабели не попадали в зоны защемления.
5. Потяните крепежные ленты вниз и заверните их к стене – таким
образом вы прикрепите соединительные кронштейны к нижней
рейке и зафиксируете нижний край экрана в системе
крепления. (См. рис. 9)
Регулировка наклона/высоты настенных кронштейнов
ПРИМЕЧАНИЕ. Регулировка высоты настенного кронштейна
позволяет изменять положение в пределах:
+ 12,7mm (1/2").
1. Поверните вправо (затянуто), чтобы поднять сторону экрана.
(См. рис. 10)
2. Поверните влево (отпущено), чтобы опустить сторону экрана.
рис. 10
Запирание крепления (необязательно)
1. Установка на крепление дополнительной защитной скобы
(S или T). (См. рис. 11)
2. Установка висячего замка (не входит в комплект) для полной
безопасности.
рис. 11
2
5
Верхняя
скоба
(Экран не показан для
Крепежные ленты
большей наглядности)
Поднимает экран
Опускает экран
1
2
(U)
(Экран не
показан для
большей
наглядности)
(S) 1
2
(Показана модель MTM)
Диаметр скобы висячего замка:
­Мин.: 6,3 мм (1/4”)
­Макс.: 7,9 мм (5/16”)
