Инструкции по установке
18

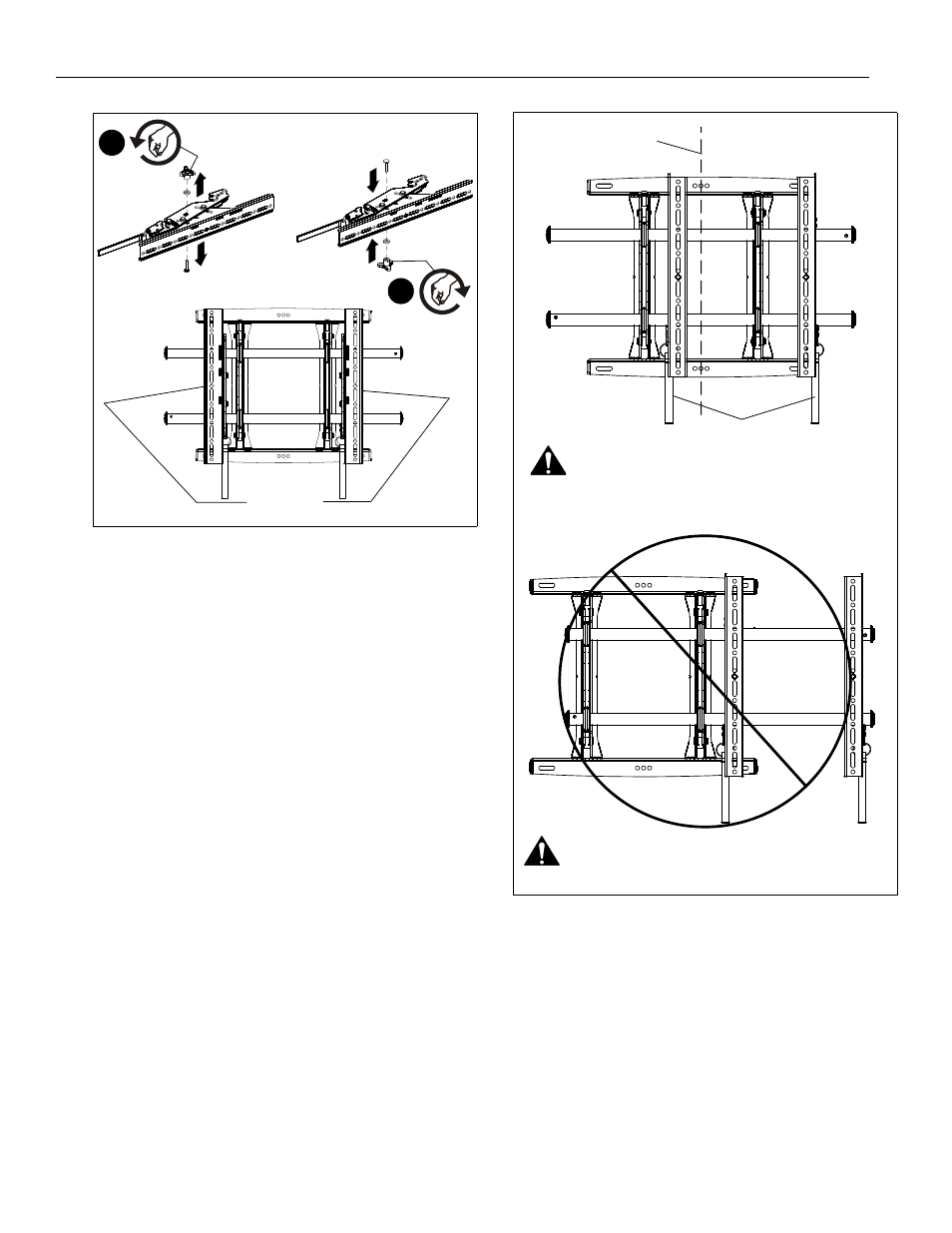

рис. 7
3. Если необходимо поменять местами соединительные
кронштейны, измените положение регуляторов наклона на
соединительных кронштейнах. (См. рис. 7)
a. Снимите монитор с системы крепления.
b. Снимите соединительные кронштейны с монитора.
c. Крепко удерживайте правый соединительный
кронштейн в горизонтальном положении, чтобы втулки
оставались неподвижными.
d. Снимите регулятор и шайбу и отвинтите винт.
e. Установите регулятор, винт и шайбу в обратном порядке
с другой стороны кронштейна так, чтобы регулятор
оказался с внутренней стороны.
f. Установите правый соединительный кронштейн с левой
стороны настенной системы крепления.
g. Повторите действия, описанные в пунктах 3c–3f, для
левого соединительного кронштейна.
Установка экрана в настенную систему крепления
1. Отрегулируйте длину крепежной ленты Velcro® (при
необходимости) так, чтобы она не выступала за нижний
край экрана. (См. рис. 8)
ПРИМЕЧАНИЕ. ЗАПРЕЩЕНО размещать оба соединительных
кронштейна по одну сторону от настенного
монтажного кронштейна. (См. рис. 8)
ПРИМЕЧАНИЕ. ЗАПРЕЩЕНО размещать оба соединительных
кронштейна по одну сторону от средней линии
настенной системы крепления! (См. рис. 8)
рис. 8
3e
Переставьте
3d
на внешнюю
сторону кронштейнов
регуляторы
ЗАПРЕЩЕНО размещать оба соединительных
Крепежные ленты
ЗАПРЕЩЕНО размещать оба соединительных
(CL) настенной системы крепления!
Средняя линия (CL)
кронштейна по одну сторону от средней линии
кронштейна
кронштейна! по одну сторону от настенного
