Инструкции по установке
17
8.
Отметьте точки размещения нижних монтажных пазов.
(См. рис. 4)
9.
Просверлите в отмеченных местах по одному направляющему
отверстию. (См. рис. 4)
10. Забейте молотком дюбели (QA) в каждое направляющее
отверстие.
11. C помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских
шайб 5/16" (QB) прикрепите крепление через нижние
монтажные отверстия. (См. рис. 4)
12. Сдвиньте рейки к предполагаемому центру экрана.

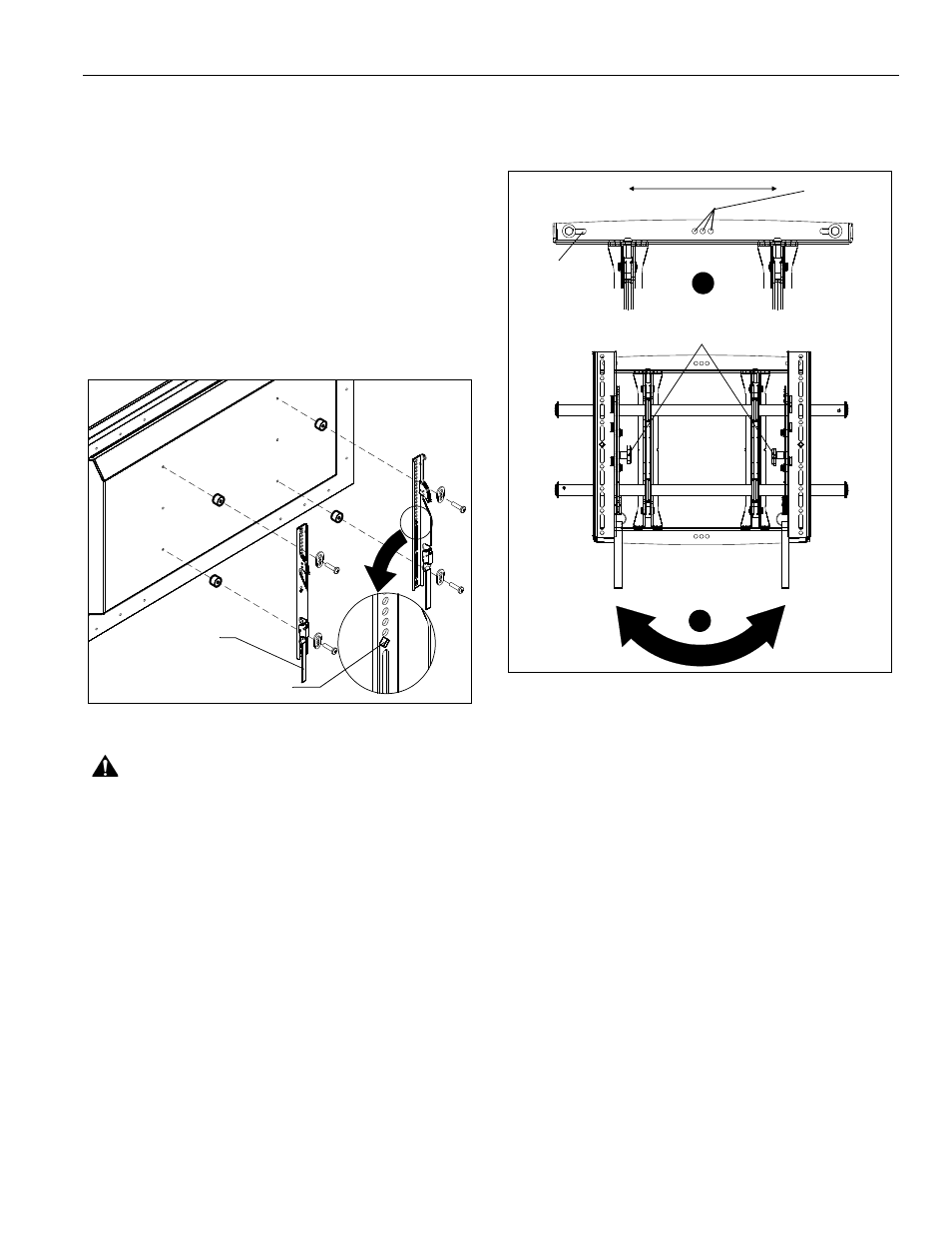

Крепление соединительных кронштейнов к телевизору
1.
Совместите центр соединительного кронштейна со средней
линией экрана. (См. рис. 5)
ПРИМЕЧАНИЕ.
Ромбовидное отверстие в соединительном
кронштейне соответствует центру кронштейна.
рис. 5
ПРЕДУПРЕЖДЕНИЕ.
НЕПРАВИЛЬНАЯ УСТАНОВКА МОЖЕТ
СТАТЬ ПРИЧИНОЙ ПАДЕНИЯ МОНИТОРА И ПРИВЕСТИ
К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ
ОБОРУДОВАНИЯ! Использование винтов несоответствующего
размера может привести к повреждению монитора. Винты
соответствующего размера легко завинчиваются в монтажные
отверстия монитора и входят в них полностью. Если необходимо
использовать втулки, выберите более длинные винты того
же диаметра.
2.
Достаньте из пакета с фурнитурой (A-N) винты
соответствующего размера, втулки (при необходимости) и
шайбы и прикрепите соединительные кронштейны к тыльной
стороне экрана.
(См. рис. 5)
Перестановка соединительных кронштейнов
(дополнительная возможность)
Если в ходе установки возникает необходимость изменить
положение соединительных кронштейнов, это можно сделать
несколькими способами.
1.
Настенный кронштейн можно отрегулировать в ту или другую
сторону относительно точки крепления (монтажные пазы для
установки на две стойки, монтажные отверстия для установки
на одну стойку). (См. рис. )
2.
Левый и правый соединительные кронштейны можно поменять
местами, используя регуляторы, расположенные с внутренней
стороны соединительных кронштейнов модели MTM.
(См. рис. )
рис. 6
Центр соединительного
Крепежная лента
кронштейна
1
2
Регуляторы
Монтажный
Паз
Монтажные
отверстия
