РАЗЪЕМЫ НА ПАНЕЛЯХ
РЕКОРДЕРА
9

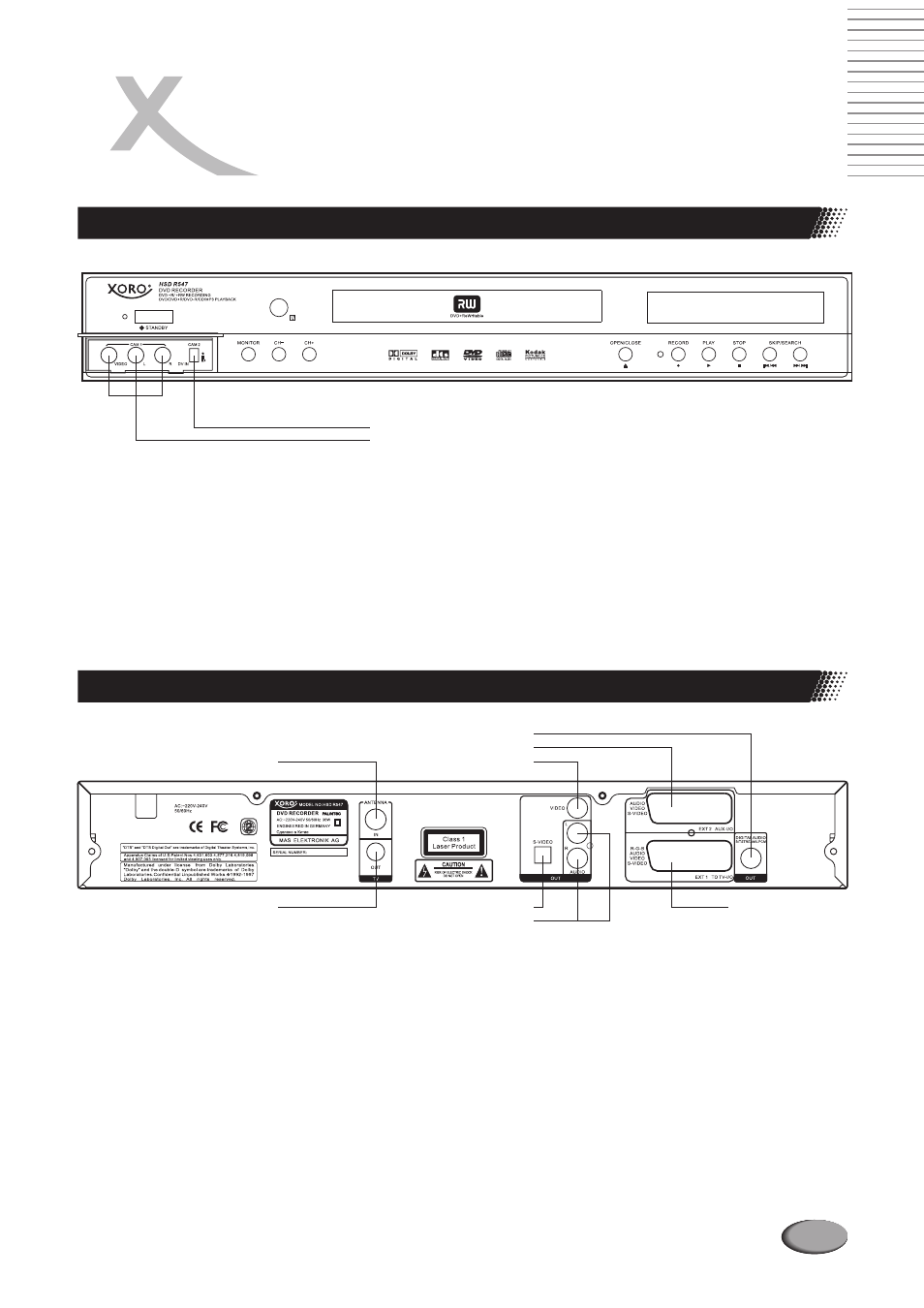

Разъемы на передней панели рекордера
Разъемы на задней панели рекордера
COMPOSITE/I.LINK DV
COMPOSITE VIDEO INPUT (FRONT/LEFT)
DV
Left/Right Audio
Цифровой видео вход (IEEE1394, FireWire): используется для подключения цифровой
видеокамеры или других подходящих устройств (программный номер CAM2).
Р а з ъ е м C V B S V i d e o в х о д а : и с п о л ь з у е т с я д л я п о д к л ю ч е н и я в и д е о к а м е р и л и
видеомагнитофонов (программный номер CAM1).
Разъемы левого / правого каналов аудио входа (программный номер CAM1). Этот вход
является общим при использовании S-Video и CVBS сигналов.
CVBS
ANTENNA
TV OUT
DIGITAL AUDIO OUT
EXT 2 AUX I/O
VIDEO OUT (CVBS)
EXT 1 TO TV-I/O
S-VIDEO
AUDIO OUT L/R
ANTENNA
TV
S-VIDEO OUT
Антенный вход: разъем для подключения антенны.
Антенный выход: разъем для подключения антенны к телевизору.
Видео выход: разъем для подключения к S-Video видео выходу устройств, совместимыми с
данным форматом.
EXT 2 AUX I/O
EXT 1 TO TV-I/O
VIDEO OUT
AUDIO OUT
SCART разъем 2: разъем, к к отором у подк лючаются дополнительные устройства
(спутниковый ресивер, цифровой кабельный преобразователь, видео рекордер и т.п.).
SCART разъем 1: разъем для подключения телевизора к RGB видео выходу рекордера.
Видео выход: разъем для подключения к CVBS композитному видео выходу выходу
устройств, совместимых с этим форматом.
Аналоговый аудио выход: разъемы для подключения к аналоговому аудио выходу рекордера
внешних устройств воспроизведения.
Цифровой аудио выход: разъем для подключения к цифровому аудио выходу рекордера
внешних устройств воспроизведения цифрового аудио сигнала.
DIGITAL AUDIO OUT
