ПОДКЛЮЧЕНИЕ
DVD РЕКОРДЕРА

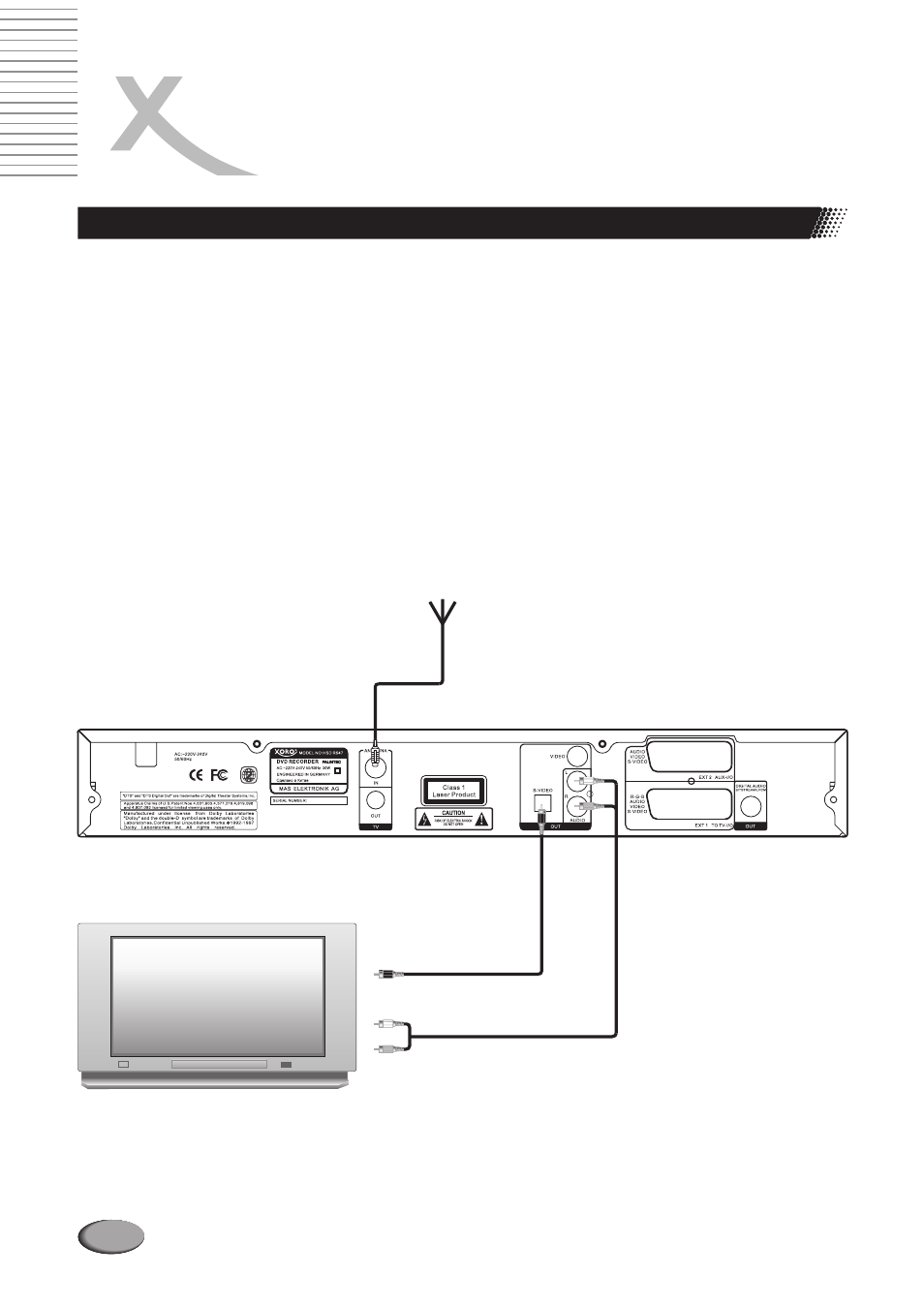

Подключение с помощью S-Video кабеля (Y/C)

Этот соединительный кабель, известный также как SVHS кабель, используется для отдельной передачи яркостного сигнала (Y
сигнал) и цветового сигнала (Ссигнал) и как правило обеспечивает высокое качество изображения.

Подготовьте следующие кабели: антенный кабель (1), S-Video (SVHS) кабель (2) и аудио кабель (3).

Отсоедините штекер антенного кабеля от телевизора и подсоедините его к разъему ANTENNA [Антенна], который находится на
задней панели DVD рекордера.

Подсоедините один конец антенного кабеля из комплектации рекордера к разъему TV [Телевизор] на задней панели DVD
рекордера, а второй конец к антенному разъему телевизора.

Подсоедените один конец S-VIDEO кабеля к разъему OUT S-VIDEO (Y/C) на задней панели рекордера, а второй конец к
разъему S-Video (SVHS) телевизора (обычно маркируется как

или «SVHS in». См. инструкцию по эксплуатации

телевизора).

Подсодените штекеры одного конца аудио кабеля (типа RCA («тюльпан»)) к красному и белому разъемы L/R AUDIO OUT на
задней панели DVD рекордера, а штекеры другого конца этого кабеля к аналогичным разъемам телевизора (они обычно
маркируются красным и белым цветом и надписью «Audio in» или «AV in». См. инструкцию по эксплуатации телевизора).

Включите телевизор. Выберите в настройках телевизора разъем S-VIDEO в качестве источника сигнала.

«S-Video in»

.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........

СТЕРЕО АУДИО ВЫХОД

S-VIDEO ВЫХОД

АНТЕННЫЙ ВХОД
