ПОДКЛЮЧЕНИЕ
DVD РЕКОРДЕРА
19

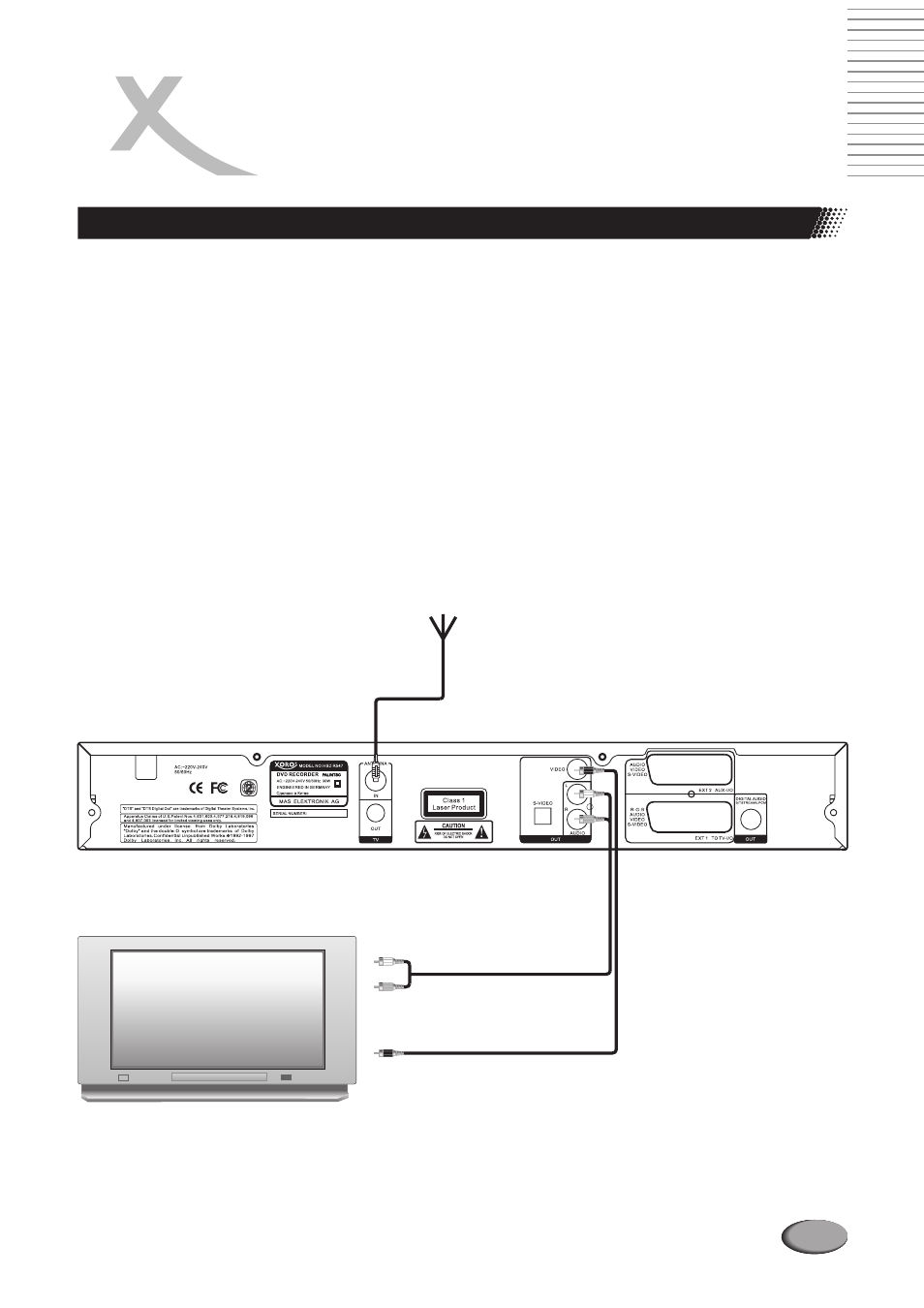

Подключение с помощью обычного видео кабеля (CVBS)
Этот кабель, обычно со штекерами желтого цвета, используется для передачи композитного видеосигнала (CVBS). При этом
цветовой и яркостный сигналы передаются по одному кабелю, что приводит к некоторому снижению качества изображения.
Подготовьте следующие кабели: антенный кабель (1), видео (CVBS) кабель (2) и аудио кабель (3).
1.
Отсоедините штекер антенного кабеля от телевизора и подсоедините его к разъему ANTENNA [Антенна], который находится на
задней панели DVD рекордера.
2.
Подсоедините один конец антенного кабеля из комплектации рекордера к разъему TV [Телевизор] на задней панели DVD
рекордера, а второй конец к антенному разъему телевизора.
3.
Подсоедените один конец CVBS видео кабеля к разъему OUT VIDEO (CVBS) на задней панели рекордера, а второй конец к
разъему композитного видео входа телевизора (обычно желтого цвета и дополнительно маркируется как
или «AV
IN». См. инструкцию по эксплуатации телевизора).
4.
Подсодените штекеры одного конца аудио кабеля (типа RCA («тюльпан»)) к красному и белому разъемы L/R AUDIO OUT на
задней панели DVD рекордера, а штекеры другого конца этого кабеля к аналогичным разъемам телевизора (они обычно
маркируются красным и белым цветом и надписью «Audio in» или «AV in». См. инструкцию по эксплуатации телевизора).
5.
Включите телевизор. Выберите в настройках телевизора разъем VIDEO IN в качестве источника сигнала.
Далее читайте в главе Первоначальная настройка DVD рекордера».
«VIDEO IN»
«
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
СТЕРЕО АУДИО ВЫХОД
ВИДЕО ВЫХОД
АНТЕННЫЙ ВХОД
