WOODOO WD-800, WD-800W Рекомендации по установке
4
ПОДКЛЮЧЕНИЕ СИСТЕМЫ
РАЗЪЕМ X3
Подключение к электрооборудованию автомобиля производится с помощью
6-контактного соединительного жгута проводов, входящего в комплект поставки.
Нумерация проводов разъема жгута (вид со стороны проводов) соответствует нумерации
контактов разъема ХP3 блока управления (см. рис. 2, табл. 1).
Длина провода, подключаемого к “массе” (корпусу), должна быть минимальна.

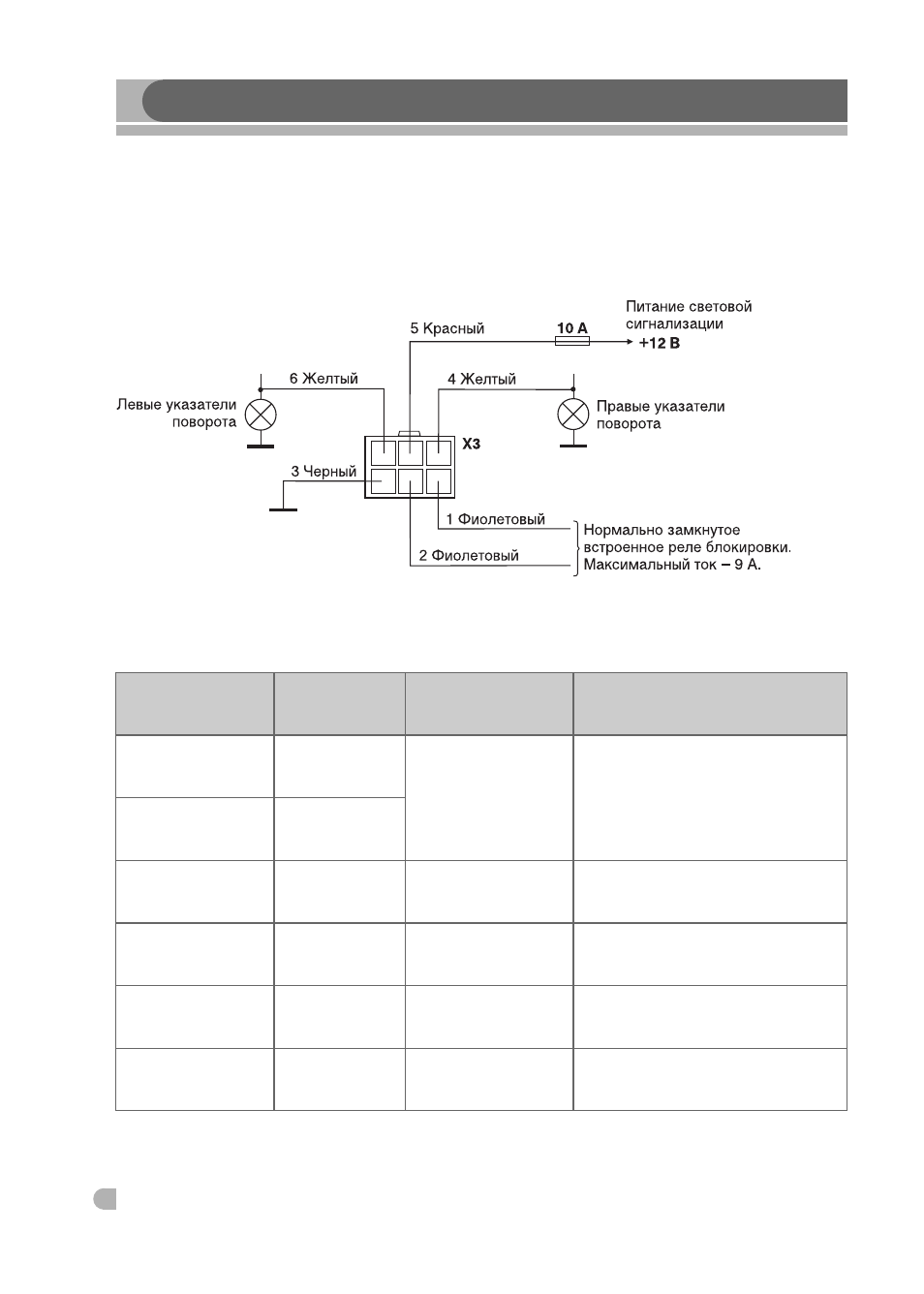

Рис. 2. Подключение к разъему X3 блока управления
Табл. 1. Разъем X3
№
контакта/провода
Цвет провода
Назначение
Комментарии
1
фиолетовый
Встроенное реле
блокировки
Рассчитано на блокировку цепей с
током до 9 А. Не предназначено для
блокировки цепи бензонасоса!
Подключение – см. раздел
“Встроенное реле блокировки
(провода 1, 2)”.
2
фиолетовый
3
черный
Минус питания
системы
Подсоединять к “массе” (корпусу)
или минусовой клемме
аккумулятора.
4
желтый
Управление световой
сигнализацией
Выход (+). Подключать к правым
указателям поворота.
5
красный
Питание световой
сигнализации
+12 В. Подключать к плюсовой
клемме аккумулятора через
предохранитель 10 А.
6
желтый
Управление световой
сигнализацией
Выход (+). Подключать к левым
указателям поворота.
