WOODOO WD-800, WD-800W Рекомендации по установке
10
УСТАНОВКА И ПОДКЛЮЧЕНИЕ СКАНИРУЮЩЕГО МОДУЛЯ
Вариант №2 – на двухстороннюю самоклеющуюся ленту со скрытным прокладыванием
провода модуля

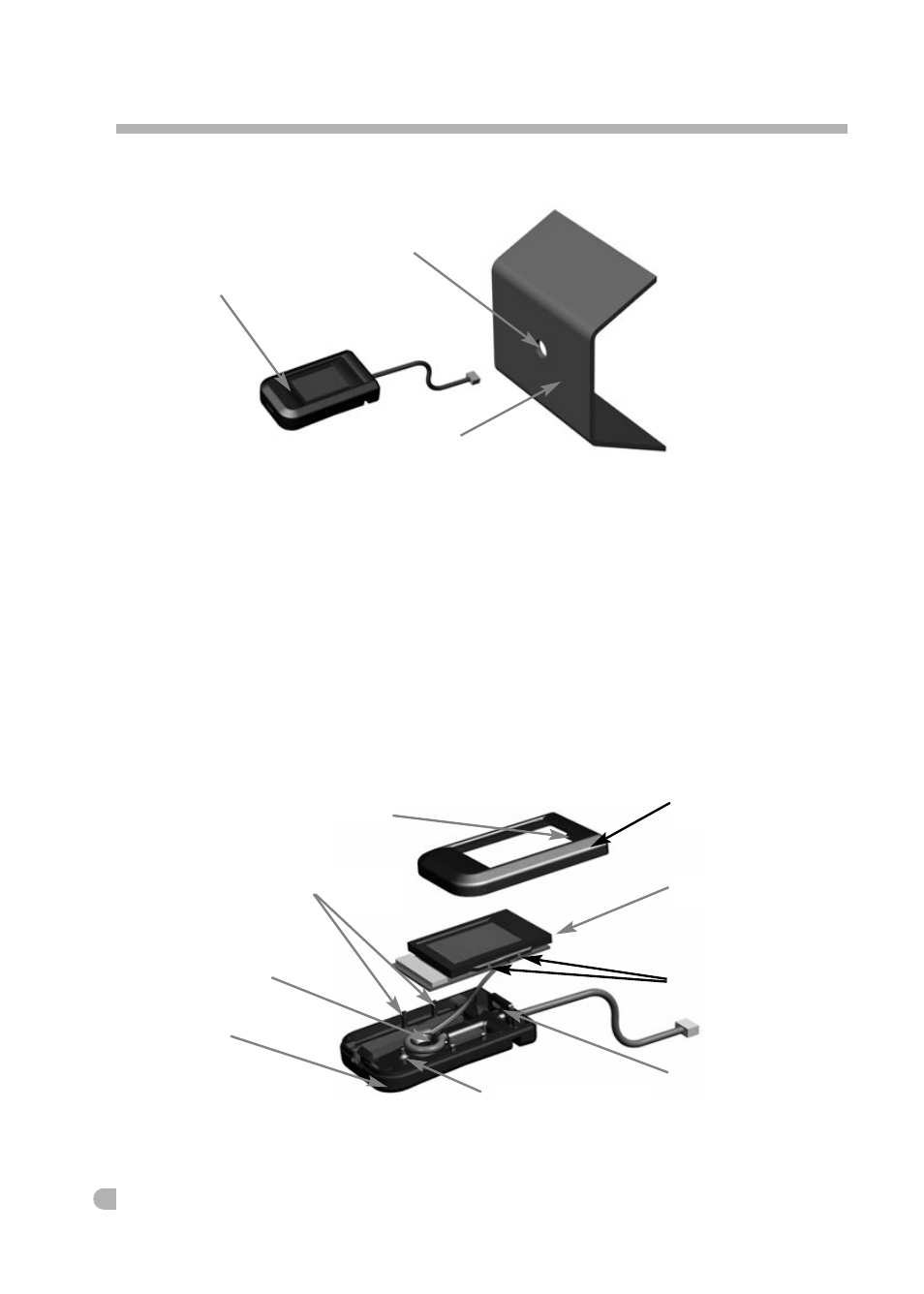

Рис. 5. Скрытное прокладывание провода модуля
В детали поверхности, на которую предполагается установить модуль, просверлите
отверстие диаметром 6 мм. При необходимости отверстие обработайте надфилем,
чтобы проходил разъем провода модуля.
С двухсторонней самоклеющейся ленты, входящей в комплект поставки системы, удалите
одну из защитных полос, после чего прикрепите ленту к задней панели корпуса модуля.
Проденьте провод модуля в отверстие на поверхности установки (см. рис. 5).
Удалите с ленты вторую защитную полосу и прикрепите модуль к поверхности установки.
При необходимости закрепите провод модуля.
Подключите модуль к разъему X6 блока управления системы.
Вариант №3
–
с помощью самореза
Рис. 6. Крепление модуля с помощью самореза
Отверстие для провода модуля
Модуль в сборе
Поверхность установки
Верхняя крышка
корпуса модуля
Плата модуля
Пазы для крепления
платы модуля (по два
с каждой стороны)
Штырьки для крепления платы модуля
(по два с каждой стороны)
Отверстие с “юбочкой”
под шляпку самореза
Задняя панель
корпуса модуля
Язычок
Внутренний “пенек”
Петля
