УСТАНОВКА И ПОДСОЕДИНЕНИЕ АВТОСИГНАЛИЗАЦИИ
УСТАНОВКА ДОПОЛНИТЕЛЬНЫХ ЭЛЕКТРОПРИВОДОВ
Если автомобиль не оборудован центральным замком или электроприводами замков дверей, Вы може-
те установить дополнительные электроприводы и подсоединить их к системе следующим образом:
♦ Подсоедините ЗЕЛЁНЫЙ/ЧЕРНЫЙ и СИНИЙ/ЧЁРНЫЙ провода системы к «массе».
♦ Подсоедините ЧЕРНЫЕ/КРАСНЫЕ провода к +12В.
♦ Подсоедините СИНИЙ провод к СИНЕМУ проводу отпирания электропривода.
♦ Подсоедините ЗЕЛЕНЫЙ провод к ЗЕЛЕНОМУ проводу запирания электропривода.
ДВОЙНОЙ ИМПУЛЬС ОТПИРАНИЯ. ФУНКЦИЯ «КОМФОРТ»
а) Штатные системы центрального замка некоторых последних моделей автомобилей требуют двойного
отрицательного импульсного сигнала для отпирания дверей. В этом случае необходимо соответствую-
щим образом запрограммировать функцию # 1.1.
b) Ряд современных автомобилей оборудован штатной системой “Комфорт”, которая обеспечивает за-
пирание всех дверей и закрывание всех окон и люка при запирании замка двери водителя ключом и
удерживании его в замке в течение определенного времени.
Если функция # 1.1 запрограммирована соответствующим образом, то при постановке системы на ох-
рану с помощью передатчика система будет подавать импульс запирания 30 секунд.

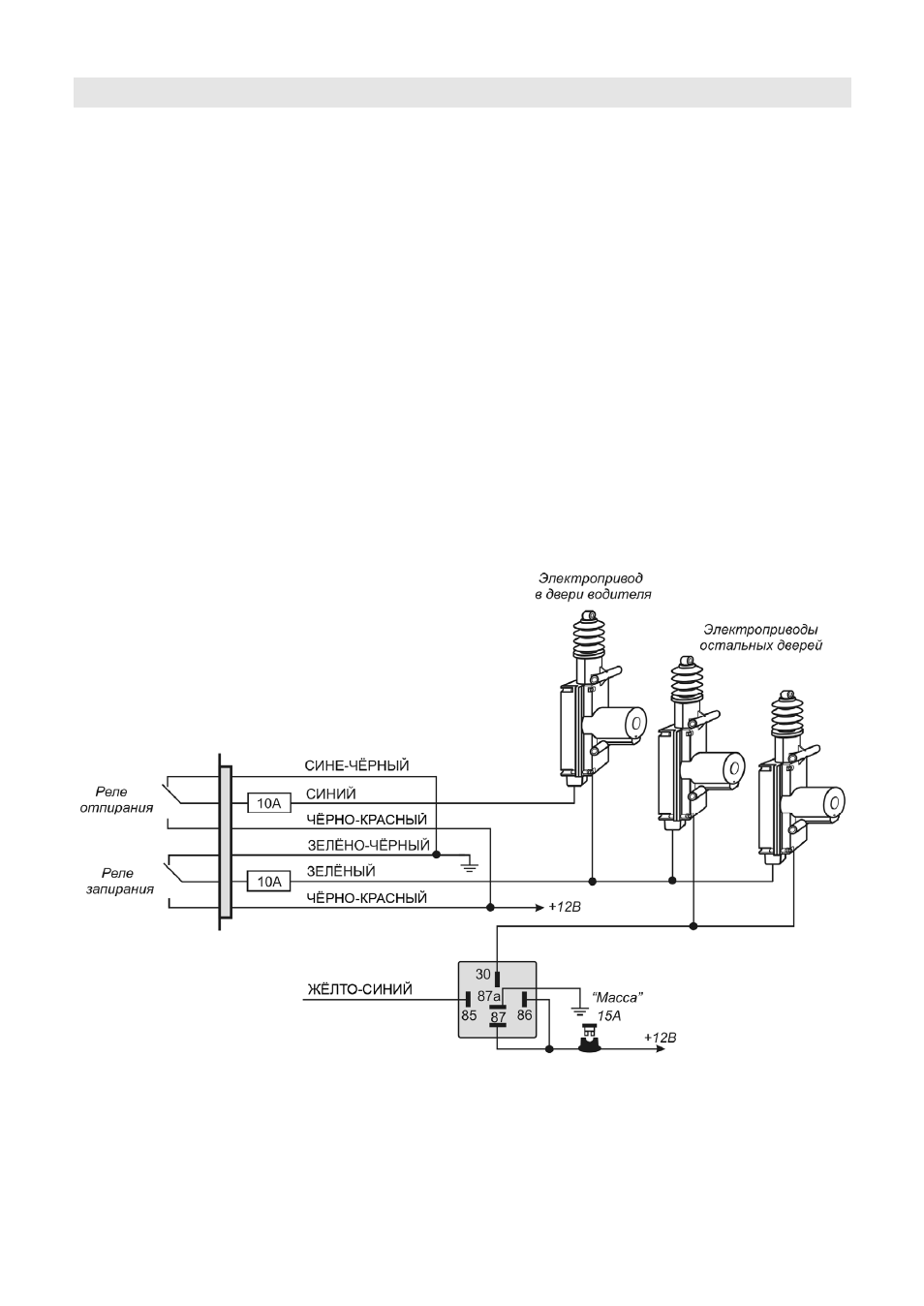

СХЕМА ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРИВОДОВ ДЛЯ ДВУХШАГОВОГО ОТПИРАНИЯ ЗАМКОВ ДВЕРЕЙ
Для реализации функции 2-х шагового отпирания дверей могут использоваться 2 или 3 дополнительные
каналы. Длительность сигнала выбранного канала должна быть запрограммирована 0,8 секунды.
Схема подключения показана ниже на рисунке:
