УСТАНОВКА И ПОДСОЕДИНЕНИЕ АВТОСИГНАЛИЗАЦИИ
6-КОНТАКТНЫЙ РАЗЪЁМ ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРИВОДОВ ЗАМКОВ ДВЕРЕЙ
6-контактный разъём типа "Молекс" на основном блоке системы используется для подключения к элек-
троприводам замков дверей автомобиля.
ЗЕЛЁНО-ЧЁРНЫЙ, ЗЕЛЁНЫЙ, СИНЕ-ЧЁРНЫЙ, СИНИЙ и два ЧЁРНО-КРАСНЫХ провода системы

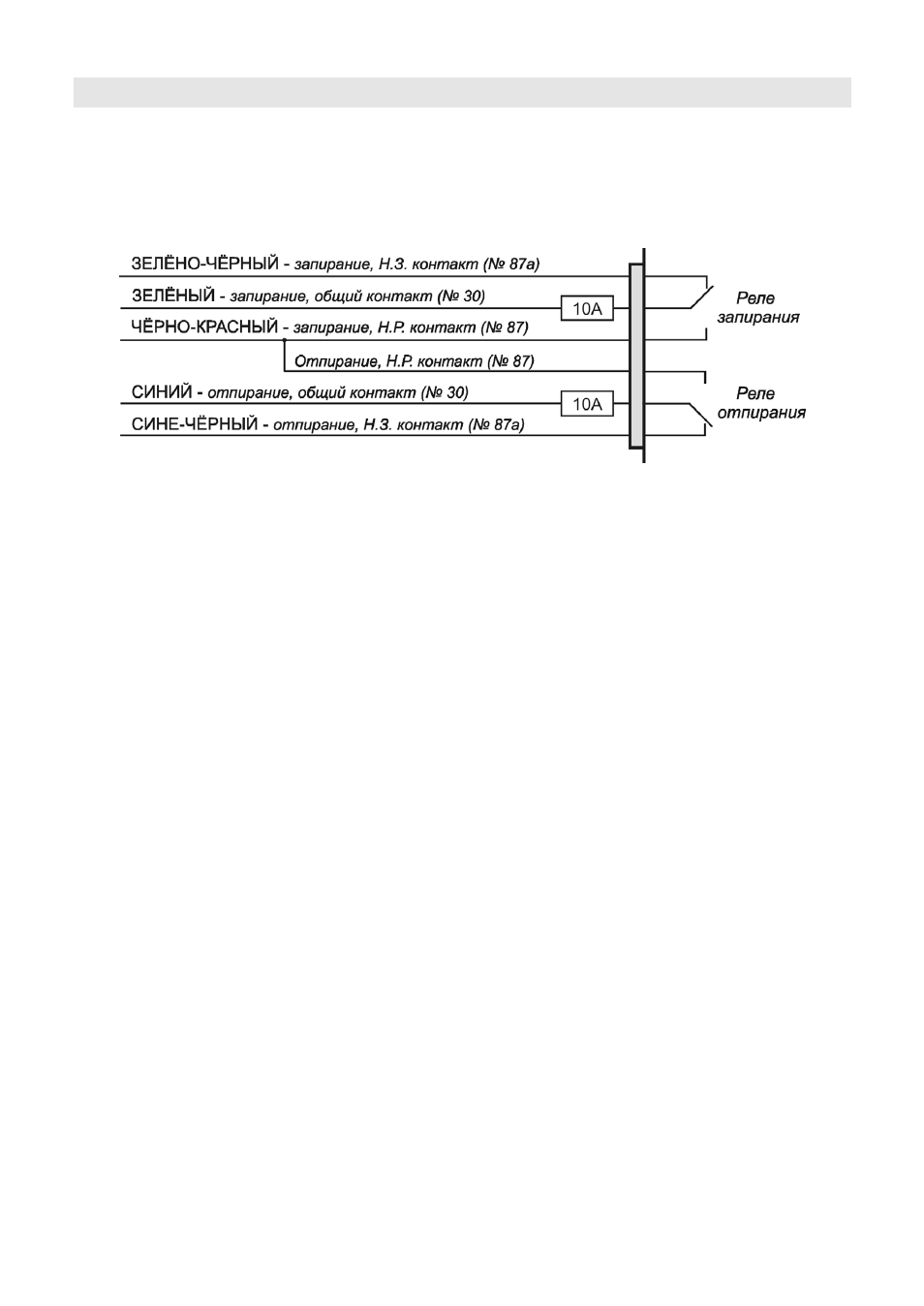

предназначены для подсоединения встроенных реле управления замками дверей. Функция каждого из
этих проводов показана ниже.
Перед подключением системы к штатным электроприводам замков дверей необходимо определить тип
штатной системы центрального замка. Для этого – выньте выключатель дверного замка из панели две-
ри водителя и протестируйте провода, идущие от выключателя.
3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА С ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТЬЮ
Если от выключателя идет 3 провода, один из которых постоянно замкнут на массу (независимо от по-
ложения выключателя), а из двух других проводов один будет замыкаться на массу при переводе вы-
ключателя в положение «Lock» («Закрыто»), а другой будет замыкаться на массу при переводе выклю-
чателя в положение «Unlock» («Открыто») – Вы имеете дело с 3-проводной системой с отрицательной
полярностью.
♦ В автомобилях такого типа ЗЕЛЁНЫЙ/ЧЕРНЫЙ и СИНИЙ/ЧЁРНЫЙ провода системы НЕ используются.
♦ ЧЕРНЫЕ/КРАСНЫЕ провода системы должны быть подсоединены к «массе».
♦ Подсоедините ЗЕЛЕНЫЙ провод к штатному проводу запирания автомобиля.
♦ Подсоедините СИНИЙ провод к штатному проводу отпирания автомобиля.
3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА С ПОЛОЖИТЕЛЬНОЙ ПОЛЯРНОСТЬЮ
Если от выключателя идет 3 провода, один из которых постоянно замкнут на +12В (независимо от по-
ложения выключателя), а из двух других проводов один будет замыкаться на +12В при переводе вы-
ключателя в положение «Lock» («Закрыто»), а другой будет замыкаться на +12В при переводе выклю-
чателя в положение «Unlock» («Открыто») – Вы имеете дело с 3-проводной системой с положительной
полярностью. Подсоедините систему как показано на схеме.
♦ В автомобилях такого типа ЗЕЛЁНЫЙ/ЧЕРНЫЙ и СИНИЙ/ЧЁРНЫЙ провода системы НЕ используются.
♦ ЧЕРНЫЕ/КРАСНЫЕ провода системы должны быть подсоединены к +12В.
♦ Подсоедините ЗЕЛЕНЫЙ провод к штатному проводу запирания автомобиля.
♦ Подсоедините СИНИЙ провод к штатному проводу отпирания автомобиля.
