УСТАНОВКА И ПОДСОЕДИНЕНИЕ АВТОСИГНАЛИЗАЦИИ
РЕКОМЕНДАЦИИ ПО ПРОКЛАДКЕ И ПОДКЛЮЧЕНИЮ ПРОВОДОВ
Прокладку проводов производите как можно дальше от источников электрических помех- катушки зажи-
гания, высоковольтных проводов и т.п. Обратите внимание на то, чтобы провода не соприкасались с
движущимися частями конструкции автомобиля - педалями, рулевыми тягами и т.п.
Монтаж соединений электропроводки сигнализации необходимо производить при отсоединенном акку-
муляторе автомобиля.
Внимание! Если автомобиль оборудован воздушной подушкой или имеет закодированный приемник,
при отключении питания руководствуйтесь инструкцией по эксплуатации автомобиля или прием-
ника.
Все неразъемные соединения выполняйте с помощью пайки и хорошо изолируйте.
Центральный блок и другие компоненты сигнализации подключайте к разъемам кабелей только после
завершения монтажа. Монтаж сигнализации производите в соответствии со схемой подключения.
ПОДКЛЮЧЕНИЕ ПРИЕМОПЕРЕДАТЧИКА
Модуль приемопередатчика с антенной подключается в пятиконтактный разъем, расположенный в цен-
тральном блоке под откидывающейся крышкой, с помощью кабеля, входящего в комплект сигнализации.

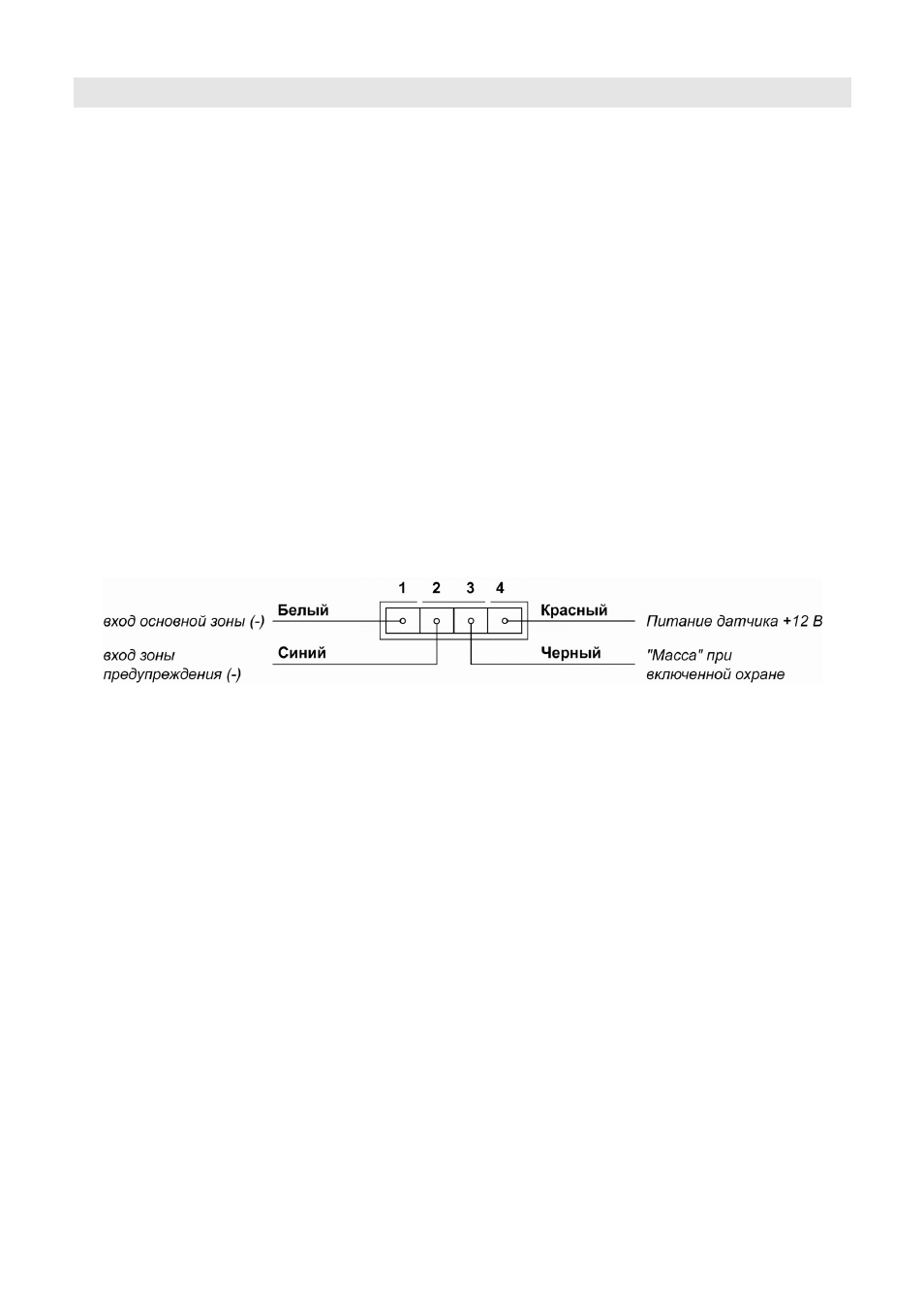

ПОДКЛЮЧЕНИЕ ДВУХУРОВНЕВОГО ДАТЧИКА УДАРА
Датчик удара подключается к центральному блоку с помощью четырехпроводного кабеля, входящего в ком-
плект сигнализации. Чувствительность датчика по уровням регулируется потенциометрами на корпусе дат-
чика.
ПОДКЛЮЧЕНИЕ СВЕТОДИОДНОГО ИНДИКАТОРА
Вилку светодиода подключите в двухконтактный разъем, расположенный в центральном блоке под от-
кидывающейся крышкой.
ПОДКЛЮЧЕНИЕ СЕРВИСНОЙ КНОПКИ VALET
Разъем сервисной кнопки Valet подключите в двухконтактный разъем, расположенный в центральном
блоке под откидывающейся крышкой.
ПОДКЛЮЧЕНИЕ КНОПКИ ВКЛЮЧЕНИЯ РЕЖИМА АНТИОГРАБЛЕНИЯ
Вилку кнопки включения режима антиограбления подключите в соответствующий двухконтактный разъ-
ем центрального блока.
