Scher-Khan A - Инструкция (Страница 6)

8
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Виды тревожного сигнала:
Длительность Частота срабатывания
Звуковой на сирену (ток I
max
= 2А) 30 сек. Непрерывно
Оптический, один канал с использованием
аварийной сигнализации (ток по каналу
I
max
= 2х5 А)
30 сек. Прерывисто, с частотой 1 Гц
Посредством передачи сигналов по
радиоканалу на расстояние до 800 м
100 мсек. Прерывисто, с частотой 0,35 Гц
Влияние на основное и дополнительное электрооборудование
автомобиля
СТСТС управляет подачей питания на:
Максимальный ток по
каналу
Цепь блокировки стартера или зажигания I
max
= 0,2 А
Цепь аварийной сигнализации левого борта I
max
= 10 А
Цепь аварийной сигнализации правого борта I
max
= 10 А
Цепь зажигания Ток I
max
= 30 А
Цепь аксессуаров Ток I
max
= 30 А
Цепь стартера Ток I
max
= 30 А
Цепь зажигания 2 Ток I
max
= 0,2 А
Дополнительная сирена Ток I
max
= 2 А
Реле управления отпиранием электрозамков дверей или
отпиранием штатной системы Центрального замка (ЦЗ)
автомобиля
Ток I
max
= до 15 А
Реле управления запиранием электрозамков дверей или
запиранием штатной системы Центрального замка (ЦЗ)
автомобиля
Ток I
max
= до 15 А
Реле управления электроприводом замка багажника Ток I
max
= 10 А
Канал управления дополнительным устройством 1 Ток I
max
= 0,2 А
Канал управления дополнительным устройством 2 Ток I
max
= 0,2 А
Канал снятия с охраны штатно установленной на
автомобиле СТСТС
Ток I
max
= 0,2 А
Способы управления
• Дистанционно радиочастотным передатчиком (брелоком) на частоте
433,92 Мгц ± 0,2% при мощности не более 10 мВт
• От ключа зажигания
• Автоматически по сигналам от датчиков
Защита электрических цепей
Предохранителями. (Автомобильные предохранители замедленного действия в
соответствии со схемой подключения)
MAGICAR - A
33

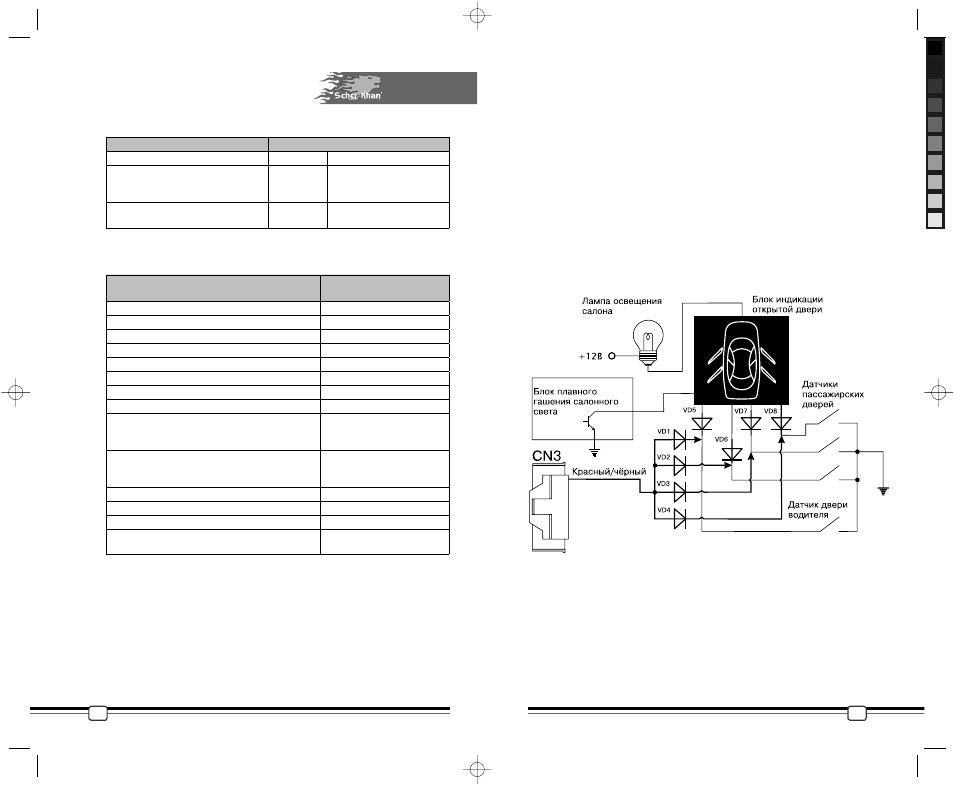

Подключение датчиков дверей для автомобилей иностранного производства,
имеющих блок диагностики открытой двери (на приборной панели имеется
индикатор открытой двери с указанием на конкретную дверь)
Задержка выключения салонного света происходит после закрытия любой из
дверей. Диоды VD1-VD4 могут быть любыми с обратным напряжением не ниже З0В
(диоды зарубежного производства типа 1N4148, 1N4000-1N4007 или Российского
КД102, КД105, КД208, КД209, КД509, КД510, КД521, КД522). Диоды VD5-VD8 должны
быть рассчитаны на ток больший, чем потребляет лампа салонного света (диоды
зарубежного производства типа RL202-RL208, 1N4000-1N4007 или Российские КД226,
КД209, КД105).
Примечание:
Если задержка выключения салонного света происходит только после
закрытия передних дверей, то диоды VD5-VD8 устанавливаются в цепь
датчиков только этих дверей.
Схема 17
