Инструкция по эксплуатации Scher-Khan A
Страница 11
28
СХЕМЫ ДВУХПРОВОДНОГО УПРАВЛЕНИЯ ПОЛОЖИТЕЛЬНОЙ
ПОЛЯРНОСТИ БЛОКОМ ЦЗ

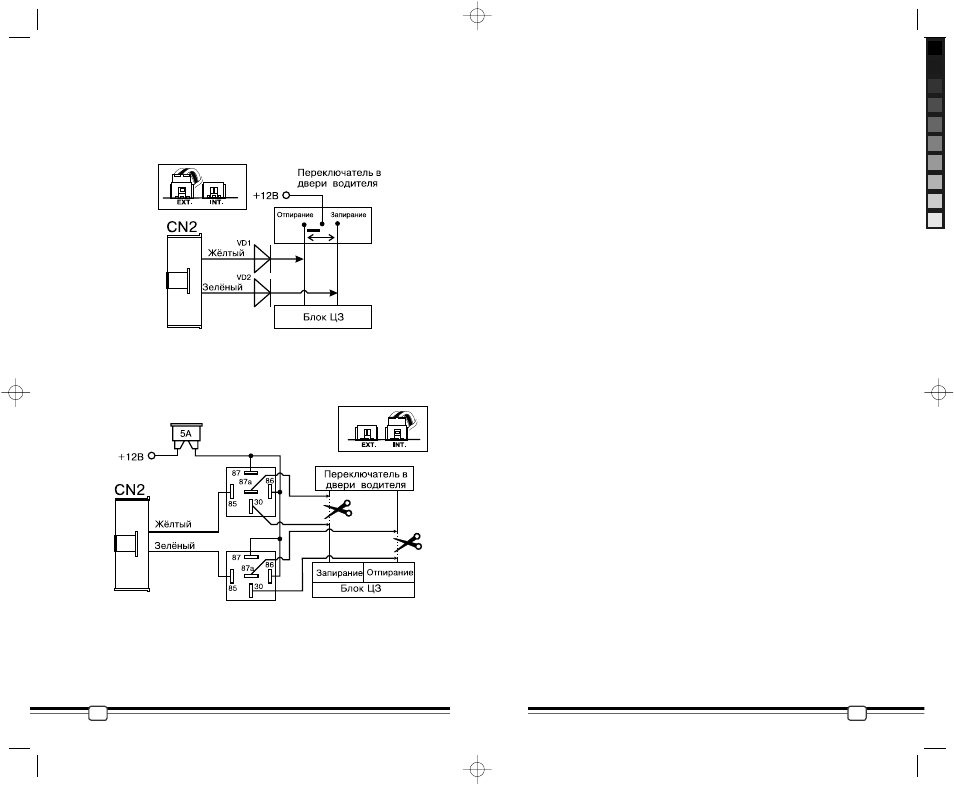

Подключение к блоку ЦЗ, для управления которым требуются импульсы
положительной полярности:
Схема 6
Подключение к блоку ЦЗ, для управления которым требуются импульсы
положительной полярности, и в схеме есть переключатель ручного управления ЦЗ:
Схема 7
13
6-контактный разъем CN2
1. ФИОЛЕТОВЫЙ ПРОВОД: импульсный выход на аварийную сигнализацию
(+12В,
10А)
Этот провод обеспечивает мигание аварийной сигнализации от процессорного
блока. Подключите фиолетовый провод к левой цепи аварийной сигнализации, где
появляется +12В при включении указателя поворота налево.
2. ФИОЛЕТОВЫЙ ПРОВОД: импульсный выход на аварийную сигнализацию
(+12В,
10А)
Этот провод обеспечивает мигание аварийной сигнализации от процессорного
блока. Подключите фиолетовый провод к правой цепи аварийной сигнализации,
где появляется +12В при включении указателя поворота направо.
3. ЖЁЛТЫЙ ПРОВОД: положительный выход (+12В, 15А) или отрицательный выход
(-250мА) для отпирания ЦЗ
Этот выход может быть предназначен для отпирания электрозамков дверей
отрицательным импульсом или положительным импульсом (см. схему 3, стр.26).
Длительность сигнала на этом проводе программируется (программируемая
функция
1-3).
Сигнал отпирания ЦЗ на жёлтом проводе появляется:
• При снятии СТСТС с режима охраны
• После остановки двигателя (программируемая функция 1-5)
• В режиме VALET при нажатии кнопки I брелока
Это транзисторный слаботочный или сильноточный релейный выход. Он может
использоваться для управления дополнительно установленным реле или для
непосредственного подключения к электрическим приводам замков дверей.
Подключите жёлтый провод к контакту 85 реле или к соответствующему проводу
отпирания блока ЦЗ. Подключите остальные контакты реле в соответствии с
приведенными ниже схемами (схемы 4-13).
4. ЗЕЛЁНЫЙ ПРОВОД: положительный выход (+12В, 15А) или отрицательный выход
(-250мА) для запирания ЦЗ
Этот выход может быть предназначен для запирания электрозамков дверей
отрицательным импульсом или положительным импульсом (см. схему 3, стр.26).
Длительность сигнала на этом проводе программируется (программируемая
функция
1-3).
Сигнал запирания ЦЗ на жёлтом проводе появляется:
• При постановке системы в режим охраны
• Через 30 сек. после запуска двигателя (программируемая функция 1-5)
• В режиме VALET при нажатии кнопки I брелока
Это транзисторный слаботочный или сильноточный релейный выход. Он может
использоваться для управления дополнительно установленным реле или для
непосредственного подключения к электрическим приводам замков дверей.
Подключите зелёный провод к контакту 85 реле или к соответствующему проводу
отпирания блока ЦЗ. Подключите остальные контакты реле в соответствии с
приведенными ниже схемами (схемы 4 - 13, стр. 27 - 31).
