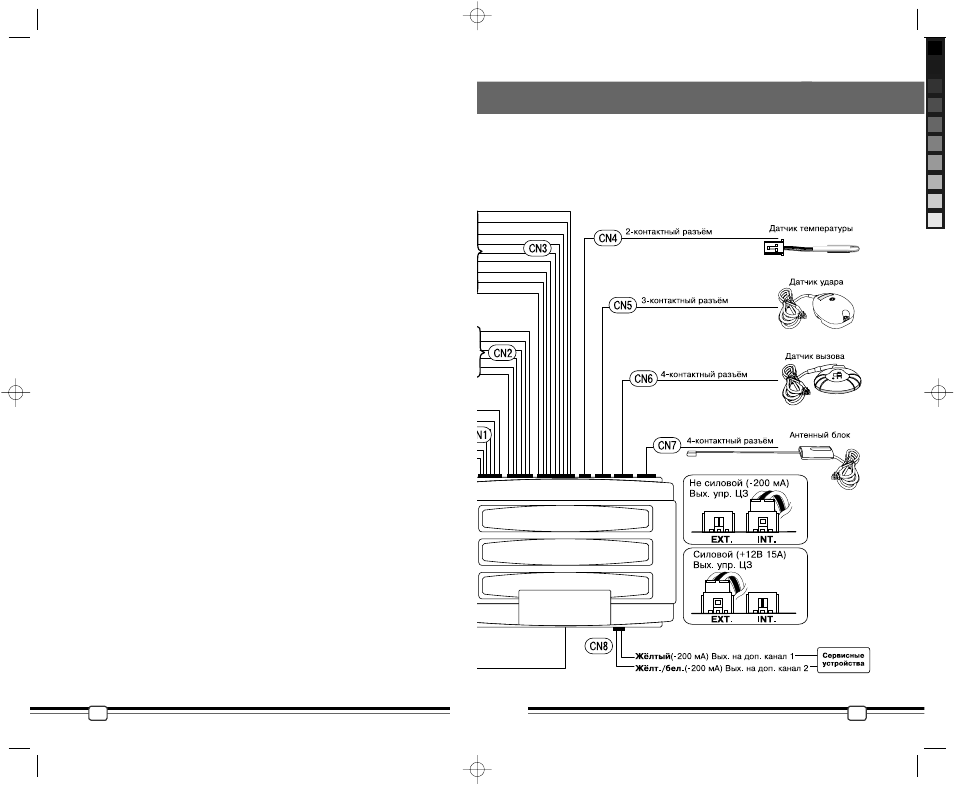

16
9. Если светодиод не засветился и в этом случае, то для определения запуска
двигателя датчик пульсаций на данном автомобиле использовать нельзя. В этом
случае используйте датчик генератора.
Примечание:
Датчик пульсаций должен не реагировать на пульсации от работы
бензонасоса. Если это происходит, то используйте датчик генератора.
Примечание:
Если датчик пульсаций реагирует на пульсации от работы
стеклоочистителя, климатической установки, магнитолы и т.п., то
выберите более низкую чувствительность датчика пульсаций (переведите
DIP1 в положение ON – высокий уровень пульсаций), или следите за тем,
чтобы эти устройства не включались при автоматическом запуске.
Если этим пренебречь, то возможно неверное определение системой того,
что двигатель запущен, и неправильная работа блока автоматического
запуска.
3. КРАСНЫЙ/ЧЁРНЫЙ ПРОВОД: отрицательный датчик двери
Когда система стоит в режиме охраны, замыкание красного/чёрного провода на
МАССУ вызовет мгновенный переход СТСТС в режим тревоги. Если датчики дверей
замыкаются на МАССУ, подключите красный/чёрный провод к общему проводу,
соединяющему датчики дверей автомобиля.
Если в автомобиле присутствует система плавного гашения салонного света, то
необходимо включить диод в цепь лампы салонного света
(см. схемы 15 - 19, стр. 32 - 35).
4. КРАСНЫЙ ПРОВОД: положительный датчик двери
Все функции красного/чёрного провода.
Если датчики дверей замыкаются на +12В, подключите красный провод к общему
проводу, соединяющему концевые выключатели дверей автомобиля. При наличии
в автомобиле функции задержки выключения салонного света, схемы
подключения этого провода совпадают со схемами подключения красного/чёрного
провода. Но в этом случае потребуется изменить полярность включения всех
диодов.
5. БЕЛЫЙ/ЧЕРНЫЙ ПРОВОД: отрицательный датчик свечей накаливания
Этот провод используется только в том случае, если автомобиль имеет дизельный
двигатель. При выполнении автоматического запуска двигателя, процессорный
блок не включит стартер до тех пор, пока на этом проводе не пропадет МАССА.
Подключите Белый/черный провод к проводу лампы индикации прогрева
свечей накаливания на приборной панели или к проводу под капотом, на котором
появляется МАССА на время прогрева свечей.
Примечание:
Не используйте коричневый/черный провод, если автомобиль имеет
бензиновый двигатель.
6. БЕЛЫЙ ПРОВОД: положительный датчик свечей накаливания
Все функции белого/черного провода.
Подключите белый провод к проводу лампы индикации прогрева свечей
MAGICAR - A
25
