4
Установка датчика удара
Установку датчика удара произведите согласно инструкции по установке
на это устройство.
Порядок регулировки датчика удара SG-202 подробно описан в
Руко-
водстве пользователя (см. Дистанционная регулировка датчика удара).
Подключение передатчика пейджера
Подключение датчика объема
Подключите передатчик пейджера согласно схеме.
При использовании специального трехзонного пейджера производства
фирмы “Альтоника” (например, GUARD RP-12 èëè REEF® PAGE-100) третий,
четвертый и пятый уровни специального программирования включаются по же-
ланию владельца автомобиля. При использовании другого пейджера они долж-
ны быть выключены.
Двухзонный датчик объема подключается к разъему Х4 блока управле-
ния. Функциональное назначение контактов
разъема Х4 блока управления
(нумерация слева направо):
1 - питание датчика +12 В;
2 - общий 0 В (корпус);
3 - сигнальный вход тревожного уровня;
4 - сигнальный вход предупредительного уровня.
Сигнальные входы рассчитаны на низкий активный уровень (например,
открытый коллектор n-p-n).
Если датчик объема реагирует при постановке на охрану на действие ме-
ханизмов, управляемых программируемыми каналами, включите задержку контроля
датчиков удара и объема на 40 с (одиннадцатый уровень специального программи-
рования).
Если работа пейджера вызывает срабатывание датчика объема, включите два-
дцать пятый уровень специального программирования. При этом состояние датчи-
ков удара и объема во время работы пейджера не контролируется, а в режиме пре-
дупреждения будут подаваться трехкратные звуковые и световые сигналы.
Программируемые каналы могут использоваться для управления различ-
ными устройствами. Перед использованием каналы
должны
быть запрограм-
мированы (см. Программирование каналов в Руководстве пользователя).
Программируемые каналы
Нормально
замкнут
Нормально
разомкнут
Управление
запиранием
Реле
запирания
Реле
отпирания
Нормально
замкнут
Нормально
разомкнут
Управление
отпиранием
13
16
14
17
20
19

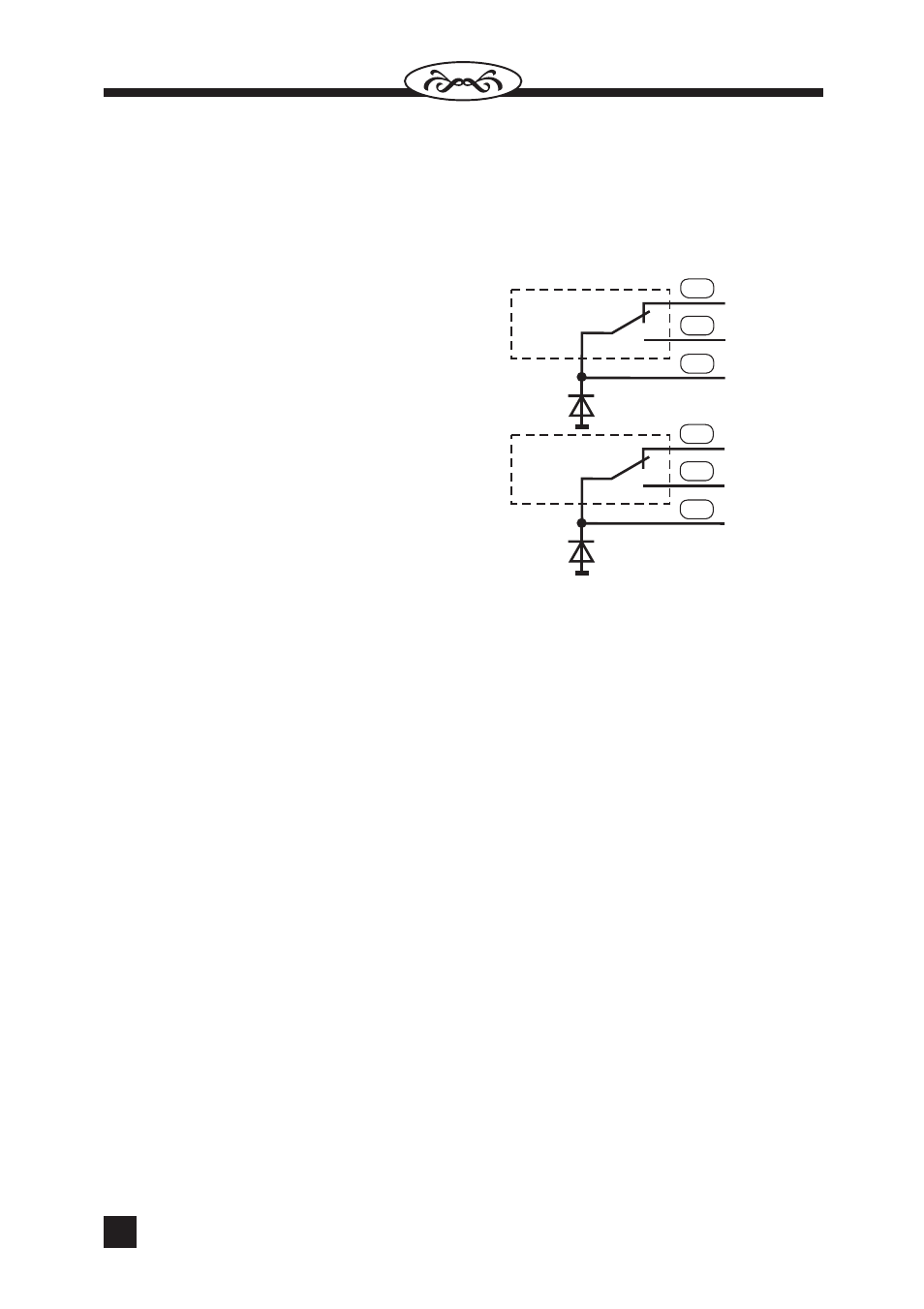

Подключение замков дверей
Система REEF® позволяет управлять
дверными замками различных типов
и с
разной длительностью управляющего сигна-
ла. Ниже приведена схема выходных цепей
управления дверными замками.
Выбор
длительности
управляющего
сигнала 0,8 с или 5 с см. шестой уровень
специального программирования.
