8
Элемент системы автомобиля, цепь которого блокируется, необходимо
подключать к выводу 30 дистанционно управляемого реле.
Дистанционно управляемые реле HOOK-UP® и реле WAIT UР®
рассчитаны на блокировку цепей с током не более 20 А. Для
блокировки цепей с большим током необходимо использовать до-
полнительное реле.

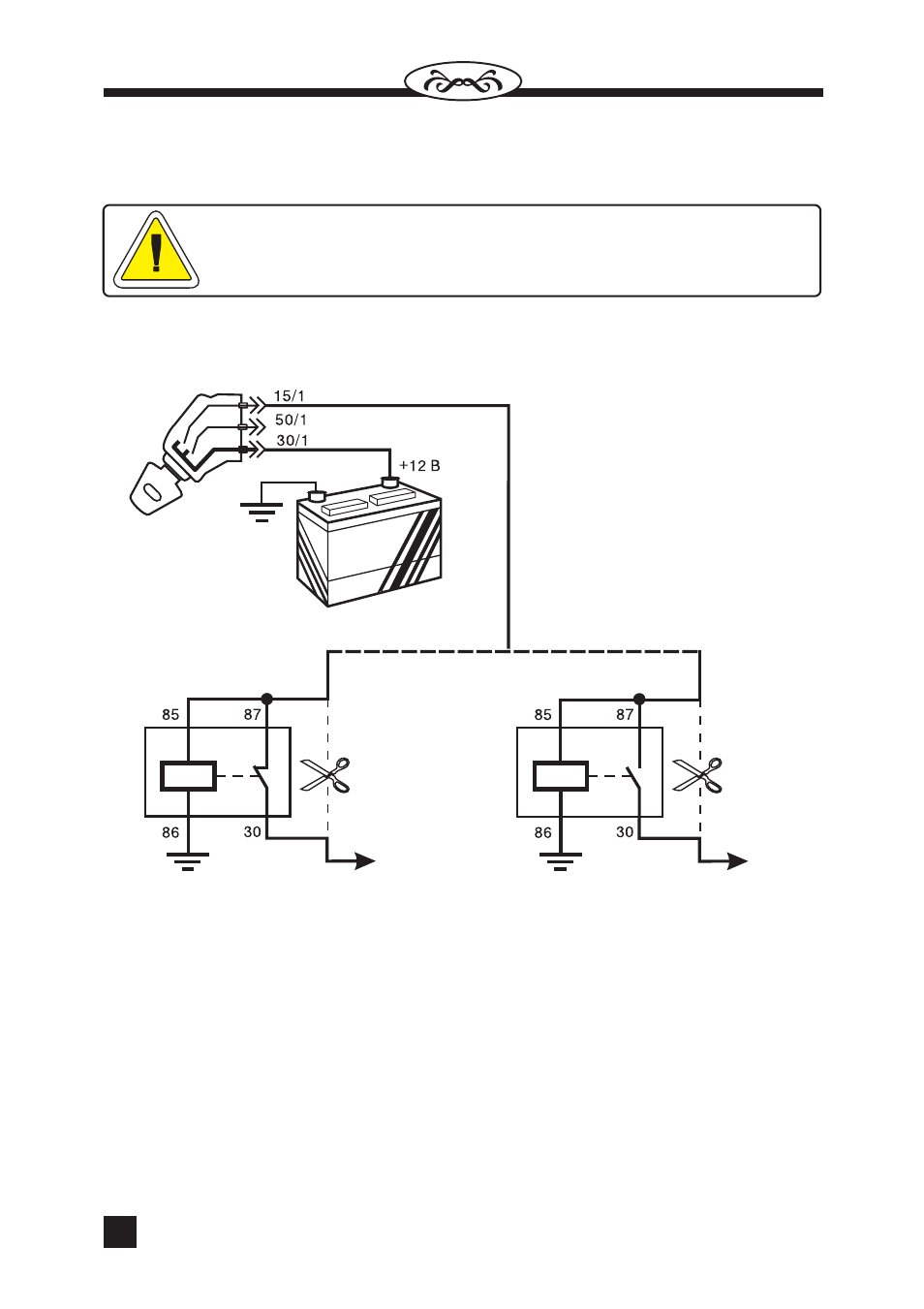

Ниже приведены схемы подключения дистанционно управляемых реле
HOOK-UP® и реле WAIT UР®.
Блокировка зажигания
Замок
зажигания
К блоку
зажигания
Вариант ¹1 Вариант ¹2
К блоку
зажигания
Аккумулятор
автомобиля
Дистанционно управляемое
реле HOOK-UP òèï Z è WAIT UP
Дистанционно управляемое
реле HOOK-UP òèï A, B, C
