Установка индикатора системы
Установка кнопки VALET
Установка датчика удара
Подключение замков дверей
Установите индикатор системы на приборной панели в месте, обеспечи-
вающем необходимый обзор.
Установите кнопку VALET на приборной панели в
месте, обеспечиваю-
щем удобство пользования.
Установку датчика удара произведите согласно инструкции по установке
на это устройство.
Порядок регулировки датчика удара SG-202 подробно описан в
Руко-
водстве пользователя (см. Дистанционная регулировка датчика удара).
Подключение передатчика пейджера
Подключение датчика объема
Подключите передатчик пейджера согласно схеме.
При
использовании
специального
трехзонного
пейджера производст-
ва фирмы “Альтоника” (например, GUARD RP-12 èëè REEF® PAGE-100) тре-
тий, четвертый и пятый уровни специального программирования включаются
по желанию владельца автомобиля. При использовании другого пейджера они
должны быть выключены.
Двухзонный датчик объема подключается к разъему Х4 блока управле-
ния. Функциональное назначение контактов
разъема Х4 блока управления
(нумерация слева направо):
1 - питание датчика +12 В;
2 - общий 0 В (корпус);
3 - сигнальный вход тревожного уровня;
4 - сигнальный вход предупредительного уровня.
Сигнальные входы рассчитаны на низкий активный уровень (например,
открытый коллектор n-p-n).
Если датчик объема не успевает выйти на рабочий режим к началу
реагирования на него системы, включите задержку контроля датчиков удара и
объема на 40 с (одиннадцатый уровень специального программирования).
Система REEF® позволяет управлять
дверными замками различных типов
и с
разной длительностью управляющего сигна-

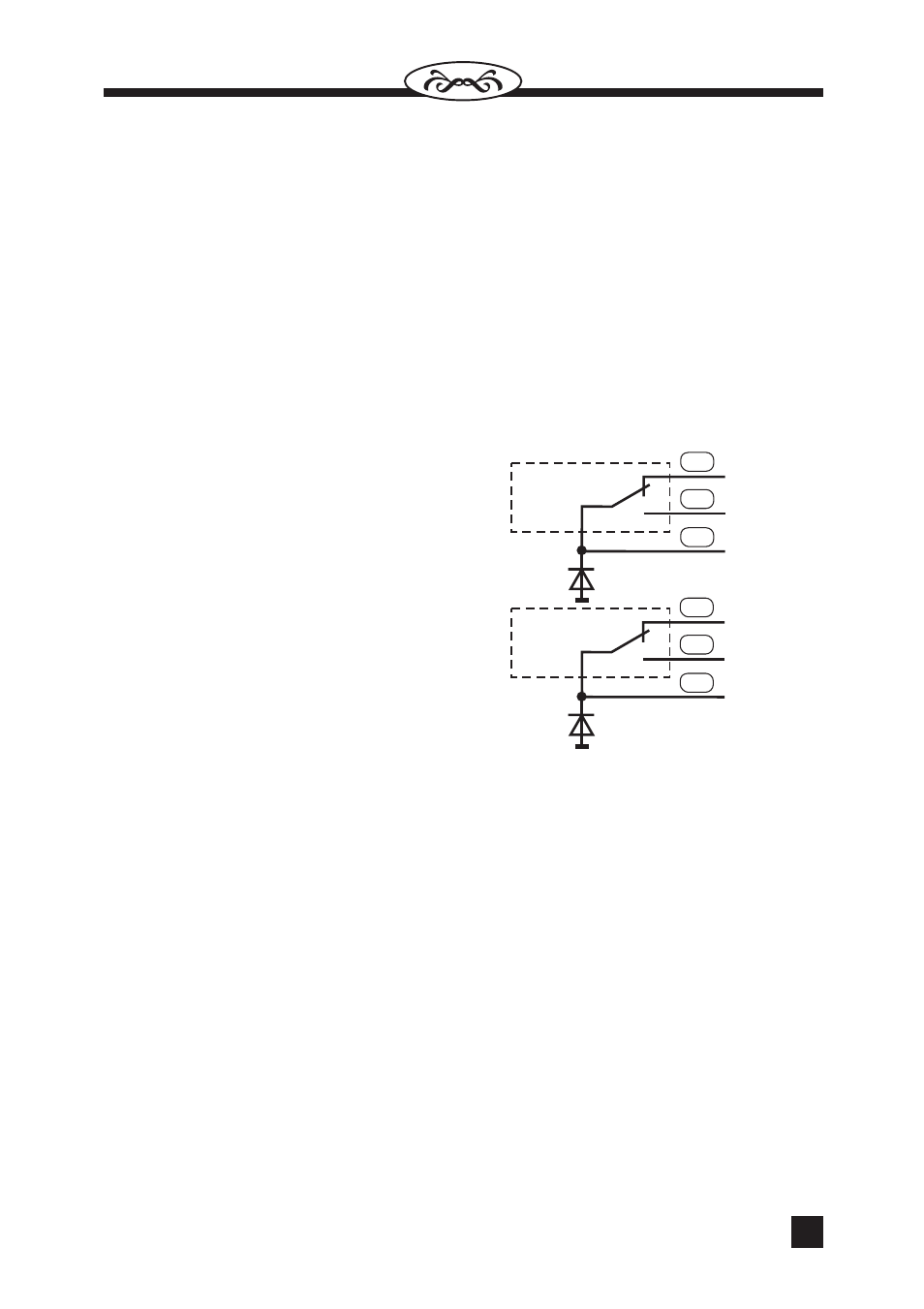

ла. Ниже приведена схема выходных цепей
управления дверными замками.
Выбор
длительности
управляющего
сигнала 0,8 с или 5 с см. шестой уровень
специального программирования.
Нормально
замкнут
Нормально
разомкнут
Управление
запиранием
Реле
запирания
Реле
отпирания
Нормально
замкнут
Нормально
разомкнут
Управление
отпиранием
