11 Приложение
VEGAFLEX 82 • Profibus PA
44220-R
U-130930
1
2 A B
1
2
3
4
5
6
3
4
5
6
6
12
10
8
4
2
0
3
6
5
4
2
1
0
0 5 10 15 20 25 30 35 0 5 10 15 20 25 30 35

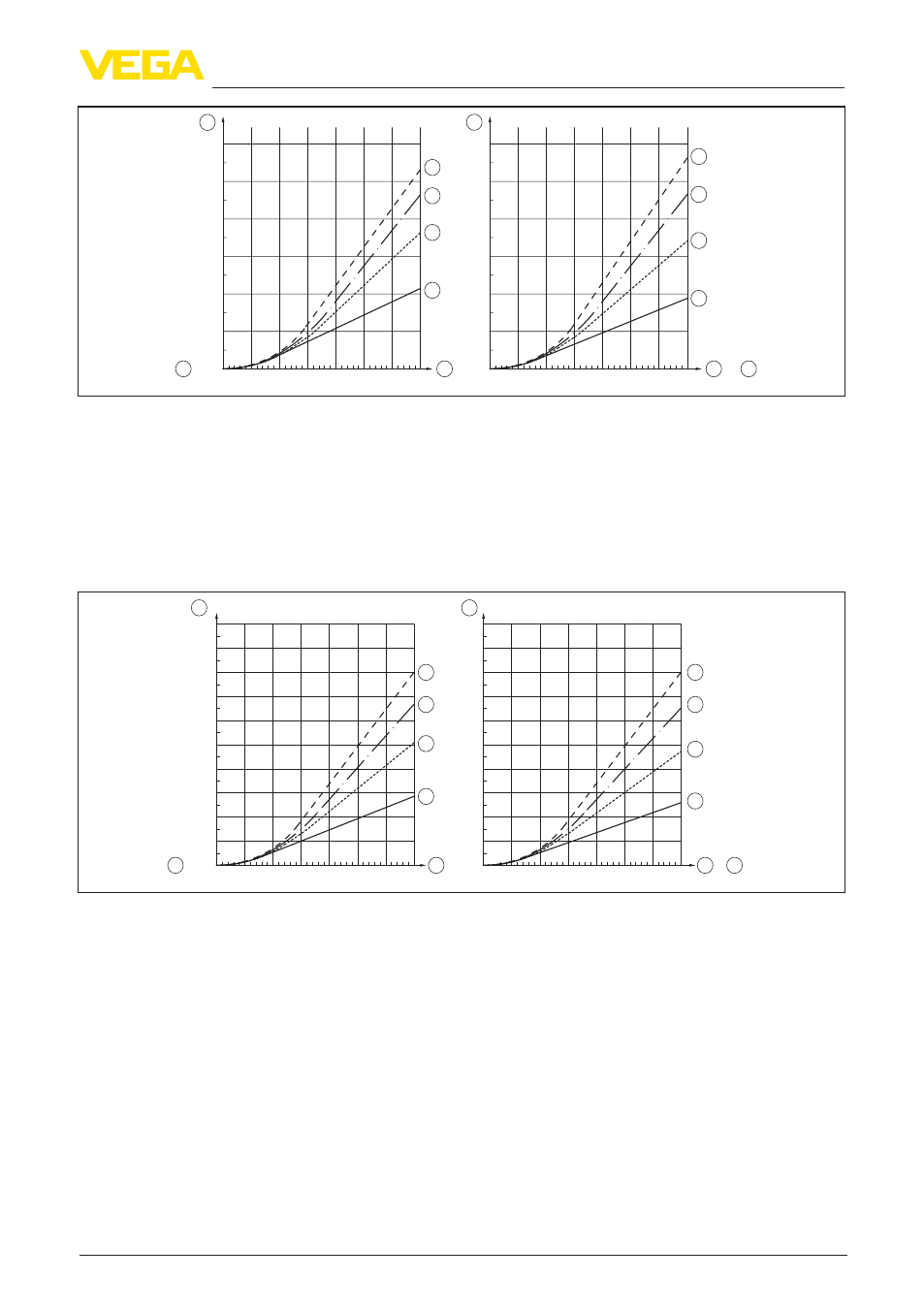

Рис. 53: Максимальная растягивающая нагрузка на зерне и пластиковых гранулах - трос: ø 4 мм (0.157 in)
A Зерно
B Пластиковые гранулы
1 Растягивающая сила, кН (значение должно быть умножено на коэффициент надежности 2)
2 Длина троса, м
3 Диаметр емкости 12 м (39.37 ft)
4 Диаметр емкости 9 м (29.53 ft)
5 Диаметр емкости 6 м (19.69 ft)
6 Диаметр емкости 3 м (9.843 ft)
1
2 C D
1
2
3
4
5
6
3
4
5
6
20
18
16
14
12
10
8
6
4
2
20
18
16
14
12
10
8
6
4
2
0 0
0 5 10 15 20 25 30 35 0 5 10 15 20 25 30 35
Рис. 54: Максимальная растягивающая нагрузка на песке и цементе - трос: ø 4 мм (0.157 in)
C Песок
D Цемент
1 Растягивающая сила, кН (значение должно быть умножено на коэффициент надежности 2)
2 Длина троса, м
3 Диаметр емкости 12 м (39.37 ft)
4 Диаметр емкости 9 м (29.53 ft)
5 Диаметр емкости 6 м (19.69 ft)
6 Диаметр емкости 3 м (9.843 ft)
