40
6 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 82 • Profibus PA
44220-R
U-130930
Внимание!
Если выбрана кривая линеаризации, измерительный сигнал
более не будет обязательно линейным по отношению к уровню
заполнения. Это следует учитывать, особенно при установке
точки переключения предельного сигнализатора.
Далее нужно ввести значения для емкости, например высоту
емкости и коррекцию патрубка.
При нелинейной форме емкости, введите высоту емкости и
коррекцию патрубка.
Для высоты емкости нужно ввести полную высоту емкости.
Для коррекции патрубка нужно ввести высоту патрубка над
верхним краем емкости. Если патрубок лежит ниже верхнего
края емкости, то это значение вводится с отрицательным
знаком.
+
h
D
- h

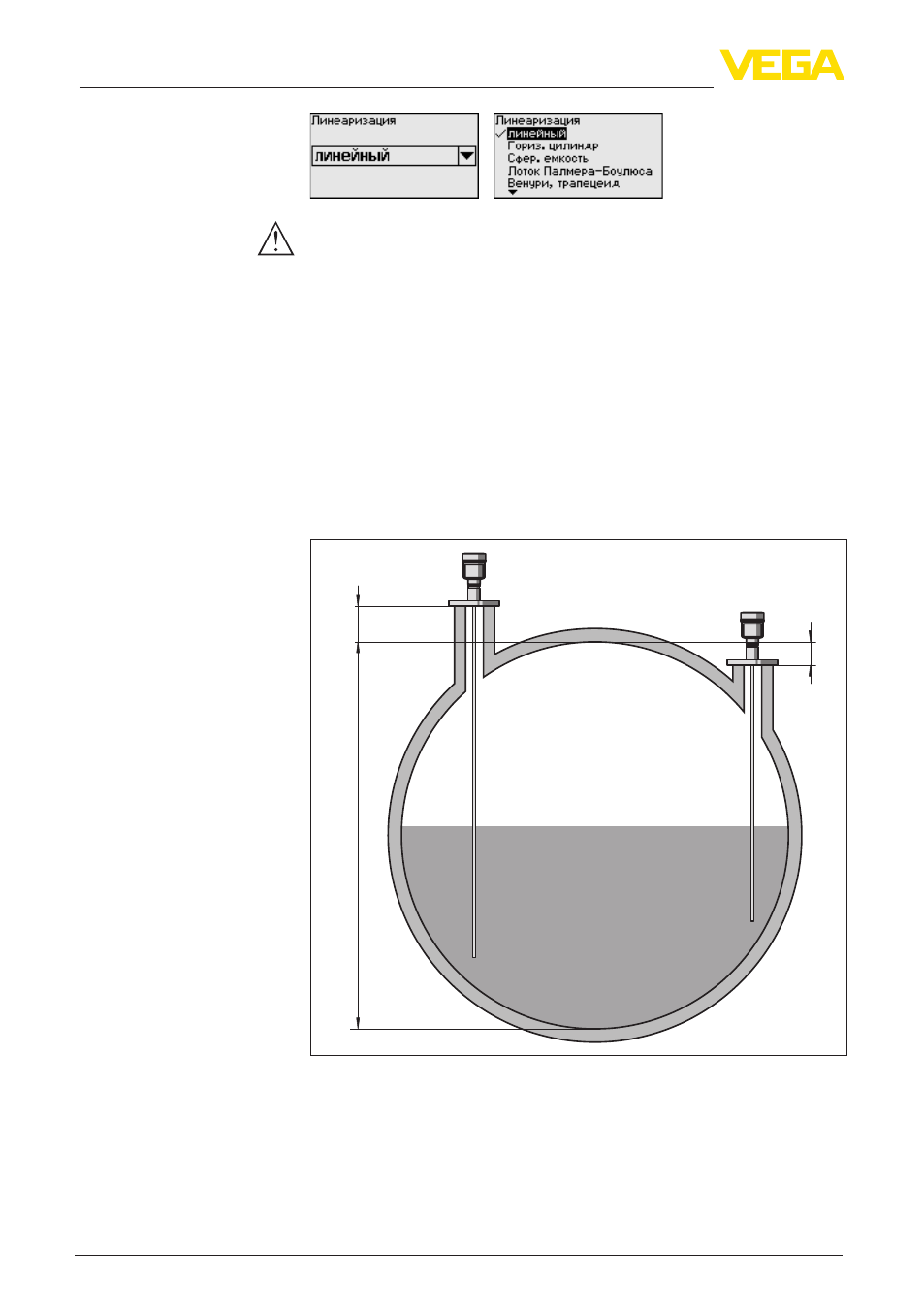

Рис. 28: Высота емкости и значение коррекции патрубка
D Высота емкости
+h Положительное значение коррекции патрубка
-h Отрицательное значение коррекции патрубка
