4 Монтаж
VEGAFLEX 82 • Profibus PA
44220-R
U-130930

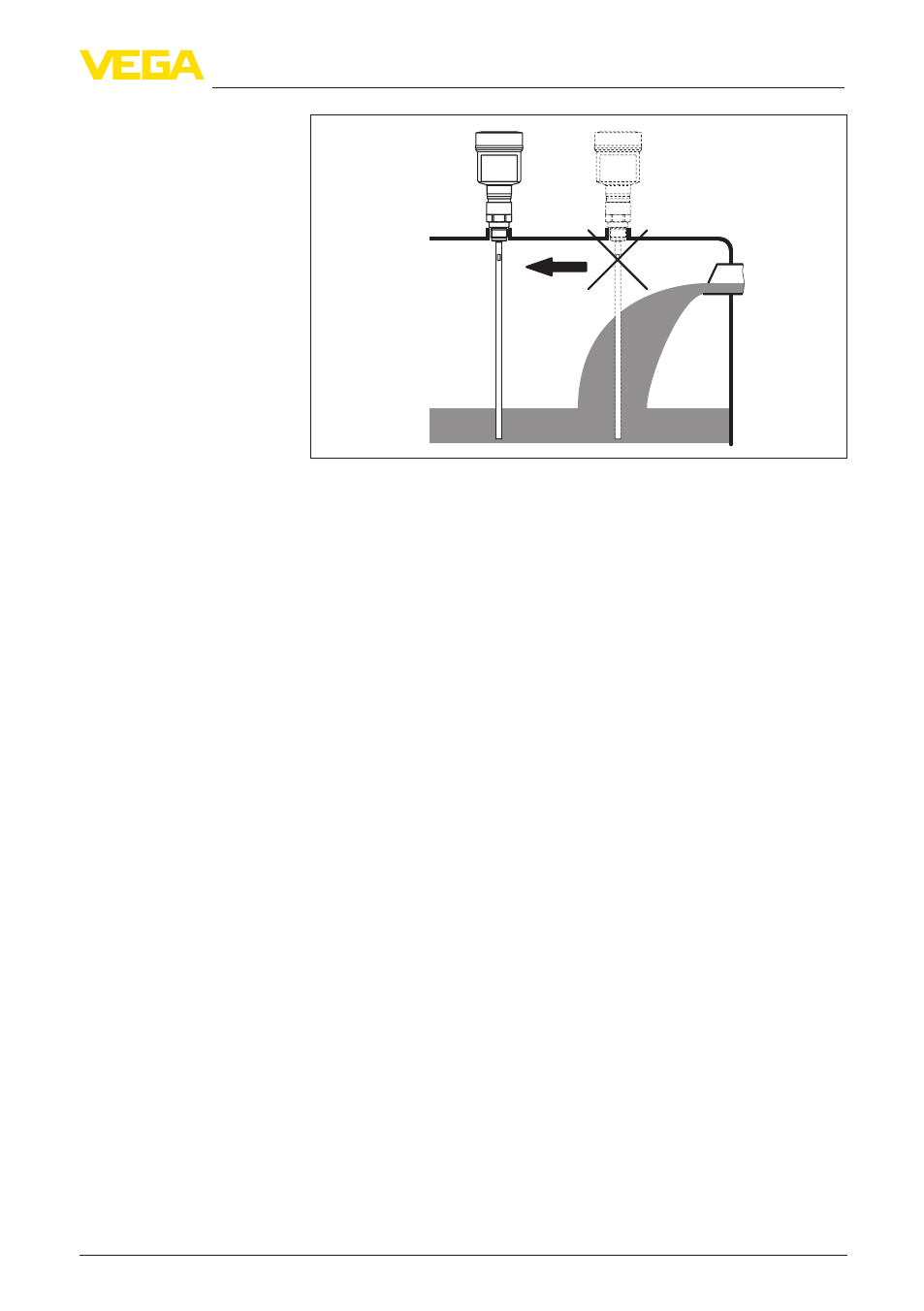

Рис. 10: Монтаж датчика при втекающем продукте
Базовой плоскостью измерительного диапазона датчиков
является уплотнительная поверхность присоединительной
резьбы или фланца.
Следует учитывать, что под базовой плоскостью и, при
определенных условиях, на конце измерительного зонда
имеется некоторое минимальное расстояние, в пределах
которого измерение невозможно (блокированное расстояние).
Так, длина троса до самого конца может использоваться только
при измерении на проводящих жидкостях. Блокированные
расстояния для различных измеряемых сред см.в гл.
"Технические данные". Заводская установка прибора выполнена
относительно диапазона измерения на воде.
На емкостях с пониженным или избыточным давлением следует
уплотнить присоединение. Материал уплотнения должен быть
стойким к измеряемой среде и температуре процесса.
Макс. допустимое давление см. в п. "Технические данные" или на
типовом шильдике датчика.
Если имеется опасность касания тросового зонда о стенку
емкости во время работы из-за волнения продукта или действия
мешалки, то трос следует закрепить.
Для этого в натяжном грузе имеется внутренняя резьба (M12)
для установки рым-болта (вариант, арт. № 2.27423).
При фиксации тросовый зонд сильно натягивать не
рекомендуется. Следует избегать растягивающих нагрузок на
трос.
Следует исключить неопределенные соединения с емкостью,
т.е. соединение должно быть или надежно заземлено, или
надежно изолировано. Любое неопределенное изменение этого
условия ведет к ошибкам измерения.
Диапазон измерения
Давление
Фиксация
