Трос-ø 4: шестигранник под ключ 3
Трос-ø 6, трос-ø 8: шестигранник под ключ 4
3. Трос: вывернуть стопорные штифты.
4. Трос: вынуть трос из натяжного груза.
5. Режущим диском или пилой по металлу обрежьте трос/
стержень по метке. Для троса учитывайте данные на
следующем рисунке.
6. Трос: трос вставить внутрь груза в соответствии с чертежом.
Тросы с пластиковым покрытием: покрытие, в соответствии
с чертежом, удалить на 70 мм (2.76 in).
7. Трос: трос закрепить тремя стопорными штифтами, момент
затяжки 20 Нм (14.75 lbf in)
Трос-ø 4: 7 Нм (5.16 lbf ft)
Трос-ø 6, трос-ø 8: 20 Нм (14.75 lbf ft)
8. Ввести новую длину троса/стержня и заново выполнить
установку минимума и максимума (См. "Установка Min и
Установка Max").
3
1
2
2
A
B
45 mm (1.77"
)
150 mm (5.91"
)
70 mm (2.76"
)
150 mm (5.91"
)

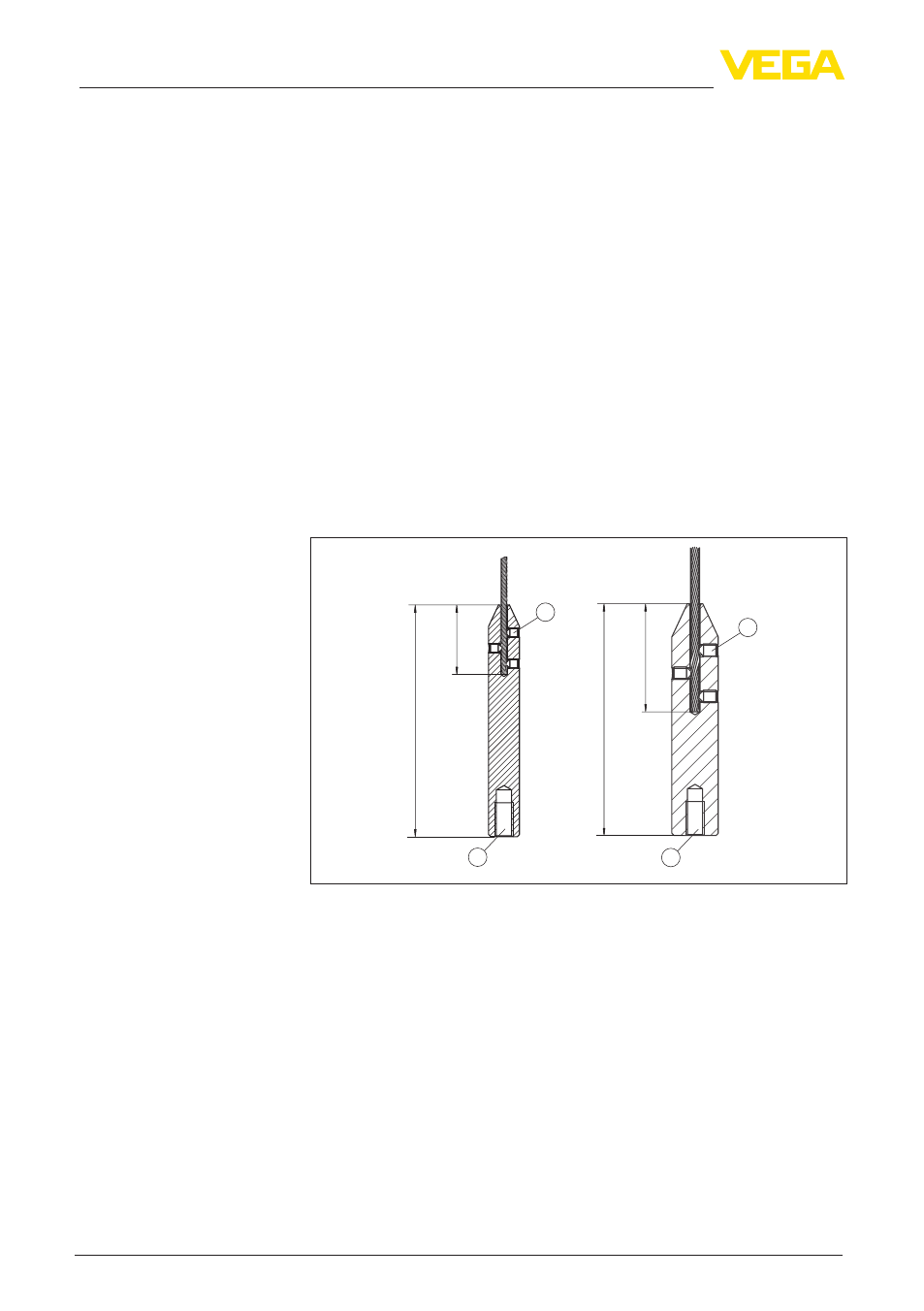

Рис. 52: Укорачивание измерительного троса
A Натяжной груз - трос-ø 4 mm
B Натяжной груз - трос-ø 6 mm
1 Стопорные штифты
2 Резьба M12 для рым-болта
3 Стопорные штифты
9.7 Обновление ПО
Для обновления ПО необходимо следующее:
•
Датчик
•
Питание
•
Интерфейсный адаптер VEGACONNECT
•
ПК с ПО PACTware
•
Файл с актуальным ПО датчика
