6 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 82 • Profibus PA
44220-R
U-130930

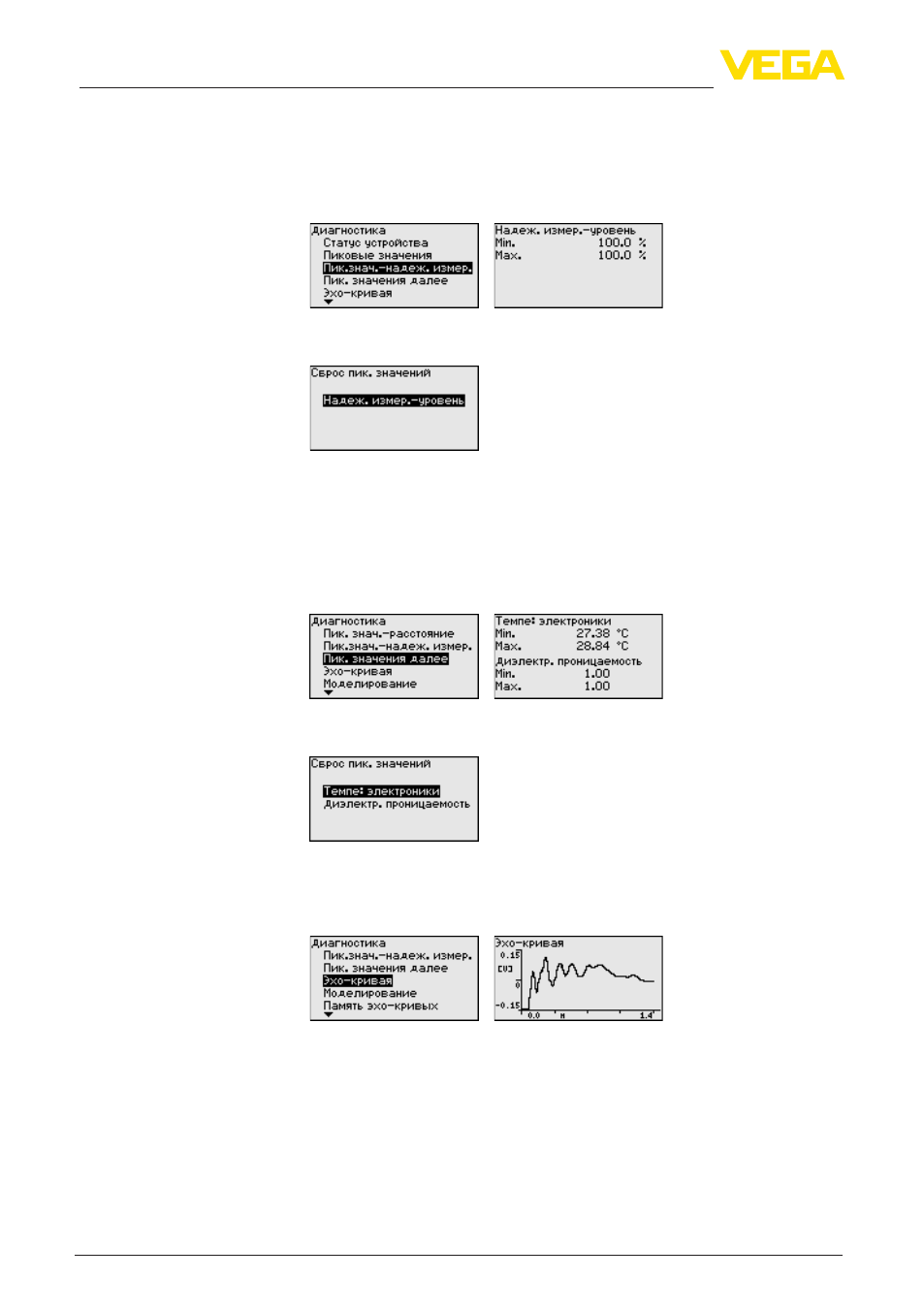

На измерение могут влиять условия процесса. В этом пункте
меню индицируется надежность измерения уровня в виде
процентного значения. Чем выше это значение, тем надежнее
работает измерение. При надежном измерении значения будут
> 90 %.
В следующем окне можно выполнить сброс указателя пиковых
значений.
В датчике сохраняются минимальное и максимальное
измеренные значения. Эти значения индицируются через меню
"Пиковые значения далее".
В этом пункте меню могут индицироваться пиковые значения
температуры электроники, а также диэлектрической
проницаемости.
В следующем окне можно выполнить отдельный сброс каждого
из этих указателей пиковых значений.
"Эхо-кривая" показывает уровень эхосигналов в пределах
диапазона измерения в V. Уровень сигнала позволяет оценить
качество измерения.
Посредством следующих функций можно увеличить участок
эхо-кривой.
•
"X-Zoom": функция увеличения для измеренного расстояния
•
"Y-Zoom": 1-, 2-, 5- и 10-кратное увеличение сигнала в "V"
•
"Unzoom": возврат к изображению в пределах номинального
диапазона измерения с однократным увеличением
Диагностика - Пиковые
значения далее
Диагностика - Эхо-кри-
вая
