69
11 Приложение
VEGABAR 81 • 4 … 20 mA
45025-R
U-131107
Корпус
~ 69 mm
(2.72")
ø 79 mm
(3.11")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 116 mm
(4.57")
116 mm (4.57"
)
M20x1,5
M20x1,5/
½ NPT
~ 69 mm
(2.72")
ø 79 mm
(3.11")
117 mm (4.61"
)
M20x1,5/
½ NPT
~ 59 mm
(2.32")
ø 80 mm
(3.15")
112 mm (4.41"
)
M20x1,5/
½ NPT
ø 86 mm
(3.39")
1
2
4
3
5
104 mm (4.1")
M20x1,5/
½ NPT
~ 59 mm
(2.3")
ø 80 mm
(3.15")

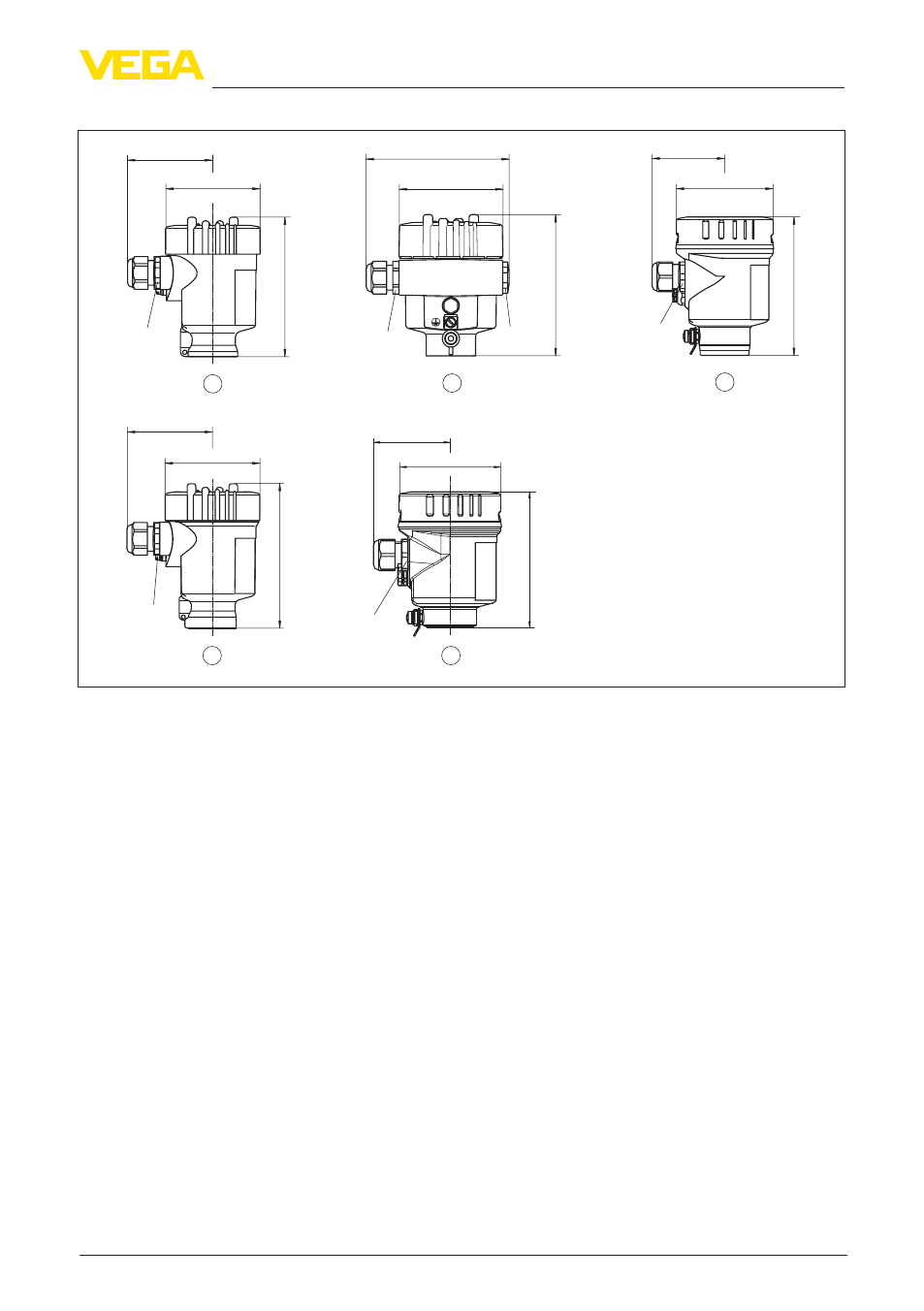

Рис. 31: Исполнения корпуса со степенью защиты IP 66/67 и IP 66/68 (0,2 bar)
1 Пластиковый корпус
2 Алюминиевый корпус
3 Корпус из нержавеющей стали, электрополированный
4 Корпус из нержавеющей стали, точное литье
5 Корпус из нержавеющей стали, электрополированный IP 69K
