6 Начальная установка с помощью модуля индикации и настройки
VEGABAR 81 • 4 … 20 mA
45025-R
U-131107
Если установка выполняется с заполнением емкости, просто
ввести измеренное значение, показанное внизу на дисплее.
Для демпфирования вызванных условиями процесса колебаний
измеренных значений в данном меню можно установить время
интеграции в пределах 0 … 999 сек. Шаг составляет 0,1 сек.
Заводская установка времени интеграции: 0,1 s (в зависимости
от типа датчика).
Линеаризация требуется для всех емкостей, объем которых
изменяется нелинейно с увеличением уровня заполнения,
например горизонтальных цилиндрических или сферических
емкостей, если необходима индикация в единицах объема.
Для таких емкостей имеются соответствующие кривые
линеаризации, которые задают отношение между уровнем
заполнения в процентах и объемом емкости. Линеаризация
действует для индикации измеренных значений и для токового
выхода.
Осторожно!
При применении датчика в системе защиты от переполнения по
WHG необходимо учитывать следующее:
Если выбрана кривая линеаризации, измерительный сигнал
более не будет обязательно линейным по отношению к уровню
заполнения. Это следует учитывать, особенно при установке
точки переключения предельного сигнализатора.
В меню "Токовый выход" задаются все свойства токового
выхода.
У устройств со встроенным вторым токовым выходом свойства
каждого токового выхода устанавливаются индивидуально.
Дальнейшее описание действительно для установки обоих
токовых выходов.
В меню "Ток. выход - режим" задается выходная характеристика
и состояние токового выхода при неисправностях.
Заводская установка: выходная характеристика 4 … 20 mA,
состояние отказа < 3,6 mA.

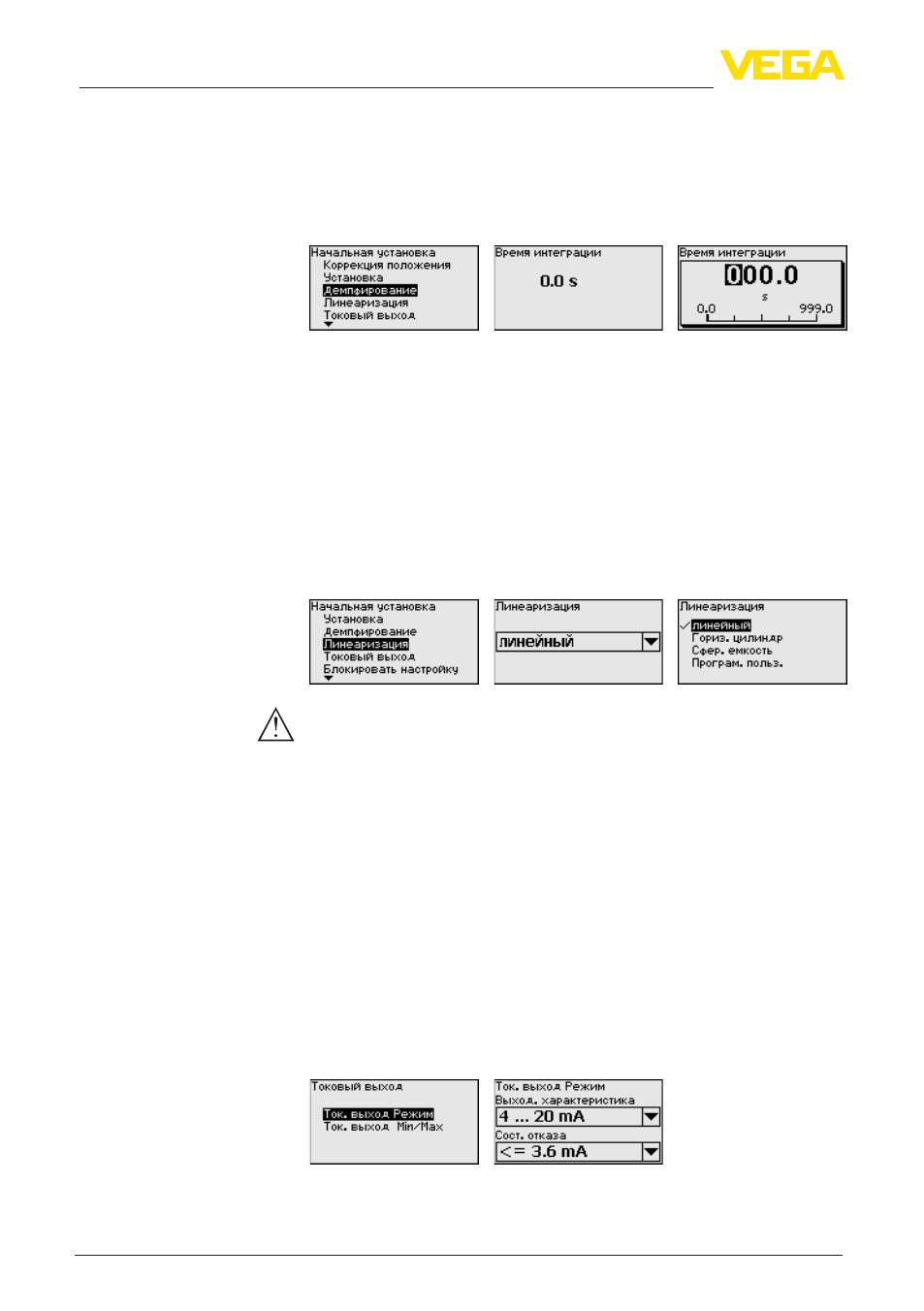

Начальная установка -
Демпфирование
Начальная установка -
Линеаризация
Начальная установка -
Токовый выход
Начальная установка
- Токовый выход 1 и 2
(режим)
