6 Начальная установка с помощью модуля индикации и настройки
VEGABAR 81 • 4 … 20 mA
45025-R
U-131107
При превышении интервала установки на дисплее появится
сообщение "Значение вне пределов". Можно отменить ввод
нажатием [ESC], либо принять показанное предельное значение
клавишей [OK].
Установка диапазона выполнена.
Выполнить следующее:

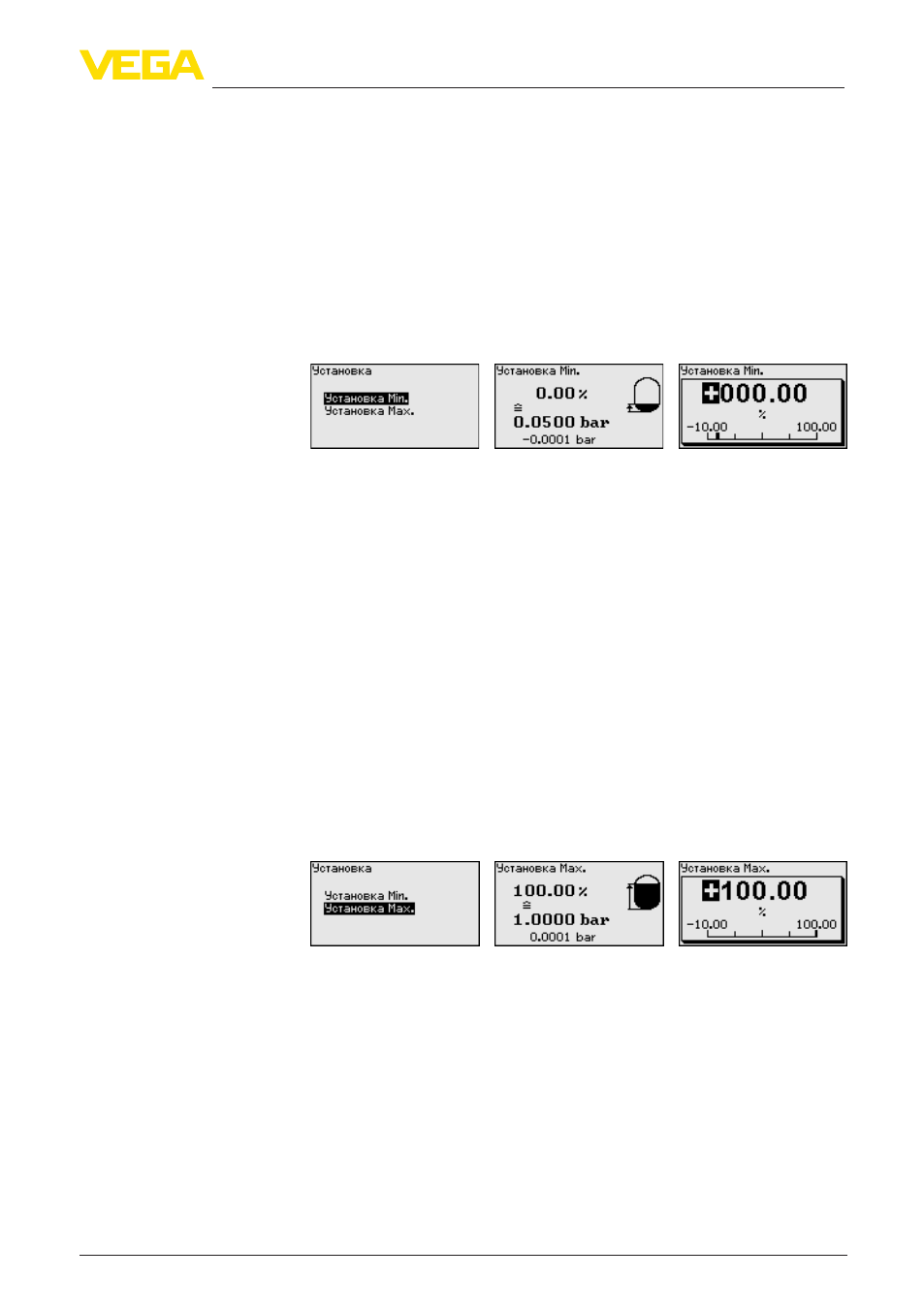

1. Клавишей "[->]" выбрать меню Начальная установка и
подтвердить нажатием [OK]. Клавишей [->] выбрать меню
"Установка", затем "Установка Min" и подтвердить нажатием
[OK].
2. Клавишей [OK] перейти к редактированию процентного
значения, клавишей [->] поставить курсор на редактируемую
позицию.
3. Клавишей [+] установить желаемое процентное значение
(например 10 %) и сохранить нажатием [OK]. Курсор теперь
переходит на позицию редактирования значения давления.
4. Ввести соответствующее значение давления для уровня Min.
(например 0 mbar).
5. Сохранить установку нажатием [OK] и клавишами [ESC] и
[->] перейти к установке Max.
Установка Min выполнена.
Если установка выполняется с заполнением емкости, просто
ввести измеренное значение, показанное внизу на дисплее.
Выполнить следующее:
1. Клавишей [->] выбрать пункт меню Установка Max и
подтвердить нажатием [OK].
2. Клавишей [OK] перейти к редактированию процентного
значения, клавишей [->] поставить курсор на редактируемую
позицию.
3. Клавишей [+] установить желаемое процентное значение
(например 90 %) и сохранить нажатием [OK]. Курсор теперь
переходит на позицию редактирования значения давления.
4. Ввести значение давления, соответствующее процентному
значению для полной емкости (например 900 mbar).
5. Сохранить установку нажатием [OK].
Установка Max выполнена.
Начальная установка -
Установка Min - Уровень
Начальная установка -
Установка Max - Уровень
