16
4 Монтаж
VEGABAR 81 • 4 … 20 mA
45025-R
U-131107
4.3 Измерение давления
Соблюдайте следующее указание по измерительной схеме:
•
Устройство монтировать выше места измерения
В этом случае возможный конденсат будет стекать в рабочую
линию.
1
2
3

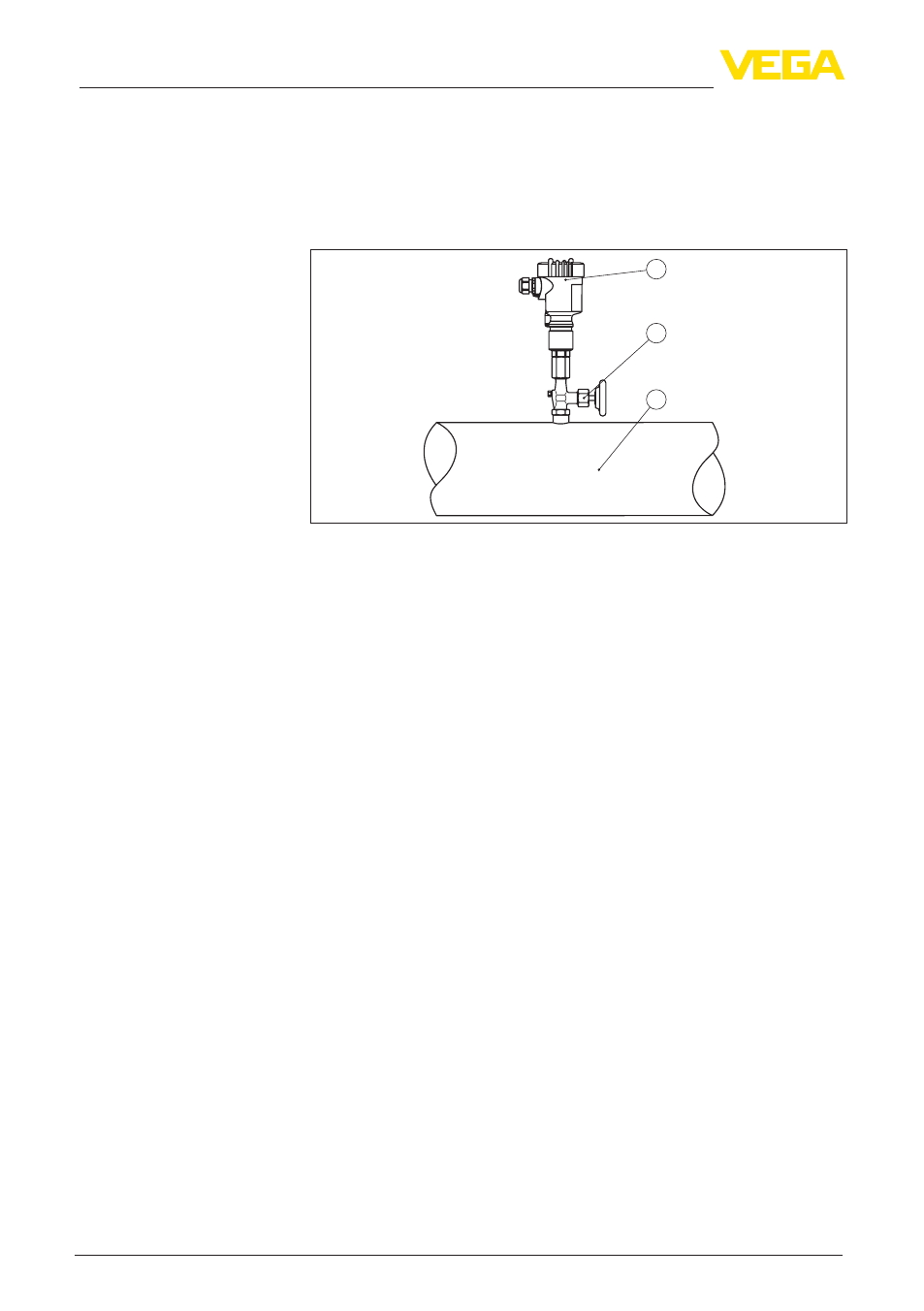

Рис. 9: Измерительная схема для измерения давления газов в
трубопроводах
1 VEGABAR 81
2 Запорный вентиль
3 Трубопровод
Соблюдайте следующие указания по измерительной схеме:
•
Подключать через сифон
•
Сифон не изолировать
•
Перед пуском в эксплуатацию сифон заполнить водой
Схема установки для
измерения на газах
Схема установки для
измерения на паре
