61

11 Приложение

VEGABAR 81 • 4 … 20 mA

45025-R

U-131107

Пусковой ток

Ʋ до 5 мс после включения

≤ 3,6 mA

Ʋ от 5 мс до 5 с после включения

≤ 10 mA

Ʋ от 5 с до 10 с после включения

Установленный ток неисправности

Нагрузка

Нагрузку см. в п. "Питание"

Демпфирование (63 % входной вели-

чины), устанавливаемое

0 … 999 s

Индицируемое значение - модуль индикации и настройки

2)

Ʋ Индицируемое значение 1

Давление в bar/mbar

Ʋ Индицируемое значение 2

Давление в bar/mbar

Выходная величина - второй токовый выход
Данные по рабочему напряжению см. в п. "Питание"
Выходной сигнал

4 … 20 mA (пассивный)

Диапазон выходного сигнала

3,8 … 20,5 mA (заводская установка)

Разрешающая способность сигнала

0,3 µA

Сигнал неисправности - токовый

выход (устанавливаемый)

Последнее действит. измеренное значение, ≥ 21 mA,

≤ 3,6 mA

Макс. выходной ток

21,5 mA

Пусковой ток

≤ 10 mA в течение 5 мс после включения, ≤ 3,6 mA

Нагрузка

Сопротивление нагрузки см. в п. "Питание"

Демпфирование (63 % входной вели-

чины), устанавливаемое

0 … 999 s

Динамическая характеристика выхода
Время запуска прибл.

10 s

90 %

100 %

10 %

t

t

T

A

t

t

S

2

1

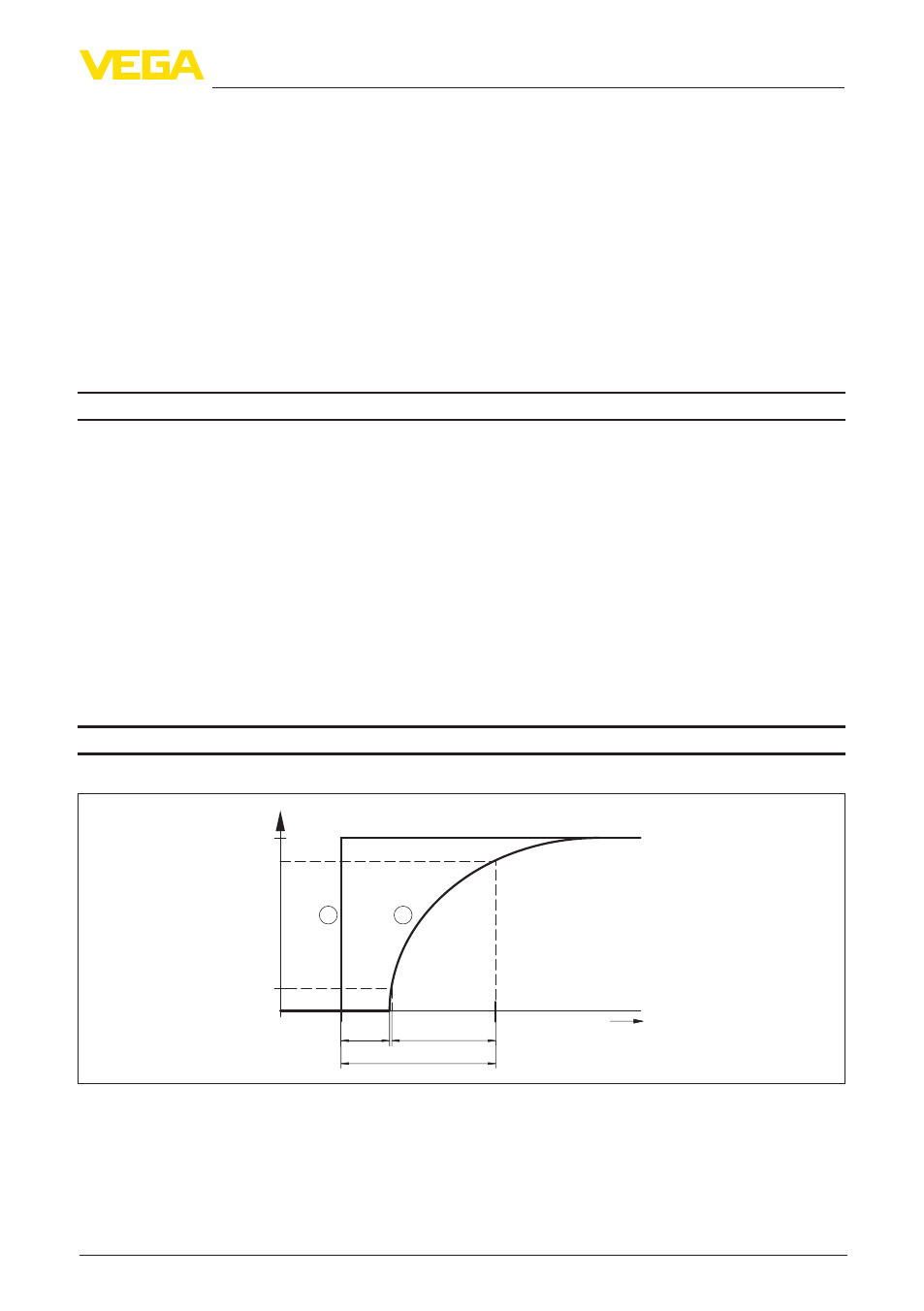

Рис. 29: Скачкообразное изменение параметров процесса. t

T

: время нечувствительности; t

A

: время

нарастания; t

S

: время реакции на скачкообразное изменение

1 Параметр процесса

2 Выходной сигнал

2)

Индицируемые значения могут присваиваться произвольно
