11 Приложение
VEGABAR 82 • Profibus PA
45031-R
U-131205
Динамические параметры, в зависимости от заполняющей среды, температуры или изоли-
рующей диафрагмы
90 %
100 %
10 %
t
t
T
A
t
t
S
2
1

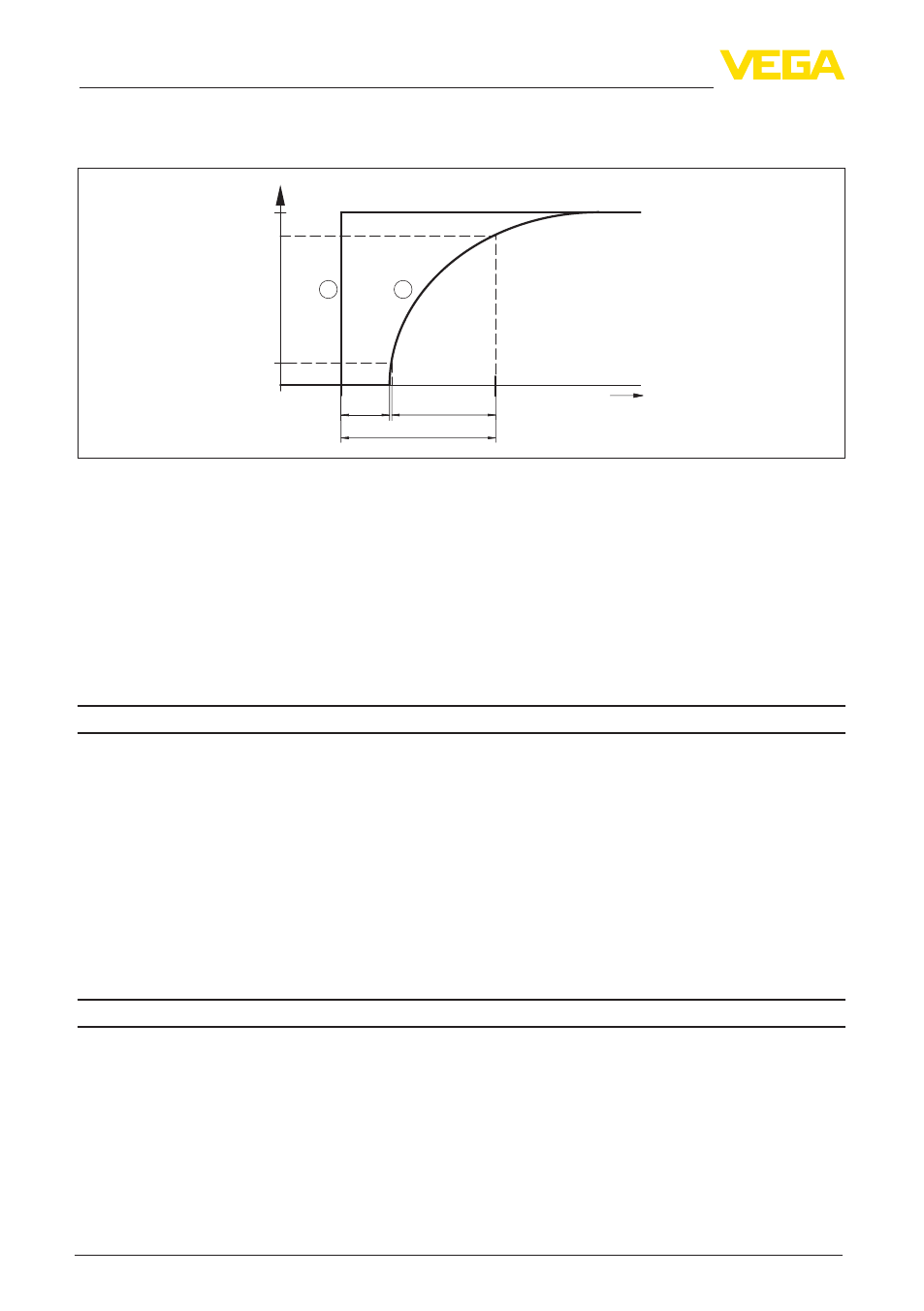

Рис. 40: Состояние при скачкообразном изменении параметров процесса. t
T
: время нечувствительности;
t
A
: время нарастания; t
S
: время реакции на скачкообразное изменение
1 Параметр процесса
2 Выходной сигнал
Время нечувствительности
< 45 ms
Время нарастания сигнала
> 35 ms (10 … 90 %)
Время реакции на скачок
> 80 ms (ti: 0 s, 10 … 90 %)
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Дополнительное выходное значение - температура
Формирование сигнала осуществляется через выходной сигнал HART в многоточечном
режиме, Profibus PA, Foundation Fieldbus и Modbus.
Диапазон
-60 … +150 °C (-76 … +302 °F)
Разрешающая способность
< 0,2 K
Точность
Ʋ в диапазоне 0 … +100 °C
(+32 … +212 °F)
±2 K
Ʋ в диапазоне -60 … 0 °C
(-76 … +32 °F) и +100 … +150 °C
(+212 … +302 °F)
typ. ±4 K
Эталонные условия и влияющие величины (по DIN EN 60770-1)
Эталонные условия по DIN EN 61298-1
Ʋ Температура
+15 … +25 °C (+59 … +77 °F)
Ʋ Относительная влажность
45 … 75 %
Ʋ Давление воздуха
860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Определение характеристики
Установка граничной точки по IEC 61298-2
Характеристика
Линейная
Базовое монтажное положение
Вертикальное, мембрана смотрит вниз
