27
5 Подключение к источнику питания
VEGABAR 82 • Profibus PA
45031-R
U-131205
+
Bus
2
1
2
( )
(-)
1

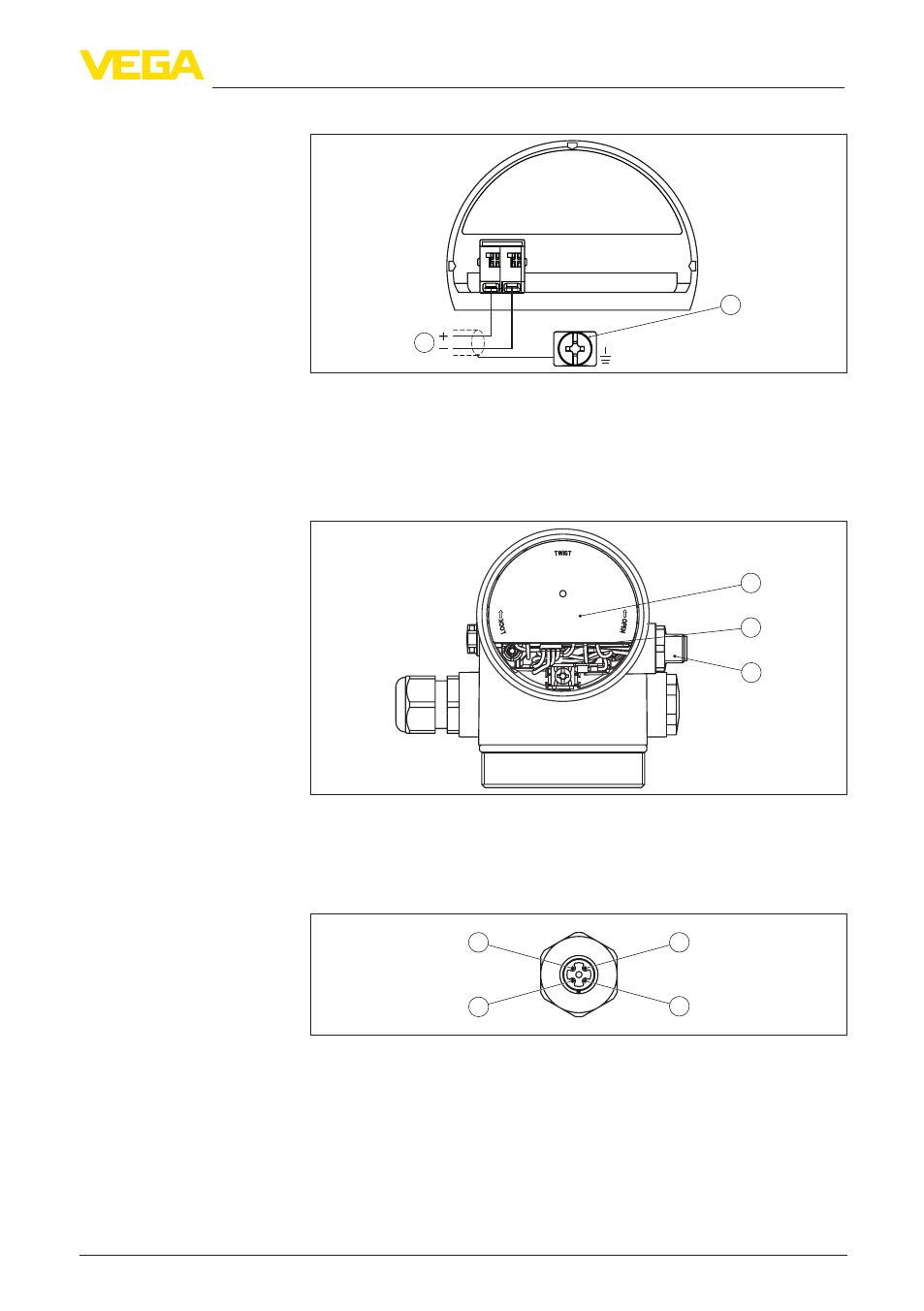

Рис. 24: Отсек подключения (двухкамерный корпус, Ex d ia)
1 Питание, выход сигнала
2 Клемма заземления для подключения экрана кабеля
5.6 Двухкамерный корпус с DIS-ADAPT
3
1
2
Рис. 25: Отсек электроники - вид сверху
1 DIS-ADAPT
2 Внутреннее штекерное соединение
3 Разъем M12 x 1
3
4
1
2
Рис. 26: Разъем - вид сверху
1 Pin 1
2 Pin 2
3 Pin 3
4 Pin 4
Отсек подключения
Отсек электроники
Назначение контактов
штекерного разъема
