4 Монтаж
VEGABAR 82 • Profibus PA
45031-R
U-131205
1

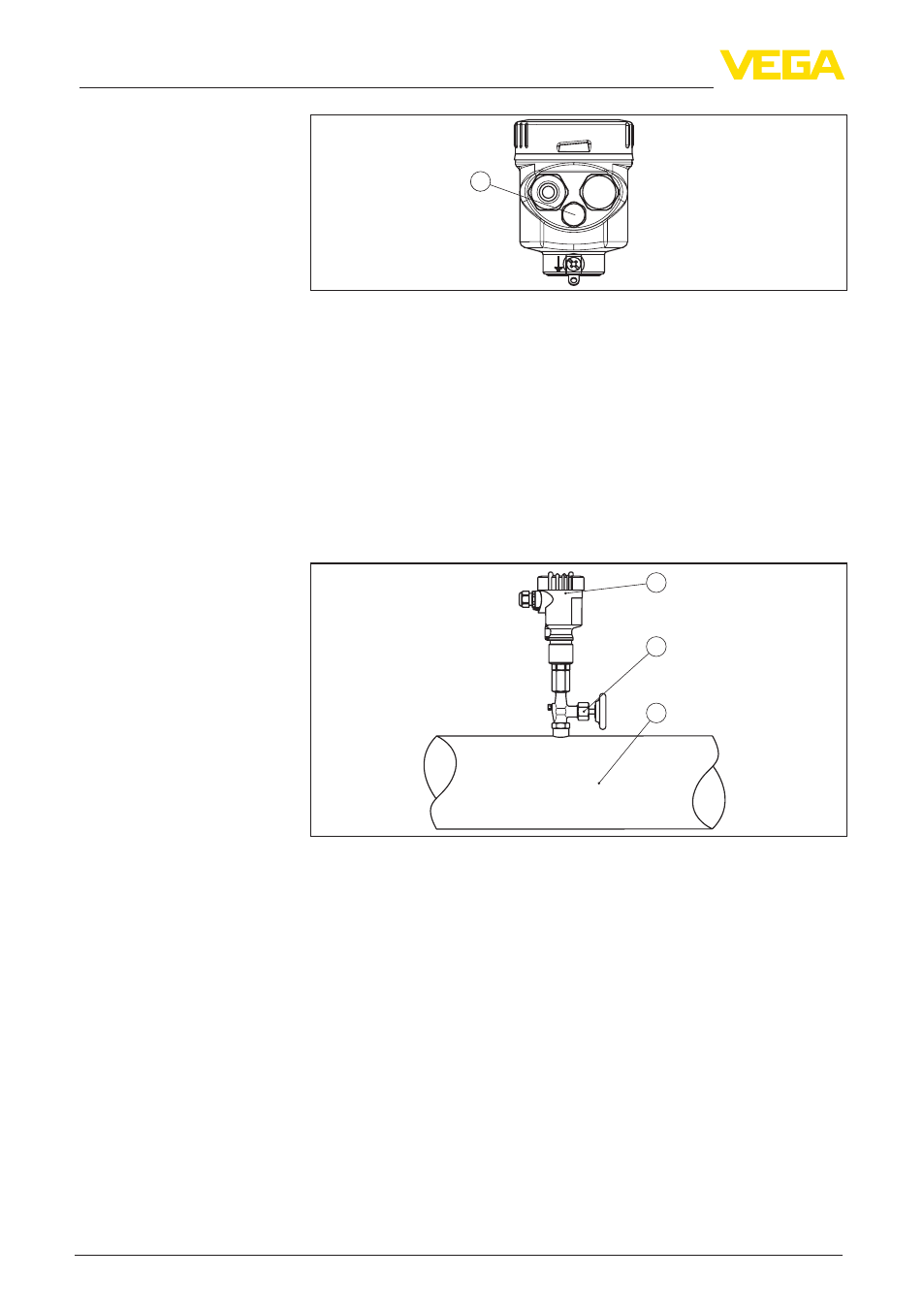

Рис. 11: Положение фильтрующего элемента - исполнение IP 69K
1 Фильтрующий элемент
У устройств на абсолютное давление вместо фильтрующего
элемента установлена заглушка.
4.3 Измерение давления
Соблюдайте следующее указание по измерительной схеме:
•
Устройство монтировать выше места измерения
В этом случае возможный конденсат будет стекать в рабочую
линию.
1
2
3
Рис. 12: Измерительная схема для измерения давления газов в
трубопроводах
1 VEGABAR 82
2 Запорный вентиль
3 Трубопровод
Соблюдайте следующие указания по измерительной схеме:
•
Подключать через сифон
•
Сифон не изолировать
•
Перед пуском в эксплуатацию сифон заполнить водой
Схема установки для
измерения на газах
Схема установки для
измерения на паре
