5 Подключение к источнику питания
VEGABAR 82 • Profibus PA
45031-R
U-131205
1
2
3
5
1
2
( )
+
(-)
6 7 8
4...20mA

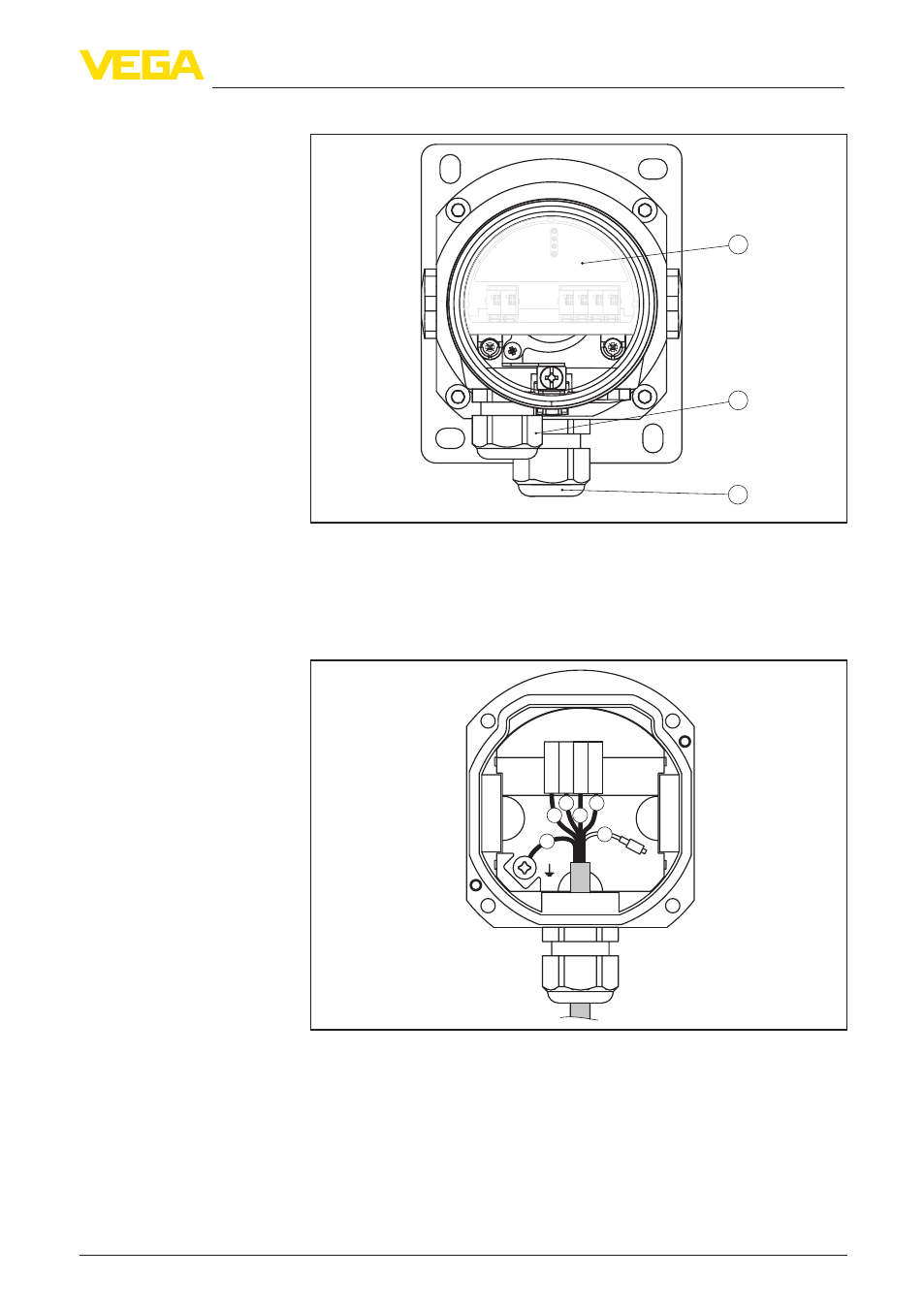

Рис. 29: Отсек электроники и подключения
1 Блок электроники
2 Кабельный ввод для источника питания
3 Кабельный ввод для соединительного кабеля чувствительного
элемента
1 2 3 4
6
3
4
1
2
5
Рис. 30: Подключение датчика в цоколе корпуса
1 Желтый
2 Белый
3 Красный
4 Черный
5 Экранирование
6 Капилляр для выравнивания давления
Отсек электроники
и подключения для
питания
Клеммный отсек в цоко-
ле корпуса
