5 Подключение к источнику питания
VEGABAR 82 • Profibus PA
45031-R
U-131205
5
0 0
5
1
6
2
7 3 8
4
9 0
5
1
6
2
7 3 8
4
9 1
0
1
6 7 8
Bus
2
3
4
5 1 2 +
( ) (-)
1

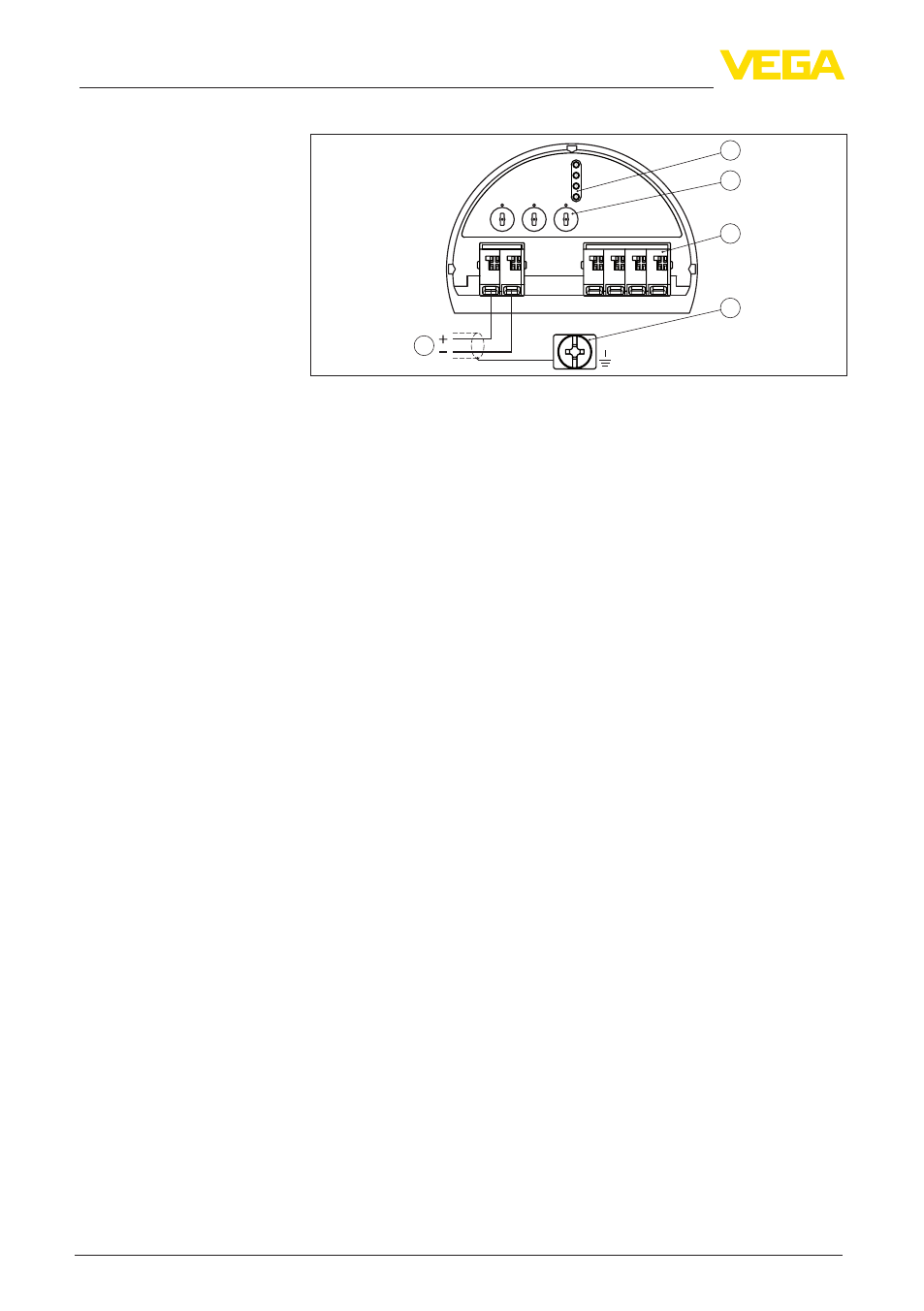

Рис. 31: Отсек электроники и подключения (однокамерный корпус)
1 Питание, выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Переключатель для выбора шинного адреса
4 Для выносного блока индикации и настройки
5 Клемма заземления для подключения экрана кабеля
5.9 Фаза включения
После подключения к источнику питания или после
восстановления напряжения в течение прибл. 10 секунд
выполняется самопроверка устройства:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии аппаратного и
программного обеспечения, обозначения места измерения
(на дисплее или ПК)
•
Индикация сообщения о статусе на дисплее или ПК
•
Кратковременный скачок выходного сигнала до
установленного токового значения отказа
После этого на сигнальном кабеле выдается текущее
измеренное значение. Это значение учитывает уже
выполненные установки, например заводскую установку.
Отсек электроники и
подключения
