При этом учитывайте маркирующие линии на зажимах. Край
консоли должен стоять точно на соответствующей
маркирующей линии.
1
3
4
2

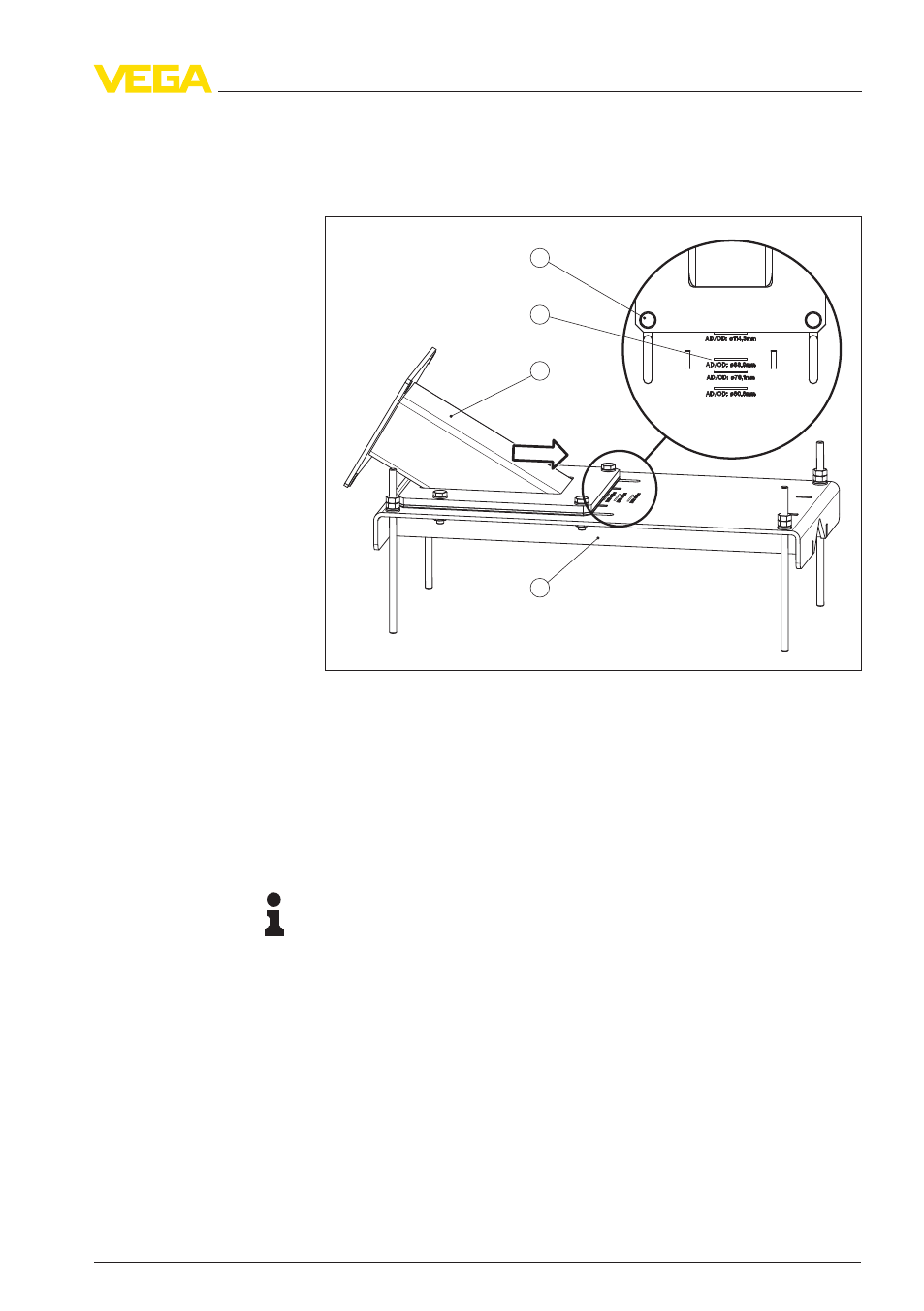

Рис. 5: Подгонка зажимного приспособления
1
Консоль
2
Зажим (сторона датчика или сторона держателя источника)
3
Винтовые соединения
4
Метки (различные диаметры трубы)
Зажимное приспособление монтируется в соответствии со
следующей схемой монтажа:
Рекомендация:
Зажимное приспособление очень тяжелое. В качестве подпорки
для зажимного приспособления во время монтажа
рекомендуется использовать, например, деревянную опору
соответствующей длины.
1
Перед монтажом еще раз проверьте, чтобы обе стороны
зажимного приспособления были уже правильно
отрегулированы по диаметру трубы и чтобы маркирующие
стрелки консоли и коллиматора (опция) были направлены в
одну сторону.
2
Оба зажима (5 и 8) зажимного приспособления должны
стоять параллельно друг другу. Для этого измерьте боковые
расстояния между зажимами по отношению друг к другу.
Монтаж зажимного
приспособления
Зажимное приспособление KV 31 • Защитный держатель источника SE
9
2
Монтаж
