KV 31,
коллиматор на стороне защитного держателя источника
617 mm (24.29")
279 mm (10.98")
D
B
C
C
A
E
AD

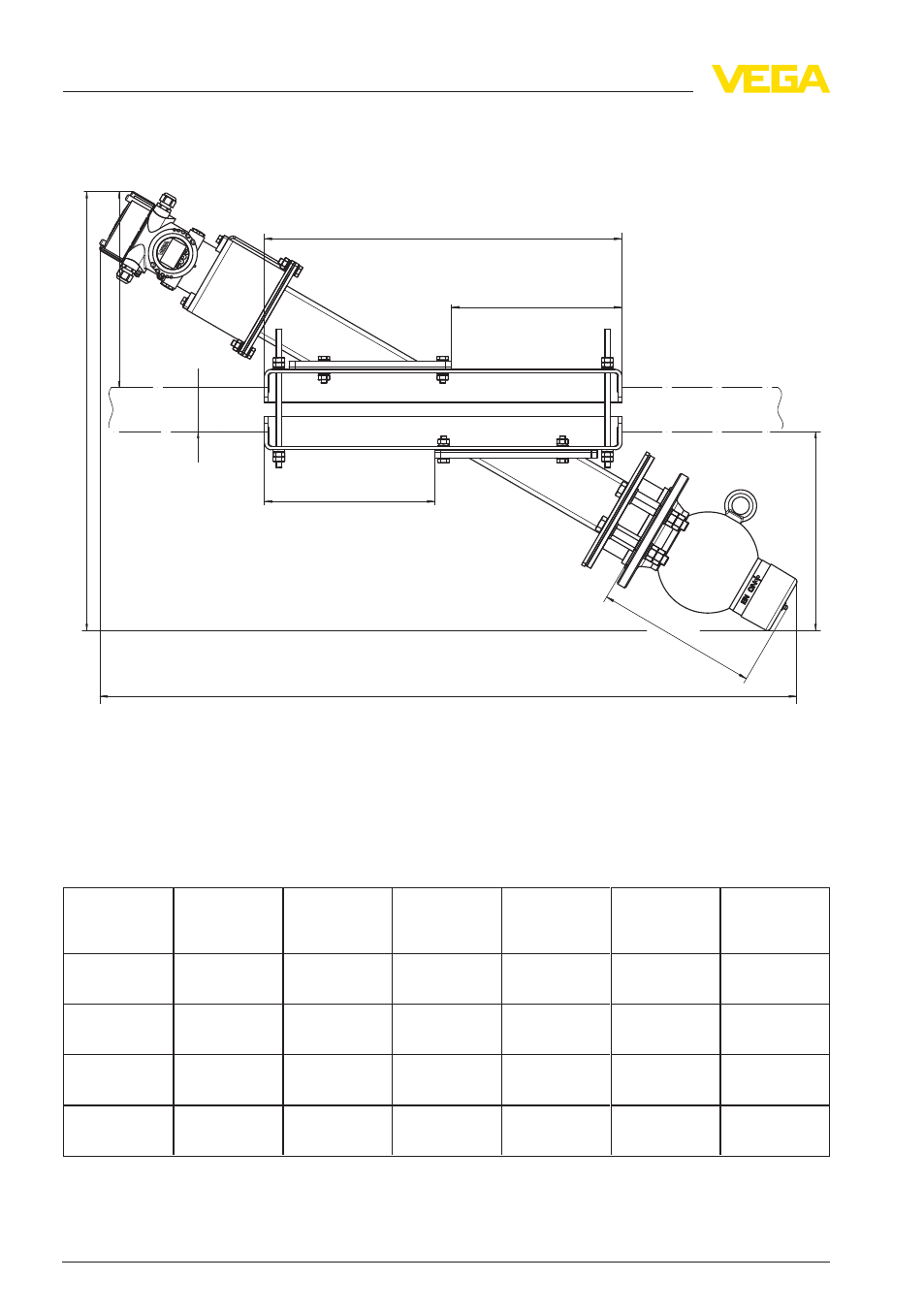

Рис. 9: Зажимное приспособление с коллиматором на стороне защитного держателя источника
A
Общая ширина
AD
Диаметр трубы
B
Общая длина
C
Установка
D
Высота - сторона источника
E
Высота - сторона датчика
Труба DN
(
дюйм)
Диаметр
трубы (AD)
Общая ши-
рина (A)
Общая дли-
на (B)
Подгонка
(C)
Высота -
сторона ис-
точника (D)
Высота -
сторона
датчика (E)
DN 50 (2 in)
ø
60,3
мм
(2.37 in)
734 mm
(29 in)
1165 mm
(45.8 in)
275 mm
(10.8 in)
332 mm
(13 in)
327 mm
(12.9 in)
DN 65 (2.5 in)
ø
73 mm
(2.9 in)
757 mm
(29.8 in)
1204 mm
(47.4 in)
295 mm
(11.7 in)
343 mm
(13.5 in)
338 mm
(13.4 in)
DN 80 (3 in)
ø
88,9
мм
(3.5 in)
775 mm
(30.6 in)
1235 mm
(48.7 in)
310 mm
(12.2 in)
352 mm
(13.9 in)
347 mm
(13.7 in)
DN 100 (4 in)
ø
114,3
мм
(4.5 in)
811 mm
(32 in)
1297 mm
(51.1 in)
342 mm
(13.5 in)
370 mm
(14.6 in)
365 mm
(14.4 in)
16
Зажимное приспособление KV 31 • Защитный держатель источника SE
