Маркирующие стрелки консоли и коллиматора должны смотреть
в одном направлении. Транспортировочное ушко защитного
держателя источника после монтажа дожно смотреть в том же
направлении.
1
2

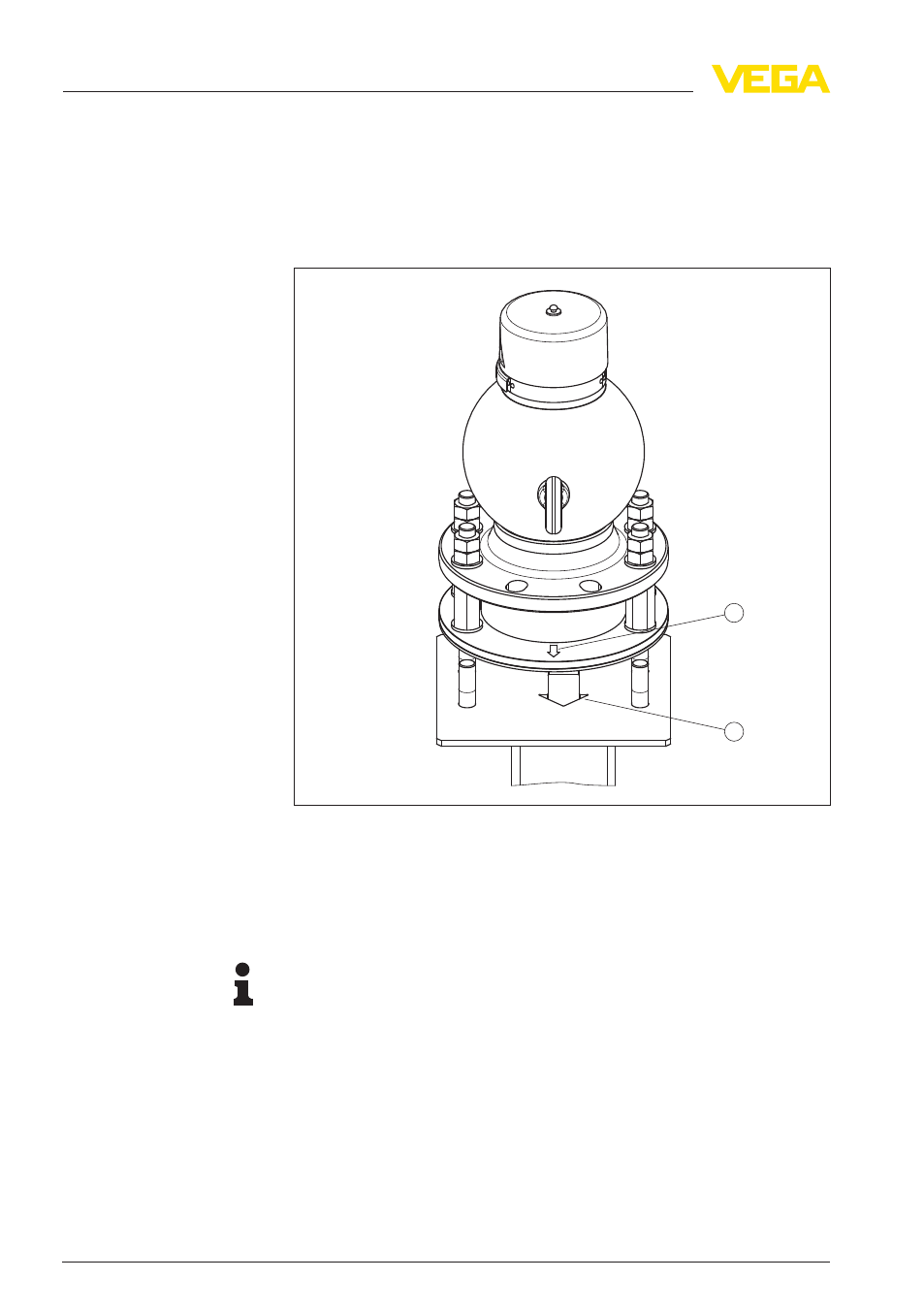

Рис. 4: Маркирующие стрелки консоли и коллиматора смотрят в одном
направлении.
1
Коллиматор - сторона держателя источника (VEGASOURCE)
2
Консоль - сторона держателя источника (VEGASOURCE)
Примечание:
Для облегчения подгонки зажимного приспособления на трубе,
перед монтажом подгоните обе стороны зажимного
приспособления по диаметру трубы.
Последующая подгонка тяжелого зажимного приспособления
очень затруднительна.
1
Ослабить четыре винтовых соединения, чтобы консоль
сдвигалась.
2
Отрегулируйте консоли на стороне датчика и на стороне
держателя источника в соответствии с диаметром трубы.
Учитывать маркирую-
щие стрелки
Подгонка за-
жимного прис-
пособления
