Инструкция по эксплуатации VEGA KV 31 Mounting brackets For tubes with ø 50…100 mm
Страница 6
1
2
3
4 5
6
7 8 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

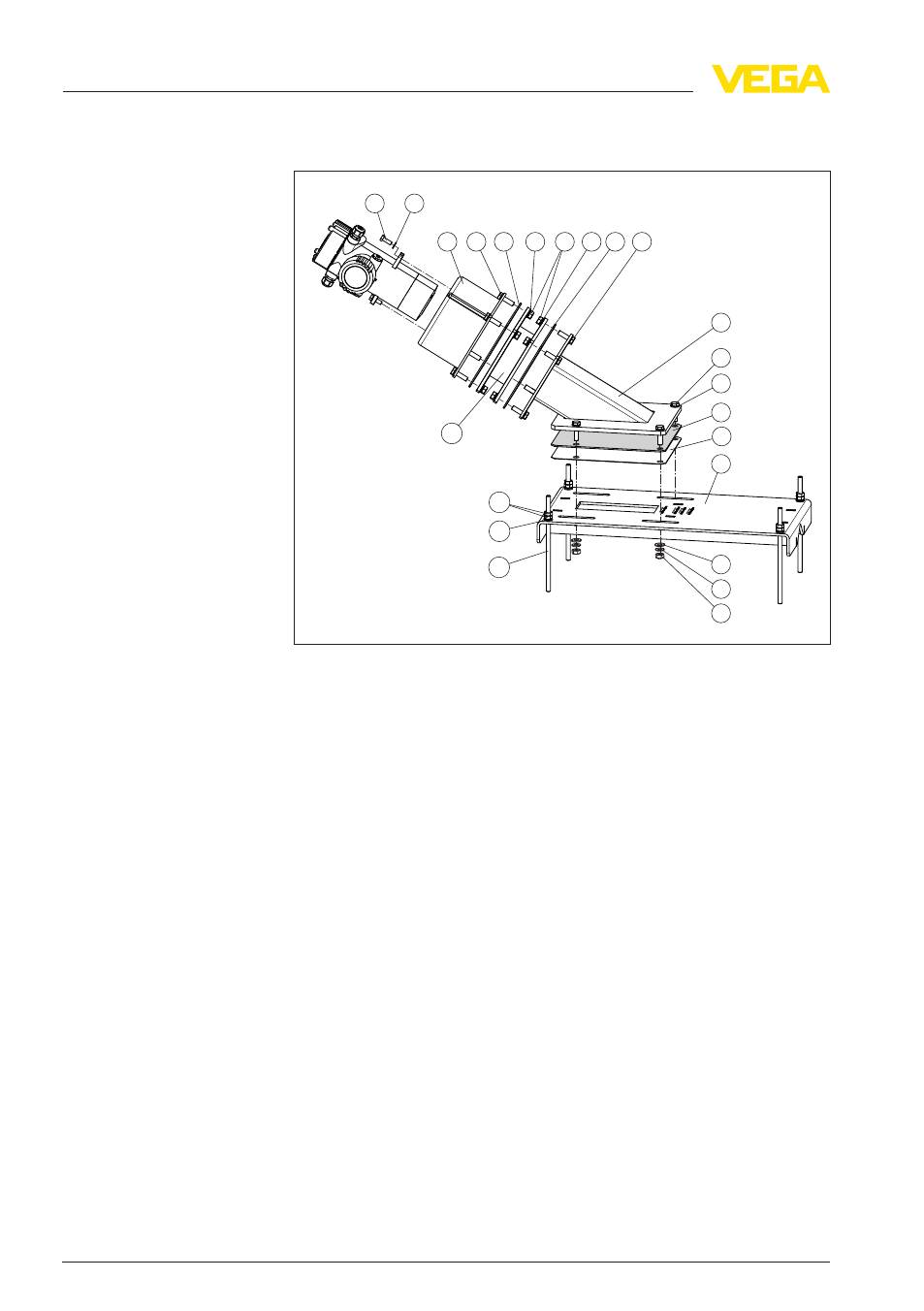

Рис. 2: Зажимное приспособление - сторона датчика (MINITRAC)
1
Винт с шестигранной головкой M8 - 2 шт.
2
Прокладочная шайба для M8 - 2 шт.
3
Консоль - сторона датчика (MINITRAC)
4
Винт с шестигранной головкой M8 - 4 шт.
5
Уплотнение - коллиматор (сторона датчика)
6
Прокладочная шайба для M8 - 4 шт. - опция
7
Гайка шестигранная M8 - 8 шт. - опция
8
Прокладочная шайба для M8 - 4 шт.
9
Уплотнение - коллиматор (сторона датчика) - опция
10
Винт с шестигранной головкой M8 - 4 шт.
11
Консоль - сторона датчика (MINITRAC)
12
Винт с шестигранной головкой M10 - 4 шт.
13
Прокладочная шайба для M10 - 4 шт.
14
Уплотнение - зажим (сторона датчика)
15
Защитная пластина
16
Зажим - сторона датчика (MINITRAC)
17
Прокладочная шайба для M10 - 4 шт.
18
Пружинная шайба для M10 - 4 шт.
19
Гайка шестигранная M10 - 4 шт.
20
Резьбовая штанга M10 x 360 мм - 4 шт.
21
Прокладочная шайба для M10 - 4 шт.
22
Гайка шестигранная/контргайка M10 - 8 шт.
23
Коллиматор - сторона датчика (MINITRAC) - опция
При поставке эта половина зажимного приспособления уже
заранее смонтирована.
Монтаж - зажимное
приспособление (сто-
рона источника)
6
Зажимное приспособление KV 31 • Защитный держатель источника SE
2
Монтаж
41863
-RU
-120312
