При дооборудовании коллиматором, зажимное приспособление
со стороны датчика монтируется в соответствии со следующей
схемой монтажа.
Для облегчения монтажа, сначала монтируется зажимное
приспособление, а потом датчик и защитный держатель
источника.
Примечание:
Эта составная часть должна монтироваться так, чтобы
маркирующие стрелки консоли (3) и коллиматора (1) смотрели в
одном направлении.
При этом следует учитывать следующие рисунки.
1
2
3
4
9
14
15
16
17
10
11
12
13
5
6
7
8

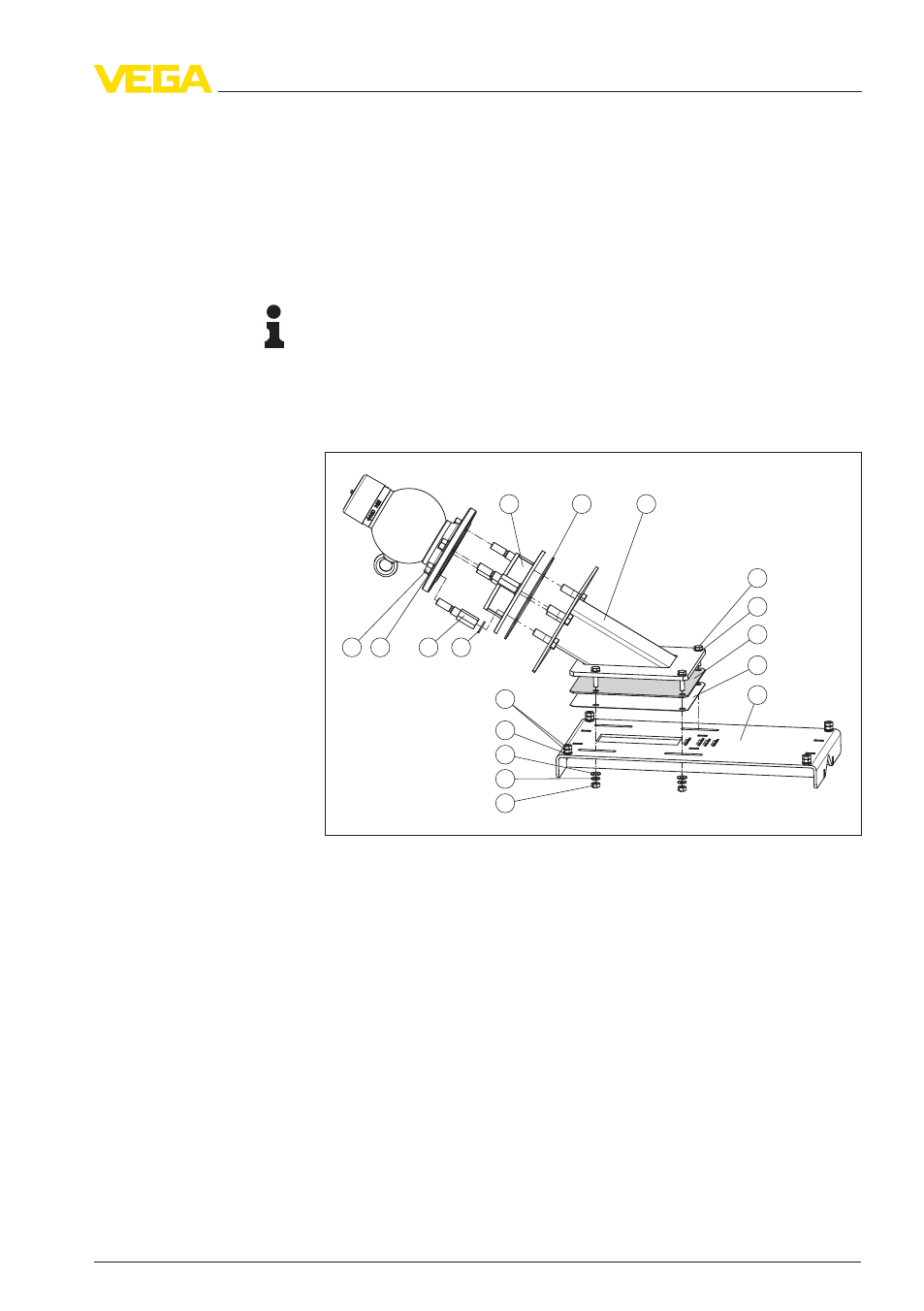

Рис. 3: Зажимное приспособление - сторона защитного держателя
источника
1
Коллиматор - сторона держателя источника (VEGASOURCE) - опция
2
Уплотнение - коллиматор (сторона держателя источника) - опция
3
Консоль - сторона держателя источника (VEGASOURCE)
4
Винт с шестигранной головкой M10 - 4 шт.
5
Прокладочная шайба для M10 - 4 шт.
6
Уплотнение - зажим (сторона датчика)
7
Защитная пластина
8
Зажим - сторона держателя источника (VEGASOURCE)
9
Гайка шестигранная M10 - 4 шт.
10
Пружинная шайба для M10 - 4 шт.
11
Прокладочная шайба для M10 - 4 шт.
12
Прокладочная шайба для M10 - 4 шт.
13
Гайка шестигранная/контргайка M10 - 8 шт.
14
Прокладочная шайба для M16 - 4 шт. - опция
15
Распорный болт M16 - 4 шт. - опция
16
Прокладочная шайба для M16 - 4 шт.
17
Гайка шестигранная M16 - 4 шт.
Зажимное приспособление KV 31 • Защитный держатель источника SE
