11 Приложение
VEGABAR 83 • 4 … 20 mA
45033-R
U-131107
VEGABAR 83, гигиеническое присоединение 150 °C (измерительная ячейка
METEC ® )
78 mm (3.07"
)
78 mm (3.07"
)
ø 64 mm
(2.52")
ø 78 mm
(3.07")
ø 78 mm
(3.07")
78 mm (3.07"
)
ø 84 mm
(3.31")
78 mm (3.07") 78 mm (3.07"
)
ø 66 mm
(2.60")
ø 105 mm
(4.13")
ø 78 mm
(3.07")
83 mm (3.27"
)
ES AR FR
AA
LP L .

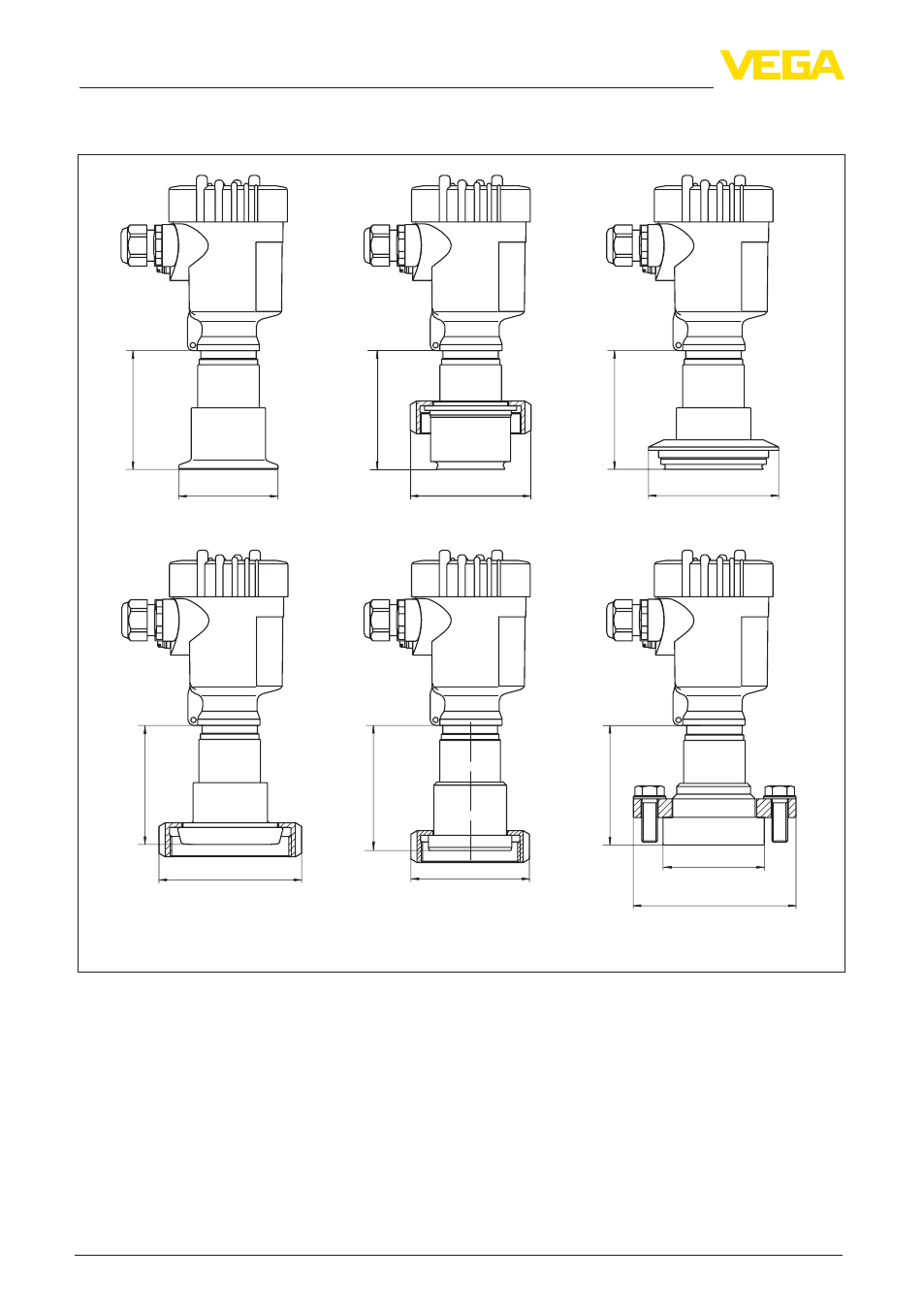

Рис. 37: VEGABAR 83, гигиеническое присоединение 180 °C/200 °C (измерительная ячейка METEC ® )
AR Clamp 2" PN16 (ø64mm) DIN 32676, ISO 2852
ES Гигиеническое присоединение с шлицевой накидной гайкой F 40 PN 25
FR Varivent N 50-40 PN 25
L. Накидная гайка DN 40 PN 40 DIN 11851
LP Накидная гайка DN 50 PN 25 форма A DIN 11864
AA DRD PN 40
