5 Подключение к источнику питания
VEGABAR 83 • 4 … 20 mA
45033-R
U-131107
1 2 3 4
6
3
4
1
2
5

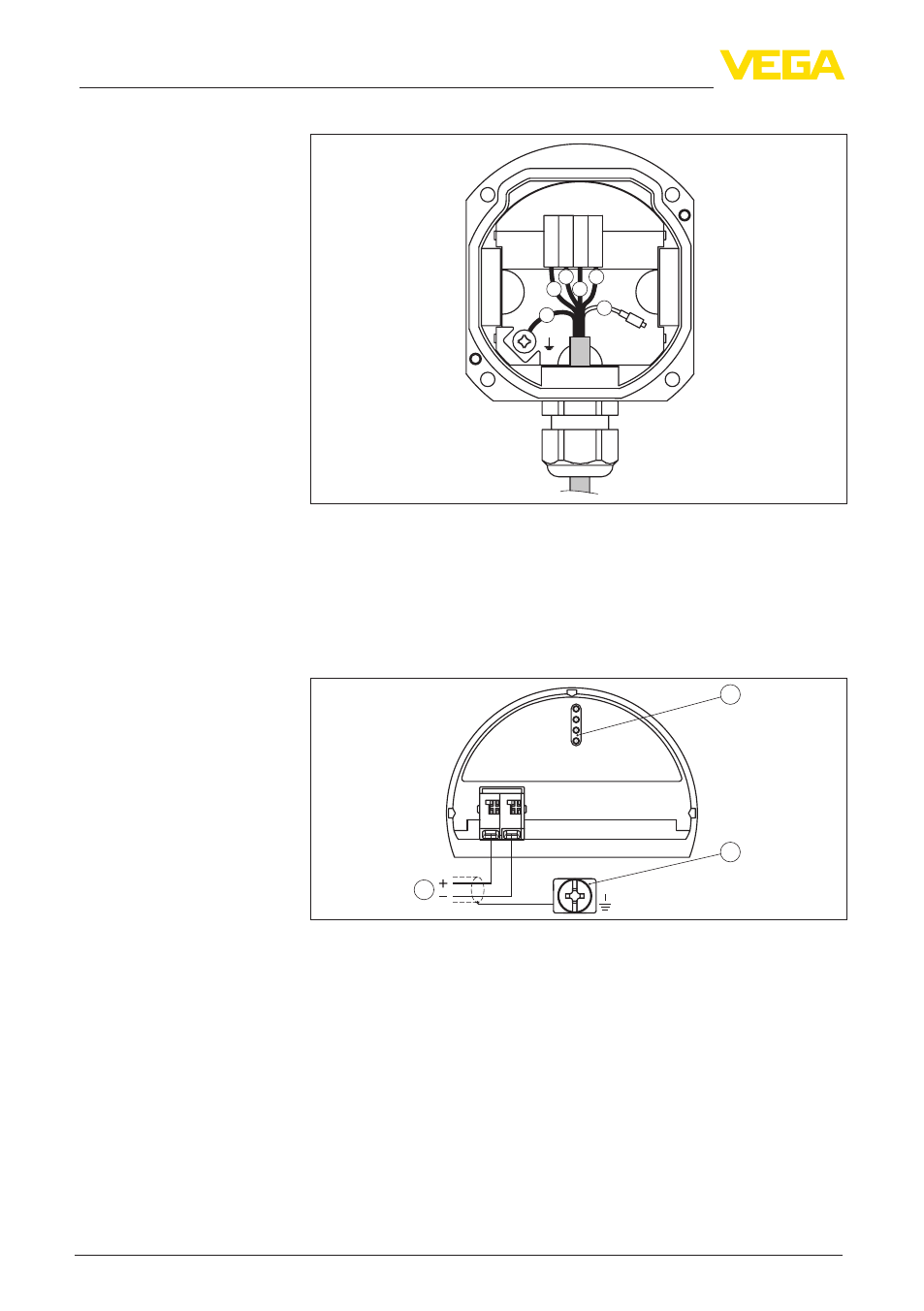

Рис. 21: Подключение датчика в цоколе корпуса
1 Желтый
2 Белый
3 Красный
4 Черный
5 Экранирование
6 Капилляр для выравнивания давления
1 2 +
( ) (-)
4...20mA
2
3
1
Рис. 22: Отсек электроники и подключения (однокамерный корпус)
1 Питание, выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Клемма заземления для подключения экрана кабеля
5.6 Фаза включения
После подключения к источнику питания или после
восстановления напряжения в течение прибл. 10 секунд
выполняется самопроверка устройства:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии аппаратного и
программного обеспечения, обозначения места измерения
(на дисплее или ПК)
Клеммный отсек в цоко-
ле корпуса
Отсек электроники и
подключения
