6 Начальная установка с помощью модуля индикации и настройки
VEGABAR 83 • 4 … 20 mA
45033-R
U-131107
Когда коррекция положения выполнена, текущее измеренное
значение скорректировано до 0. Значение коррекции показано
на дисплее с обратным знаком как значение смещения.
Коррекцию положение можно выполнять повторно и так часто,
как нужно. Однако если сумма значений коррекции превысит
20 % номинального измерительного диапазона, то более
коррекция положения не будет возможна.
VEGABAR 83 всегда измеряет давление, независимо от
параметра процесса, выбранного в меню "Применение". Чтобы
выбранный параметр процесса выдавался правильно, нужно
задать соответствующие значения для 0 % и 100 % выходного
сигнала (выполнить установку).
При применении "Уровень" для установки задается
гидростатическое давление, например, при полной и пустой
емкости. См. следующий пример:
2
1
100%
0%
5
m
(196.
9")

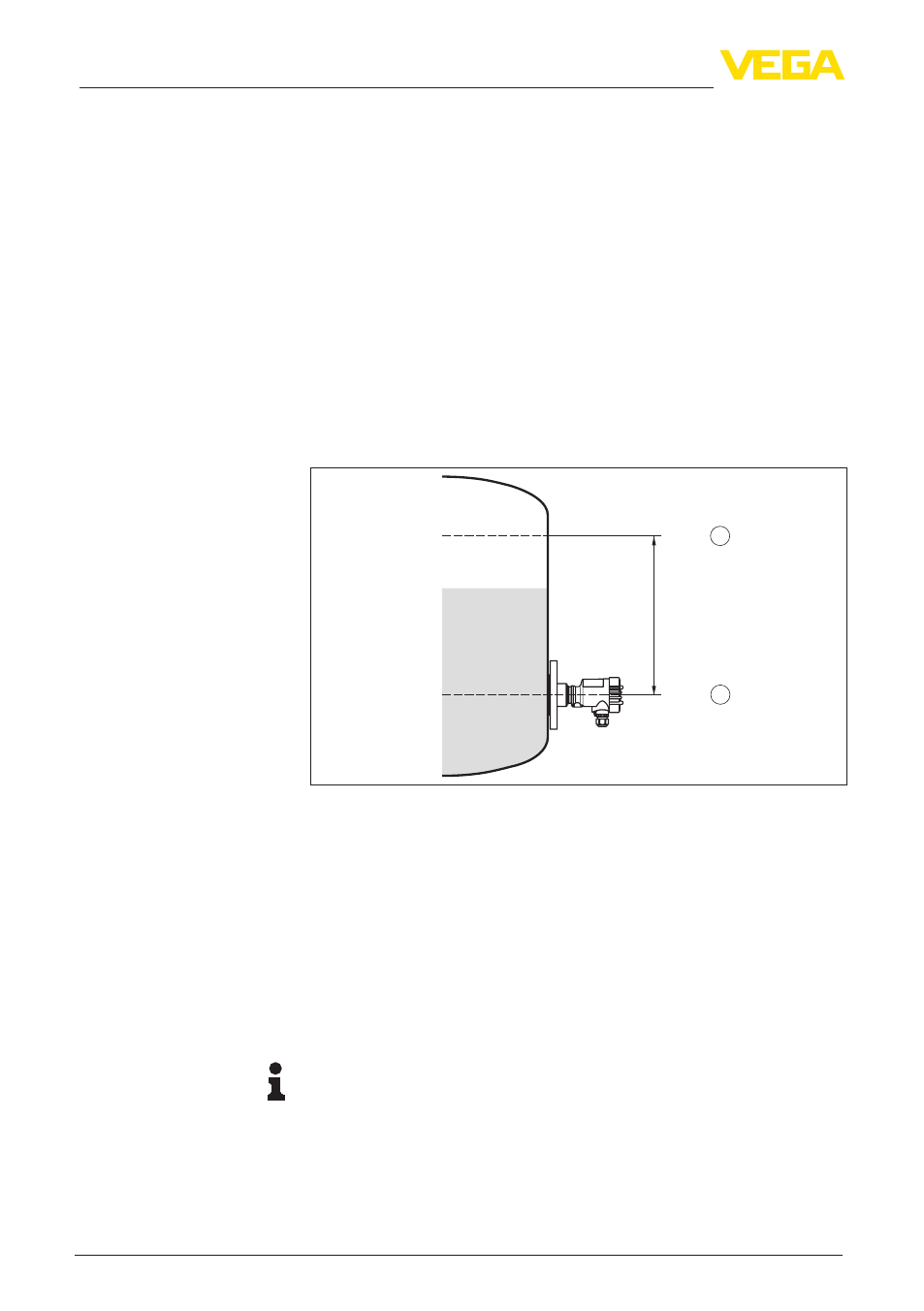

Рис. 25: Пример параметрирования: Установка Min./Max. для измерения
уровня
1 Уровню Min. = 0 % соответствует 0,0 mbar
2 Уровню Max. = 100 % соответствует 490,5 mbar
Если эти значения неизвестны, то установку можно выполнить,
например, с уровнями 10 % и 90 %. Исходя из этих данных,
затем рассчитывается собственно высота уровня.
Для установки Min./Max. фактический уровень не имеет
значения: такая настройка всегда осуществляется без
изменения уровня и может проводиться еще до монтажа
прибора на месте измерения.
Примечание:
Если интервалы установки превышены, то введенное значение
не будет принято. Редактирование можно отменить клавишей
[ESC] или исправить значение в пределах интервала установки.
Для остальных измеряемых параметров процесса, например
давления процесса, перепада давления или расхода, установка
выполняется в соответствующем порядке.
Начальная установка -
Установка
