11 Приложение
VEGABAR 83 • 4 … 20 mA
45033-R
U-131107
VEGABAR 83, гигиеническое присоединение 150 °C (пьезорезистивная/
тензометрическая измерительная ячейка)
FR ES AR
L . LP
AA
79 mm (3.11"
)
ø 74 mm
(2.91")
82 mm (3.23"
)
ø 78 mm
(3.07")
ø 64 mm
(2.52")
80 mm (3.15"
)
ø 84 mm
(3.31")
80 mm (3.15"
)
80 mm (3.15"
)
ø 65 mm
(2.56")
ø 105 mm
(4.13")
82 mm (3.23"
)
ø 78 mm
(3.07")

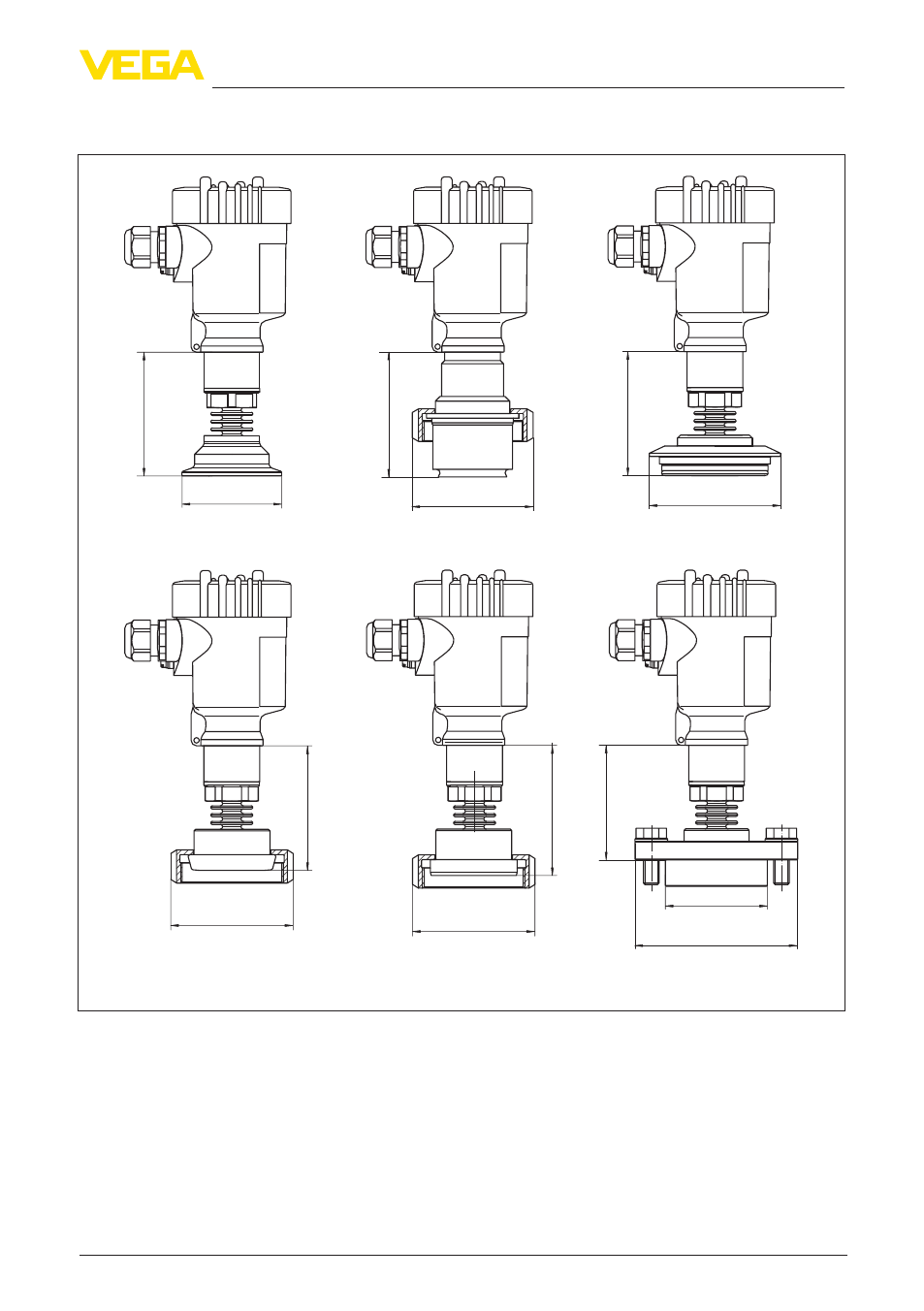

Рис. 36: VEGABAR 83, гигиеническое присоединение 105 °C/150 °C (пьезорезистивная/тензометрическая
измерительная ячейка)
AR Clamp 2" PN16 (ø64mm) DIN 32676, ISO 2852
ES Гигиеническое присоединение с шлицевой накидной гайкой F 40 PN 25
FR Varivent N 50-40 PN 25
L. Накидная гайка DN 40 PN 40 DIN 11851
LP Накидная гайка DN 50 PN 25 форма A DIN 11864
AA DRD PN 40
