11 Приложение
VEGABAR 83 • 4 … 20 mA
45033-R
U-131107
90 %
100 %
10 %
t
t
T
A
t
t
S
2
1

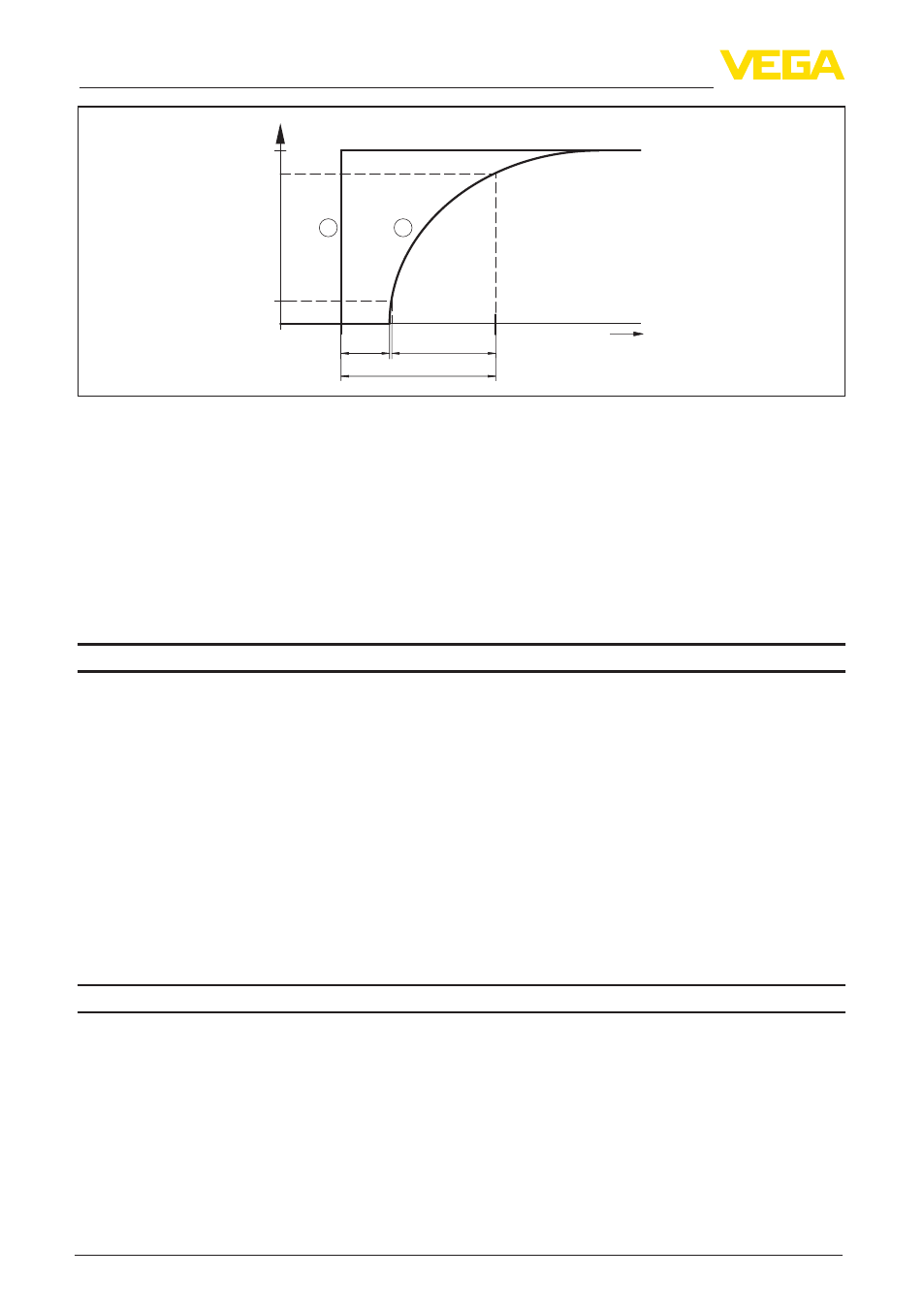

Рис. 30: Состояние при скачкообразном изменении параметров процесса. t
T
: время нечувствительности;
t
A
: время нарастания; t
S
: время реакции на скачкообразное изменение
1 Параметр процесса
2 Выходной сигнал
Время нечувствительности
< 45 ms
Время нарастания сигнала
> 35 ms (10 … 90 %)
Время реакции на скачок
> 80 ms (ti: 0 s, 10 … 90 %)
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Эталонные условия и влияющие величины (по DIN EN 60770-1)
Эталонные условия по DIN EN 61298-1
Ʋ Температура
+18 … +30 °C (+64 … +86 °F)
Ʋ Относительная влажность
45 … 75 %
Ʋ Давление воздуха
860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psi)
Определение характеристики
Установка граничной точки по IEC 61298-2
Характеристика
Линейная
Базовое монтажное положение
Вертикальное, мембрана смотрит вниз
Влияние монтажного положения
Ʋ Пьезорезистивная/тензометриче-
ская измерительная ячейка
в зависимости от присоединения и диафрагмы
Ʋ Измерительная ячейка METEC
®
< 5 mbar/0,5 kPa (0.07 psig)
Погрешность измерения (по IEC 60770)
Действительно для цифровых выходов сигнала (HART, Profibus PA, Foundation Fieldbus), а
также для аналогового токового выхода 4 … 20 mA относительно установленного диа-
пазона измерения. Изменение диапазона - Turn down (TD) - это отношение номинального
диапазона измерения к установленному диапазону измерения.
Погрешность измерения соответствует значению F
Kl
в гл. "Расчет суммарной погрешности".
Это значение получается из класса точности и изменения диапазона (Turn Down).
