12 Приложение
VEGAFLEX 81 • 4 … 20 mA/HART - двухпроводный
44216-R
U-130930
2
4
5
3
1
2
4
5
3
1

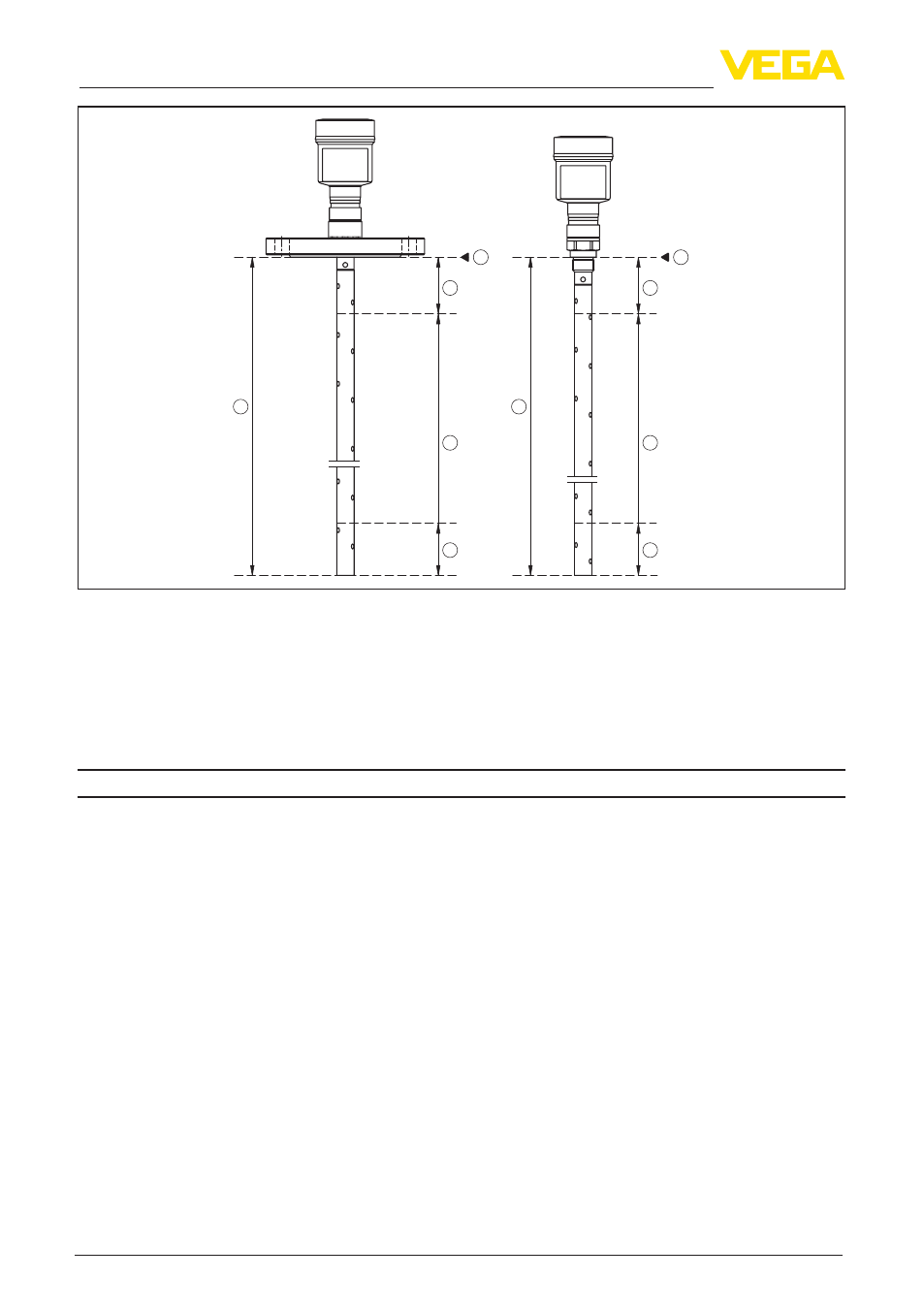

Рис. 38: Диапазоны измерения - VEGAFLEX 81
1 Базовая плоскость
2 Длина измерительного зонда L
3 Диапазон измерения (заводская установка относится к диапазону измерения на воде)
4 Верхнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
5 Нижнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
Выходная величина
Выходной сигнал
4 … 20 mA/HART
Диапазон выходного сигнала
3,8 … 20,5 mA/HART (заводская установка)
Исполненная спецификация HART
7
Разрешающая способность сигнала
0,3 µA
Сигнал неисправности - токовый
выход (устанавливаемый)
≥ 21 mA, ≤ 3,6 mA
Макс. выходной ток
21,5 mA
Пусковой ток
≤ 10 mA в течение 5 мс после включения, ≤ 3,6 mA
Нагрузка
См. диаграмму нагрузки в п. "Питание"
Демпфирование (63 % входной вели-
чины), устанавливаемое
0 … 999 s
Выходные значения HART соотв. HART 7 (заводская установка)
2)
Ʋ Первое HART-значение (PV)
Линеаризованное процентное значение - уровень
Ʋ Второе HART-значение (SV)
Расстояние до уровня
Ʋ Третье HART-значение (TV)
Надежность измерения - уровень
2)
Выходные значения могут присваиваться произвольно
