7 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 81 • 4 … 20 mA/HART - двухпроводный
44216-R
U-130930
Введите расстояние в метрах, соответствующее этому
процентному значению для пустой емкости.

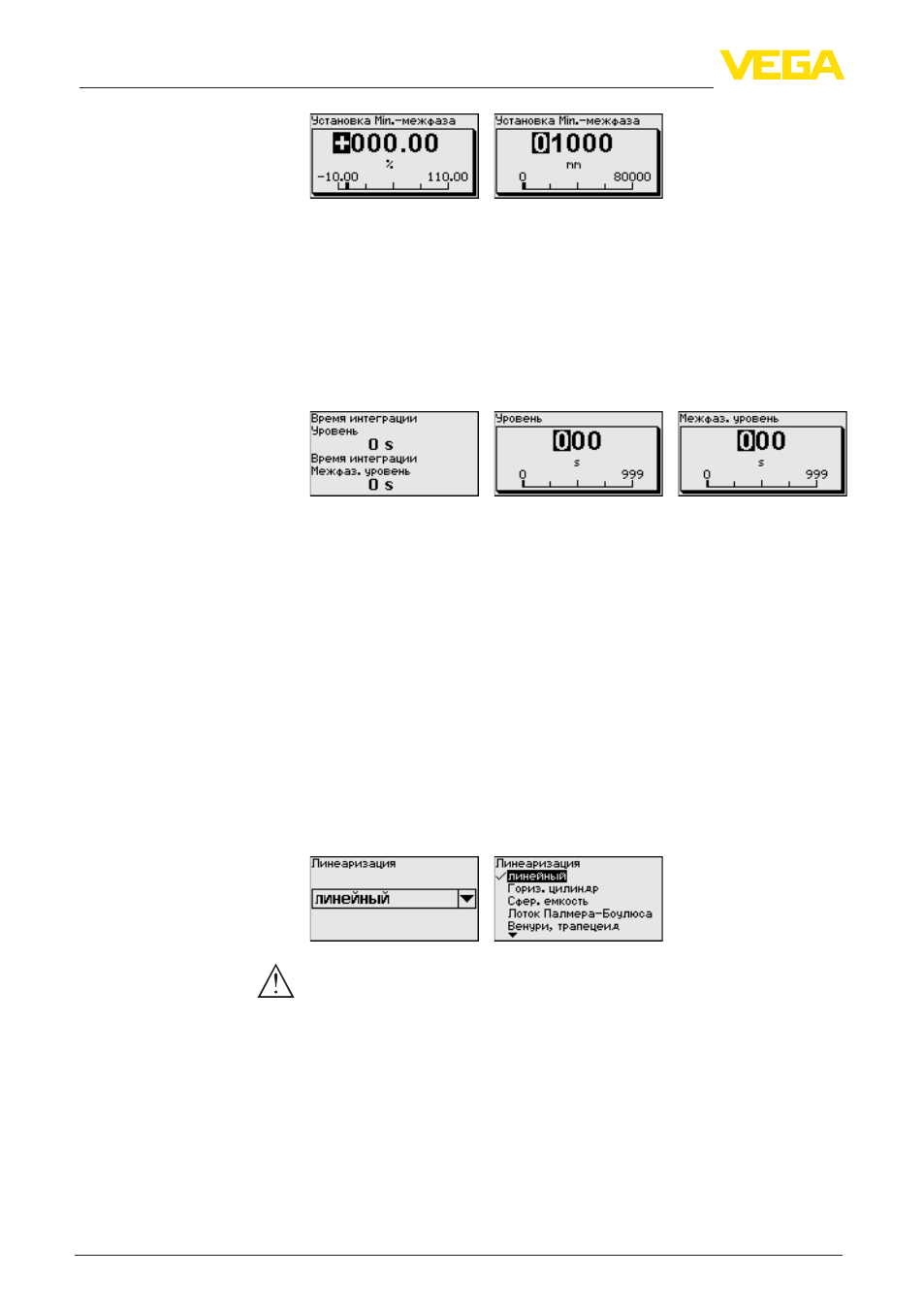

Для демпфирования вызванных условиями процесса колебаний
измеренных значений в данном меню можно установить время
интеграции в пределах 0 … 999 сек.
Если в меню "Применение" было выбрано измерение межфазы,
то демпфирование для уровня и для межфазы можно задать
отдельно.
Заводская установка демпфирования 0 s.
Линеаризация требуется для всех емкостей, объем которых
изменяется нелинейно с увеличением уровня заполнения,
например горизонтальных цилиндрических или сферических
емкостей, если необходима индикация в единицах объема.
Для таких емкостей имеются соответствующие кривые
линеаризации, которые задают отношение между уровнем
заполнения в процентах и объемом емкости.
Линеаризация действует для индикации измеренных
значений и для токового выхода. Посредством активирования
соответствующей кривой линеаризации, будет правильно
индицироваться объем заполнения емкости в процентах. Если
объем заполнения должен показываться не в процентах, а,
например, в литрах или килограммах, можно в меню "Дисплей"
дополнительно задать пересчет.
Внимание!
Если выбрана кривая линеаризации, измерительный сигнал
более не будет обязательно линейным по отношению к уровню
заполнения. Это следует учитывать, особенно при установке
точки переключения предельного сигнализатора.
Далее нужно ввести значения для емкости, например высоту
емкости и коррекцию патрубка.
При нелинейной форме емкости, введите высоту емкости и
коррекцию патрубка.
Для высоты емкости нужно ввести полную высоту емкости.
Для коррекции патрубка нужно ввести высоту патрубка над
верхним краем емкости. Если патрубок лежит ниже верхнего
Начальная установка -
Демпфирование
Начальная установка -
Линеаризация
