7 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 81 • 4 … 20 mA/HART - двухпроводный
44216-R
U-130930

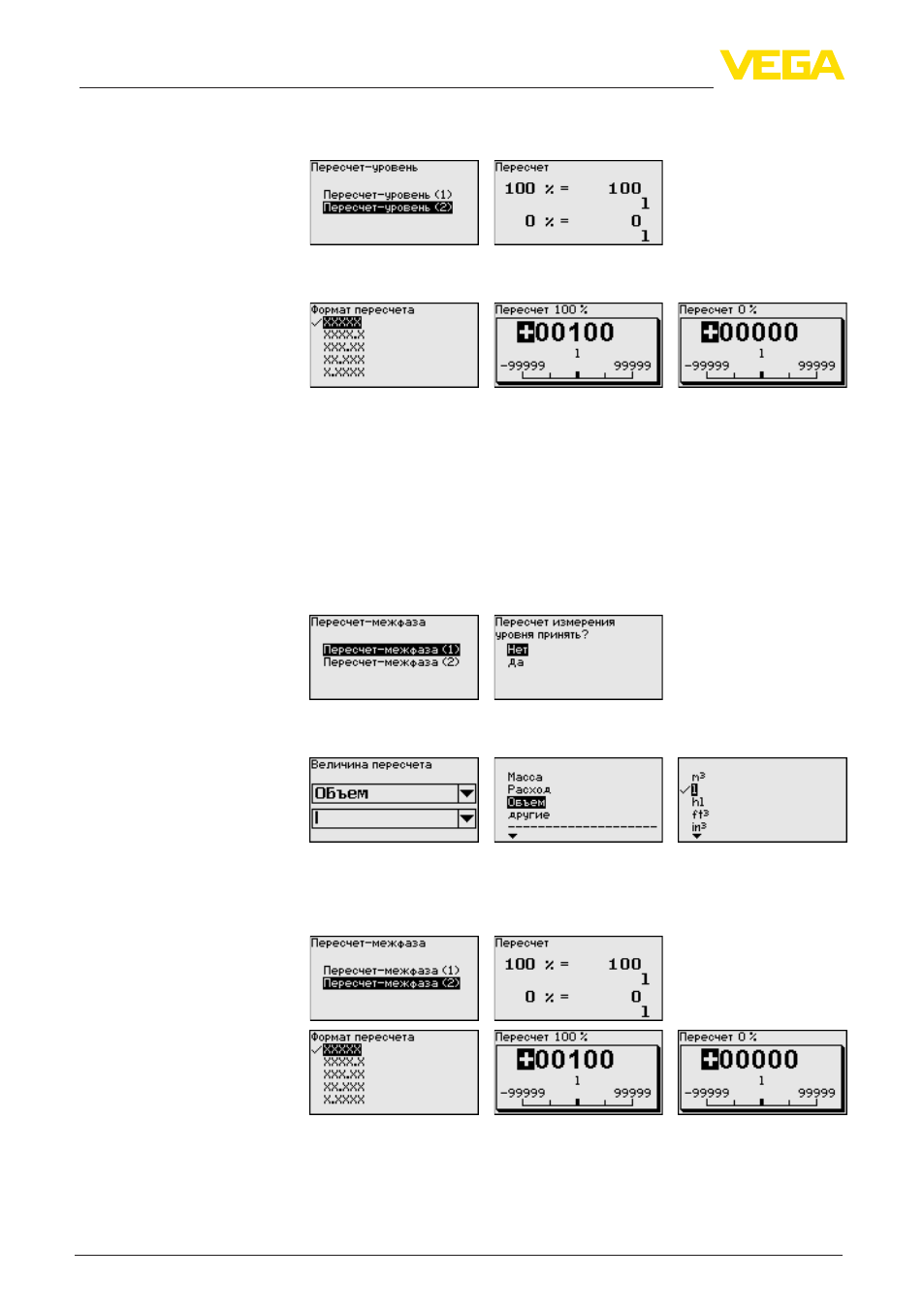

Функции пересчета разнообразны, поэтому пересчет значения
уровня был подразделен на два пункта меню.
В меню "Уровень 2" определяется формат пересчета на дисплее
и пересчет измеренного значения уровня для 0 % и 100 %.
Функции пересчета разнообразны, поэтому пересчет значения
межфазы был подразделен на два пункта меню.
В меню "Межфаза 1" определяется величина и единицы
пересчета для значения межфазы на дисплее, например объем
в литрах.
Пересчет, заданный для измерения уровня, можно также
принять для измерения межфазы. Если выбрать "Да", будет
показана актуальная установка.
Если было выбрано "Нет", можно задать отдельный пересчет
для измерения межфазы.
В меню "Межфаза 2" определяется формат пересчета на
дисплее и пересчет измеренного значения межфазы для 0 % и
100 %.
В пункте меню "Токовый выход - величина" задается, какой
измеряемой величине соответствует токовый выход.
Начальная установка -
Пересчет - Уровень 2
Начальная установка -
Пересчет - межфаза
Начальная установка -
Пересчет - межфаза (1)
Начальная установка -
Пересчет - межфаза (2)
Начальная установка -
Токовый выход - вели-
чина
