4 Монтаж
VEGAFLEX 81 • 4 … 20 mA/HART - двухпроводный
44216-R
U-130930

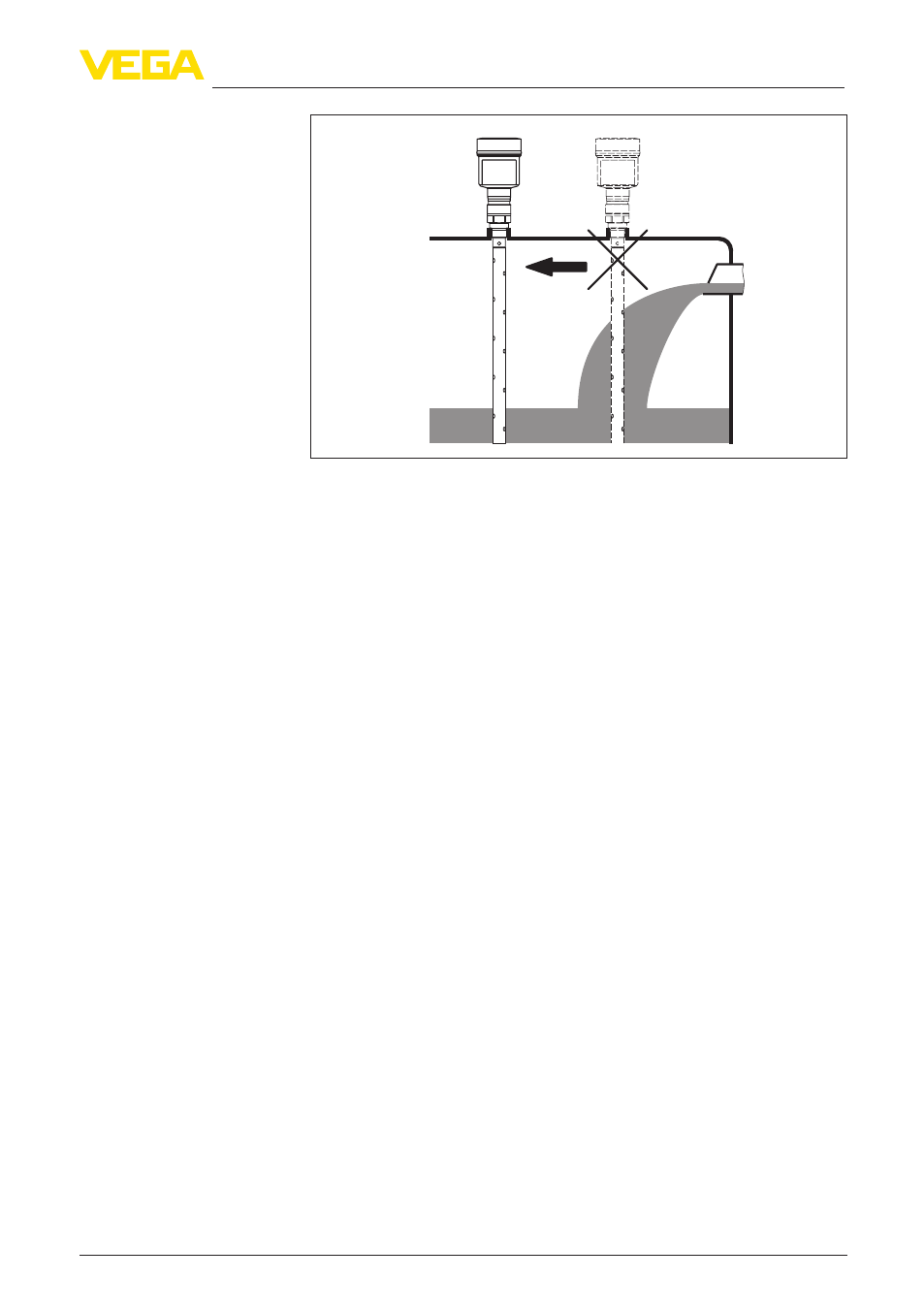

Рис. 7: Монтаж датчика при втекающем продукте
Базовой плоскостью измерительного диапазона датчиков
является уплотнительная поверхность присоединительной
резьбы или фланца.
Следует учитывать, что под базовой плоскостью и, при
определенных условиях, на конце измерительного зонда
имеется некоторое минимальное расстояние, в пределах
которого измерение невозможно (блокированное расстояние).
Блокированные расстояния см. в гл. "Технические данные".
Заводская установка прибора выполнена относительно
диапазона измерения на воде.
На емкостях с пониженным или избыточным давлением следует
уплотнить присоединение. Материал уплотнения должен быть
стойким к измеряемой среде и температуре процесса.
Макс. допустимое давление см. в п. "Технические данные" или на
типовом шильдике датчика.
Пары, газовый слой сверху, высокое давление или разность
температур могут изменять скорость распространения
микроволновых импульсов.
Для таких условий применения имеются две возможности
коррекции.
Значение коррекции в системе управления процессом
В технических данных в разделе "Влияние газового слоя
сверху и давления на точность измерения" имеется таблица
погрешности измерения в некоторых типичных газах и водяном
паре.
Эти значения можно использовать в системе управления (ПЛК)
для коррекции результатов измерения VEGAFLEX 81.
Это, конечно, имеет условием постоянные отношения
температуры и давления в емкости.
Диапазон измерения
Давление
Применение на паровых
котлах
