Инструкция по эксплуатации VEGA VEGAFLEX 81 4 … 20 mA_HART two-wire Coax probe With SIL qualification
Страница 47
47
7 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 81 • 4 … 20 mA/HART - двухпроводный
44216-R
U-130930

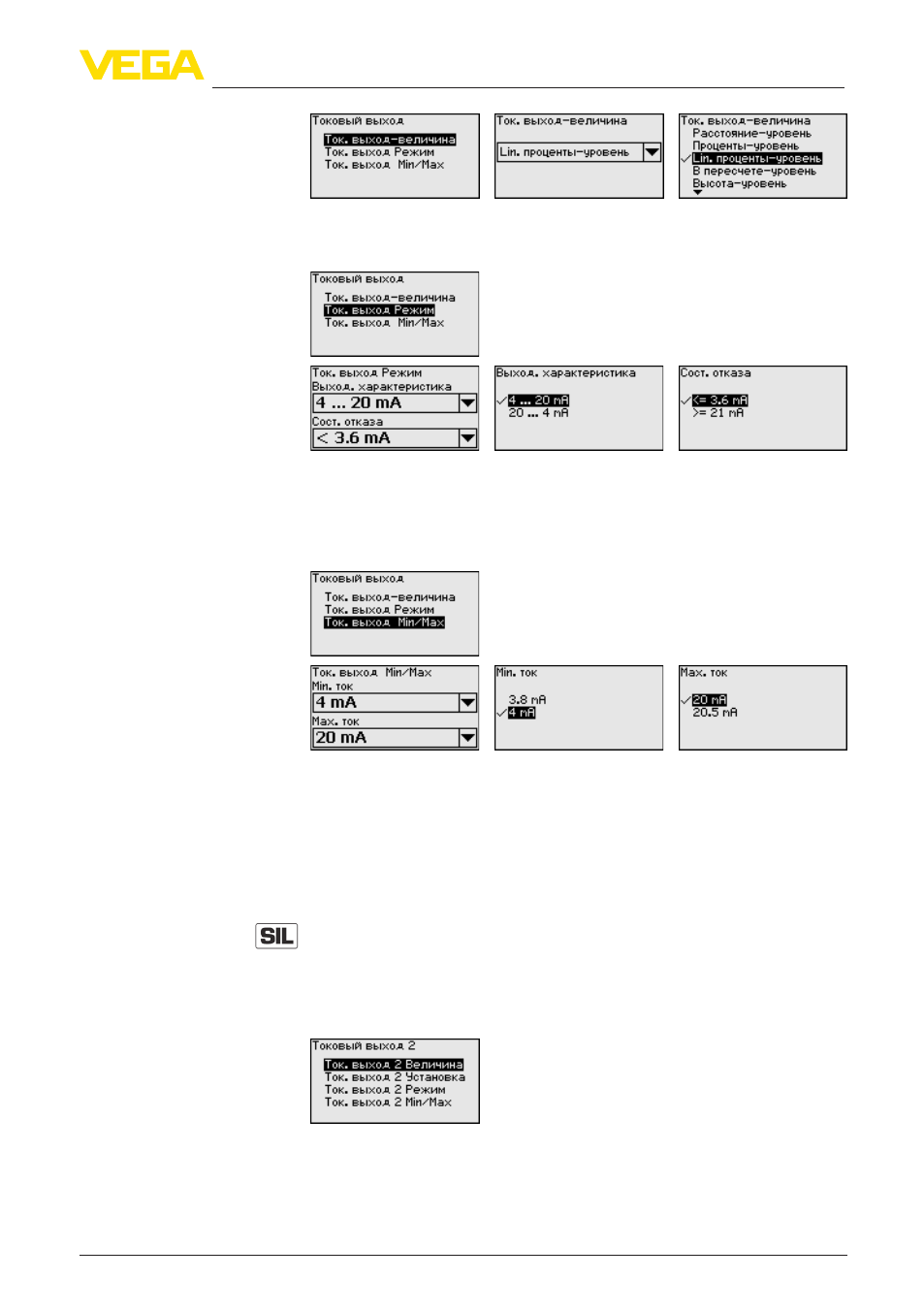

В меню "Ток. выход - режим" задается выходная характеристика
и состояние токового выхода при неисправностях.
Заводская установка: выходная характеристика 4 … 20 mA,
состояние отказа < 3,6 mA.
В меню "Токовый выход Min./Max." устанавливаются параметры
токового выхода в рабочем режиме.
Заводская установка: Min.-ток 3,8 mA и Max.-ток 20,5 mA.
Если в устройстве встроена дополнительная электроника
со вторым токовым выходом, то отдельно можно выполнить
установку второго токового выхода.
В пункте меню "Токовый выход 2" задается, какой измеряемой
величине соответствует второй токовый выход.
Второй токовый выход не может использоваться как выход в
случае применения, связанного с безопасностью (SIL).
Порядок выполнения установок соответствует выполненным
установкам стандартного токового выхода, см. "Начальная
установка - Токовый выход".
HART-переменные разнообразны, поэтому их индикация
подразделена на два пункта меню.
Начальная установка -
Токовый выход - режим
Начальная установка
- Токовый выход Min./
Max.
Начальная установка -
Токовый выход 2
Начальная установка -
HART-переменные (1)
