Описание изделия
3
.1
Структура
Комплект поставки включает:
l
Поворотный быстродействующий затвор
l
Зажимный затвор 3"
l
Уплотнение зажима
l
Глухой фланец, зажим 3" (вариант)
l
Документация
-
Данное руководство по эксплуатации
Поворотный быстродействующий затвор состоит из следующих
компонентов:
l
Поворотная головка для радарного датчика
l
Основная часть для соединения с местом измерения
Составные части показаны на следующем рисунке.
1
2

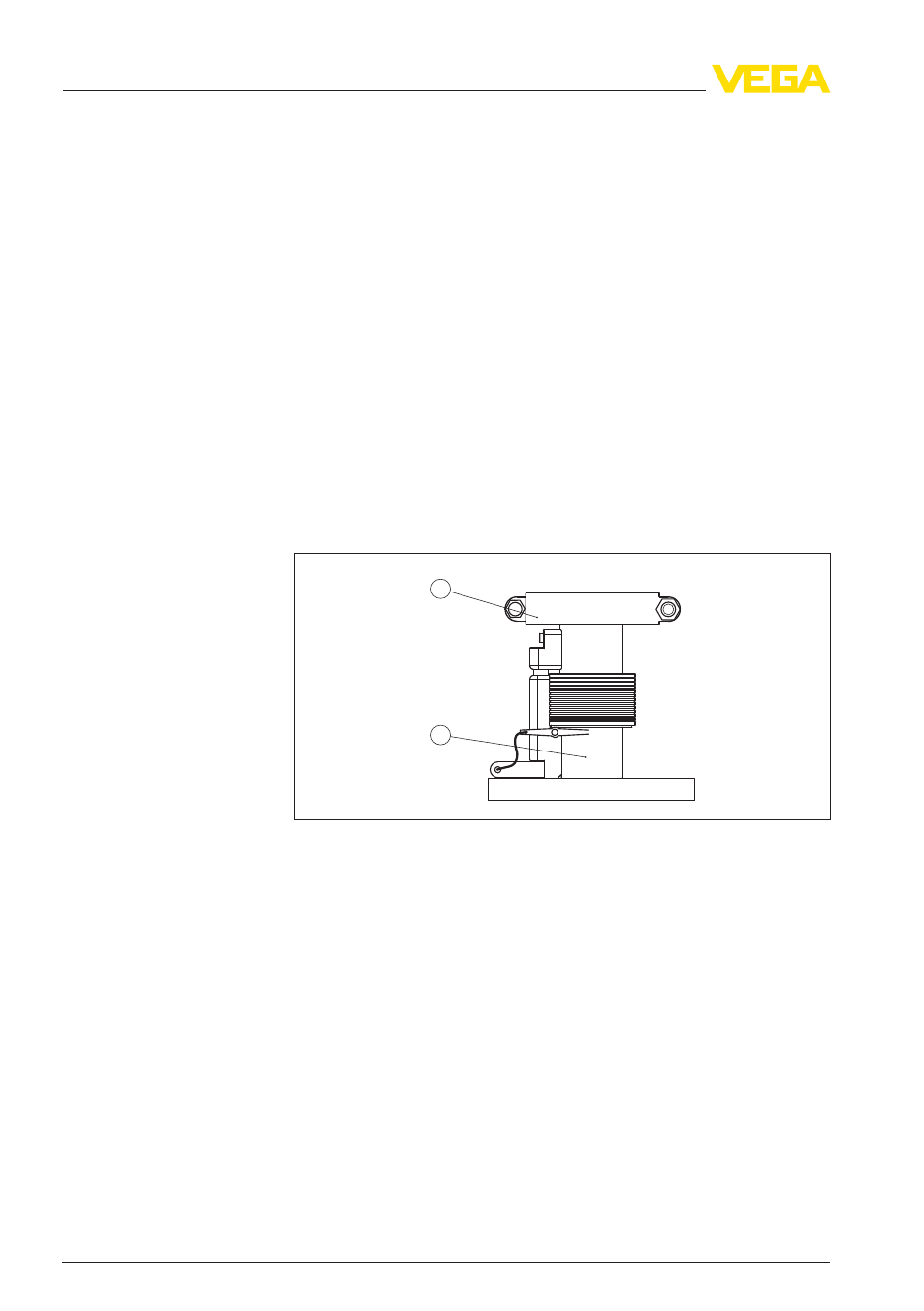

Рис. 1: Поворотный быстродействующий затвор
1
Поворотная головка для радарного датчика
2
Основная часть для соединения с местом измерения
3
.2
Принцип работы
Поворотный быстродействующий затвор VEGAPULS 66 является
арматурой для простого временного отделения радарного дат-
чика VEGAPULS 66 от места измерения, например опускной или
выносной трубы. При этом место измерения освобождается для
ручного измерения уровня.
Для обращения с арматурой инструмент не требуется. Пред-
охранительный болт защищает арматуру от случайного откры-
тия.
Со стороны датчика арматура имеет присоединение зажим 3", со
стороны места измерения - фланец DN 50.
