Монтаж
4
.1
Указания по безопасности
Основные указания по безопасности:
l
Демонтировать арматуру только в состоянии без давления
l
В рабочем состоянии предохранительный болт должен быть
постоянно вставлен
4
.2
Общие указания
Части устройства, контактирующие с измеряемой средой, а
именно: чувствительный элемент, уплотнение, присоединение и
несущий кабель, - должны быть применимы при данных условиях
процесса. Необходимо учитывать давление процесса, темпера-
туру процесса и химические свойства среды.
Соответствующие данные см. в гл. "Технические данные" или на
типовом шильдике.
4
.3
Указания по монтажу
Плоскость поляризации обозначена метками на присоединении
радарного датчика.
3
4
1
2

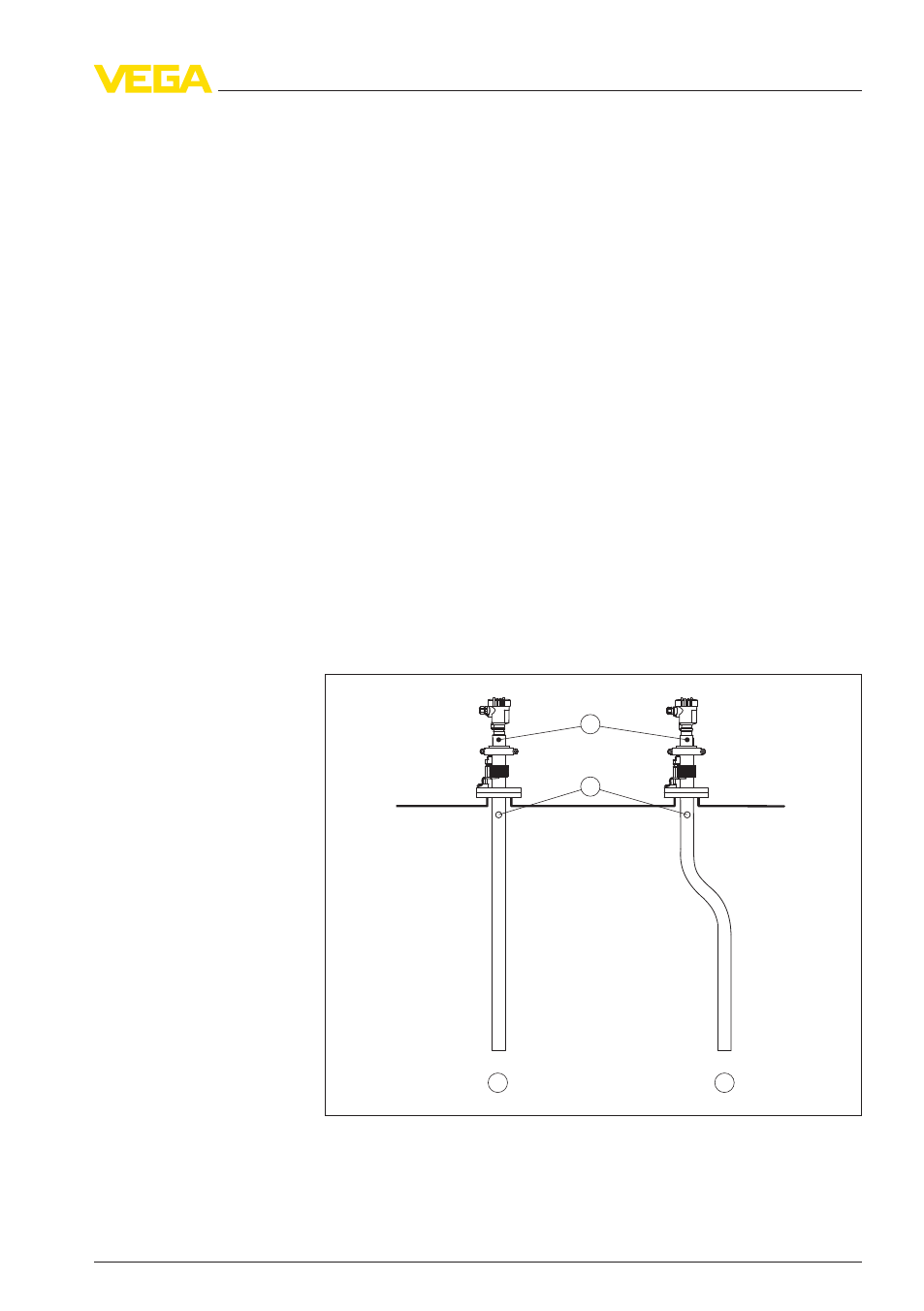

Рис. 3: Направление плоскости поляризации радарного датчика
1
Метка для плоскости поляризации
2
Вентиляционное отверстие
3
Прямая опускная труба
4
Изогнутая опускная труба
Применимость при
данных условиях про-
цесса
Поляризация
